NGW型行星轮系传动结构三维建模

项目分类:齿轮 发布时间:2025-01-05 ID:882264
  • NGW型行星轮系传动结构三维建模
  • NGW型行星轮系传动结构三维建模

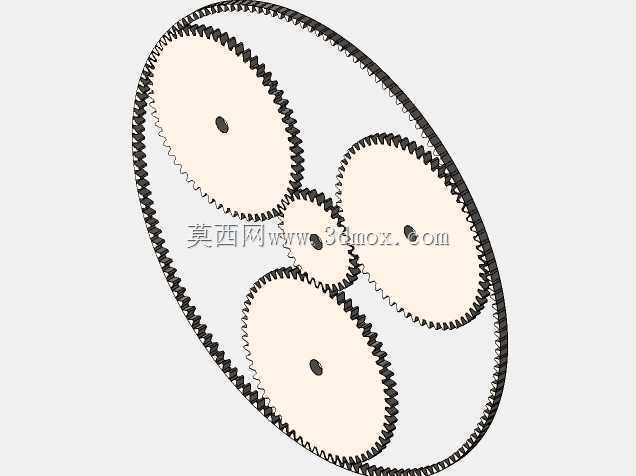

  这套行星齿轮传动结构,是典型的NGW型单级行星轮系构型,核心参数匹配小功率减速、增速传动场景的常用设计区间,太阳轮齿数30,三个行星轮单轮齿数60,固定内齿圈齿数150,传动比计算符合行星轮系转化轮系推导逻辑,可实现固定齿圈下太阳轮输入、行星架输出的6倍减速传动,也可根据动力输入输出端的调整,适配不同传动比需求,覆盖伺服传动、小型动力传输、精密进给机构等多个工业场景的传动需求。

  从实际应用场景来看,这类行星轮系常被集成在小型伺服减速单元、电动执行器传动端、精密设备进给机构中,相比定轴轮系,同传动比下体积可缩小40%以上,承载能力因多行星轮均载特性提升60%左右,运行过程中三个行星轮同时参与啮合,齿面接触应力分布更均匀,冲击载荷下的断齿风险远低于同参数定轴齿轮组。在小型电源变换设备的调压机构、自动化生产线的小型分度转台、便携电动工具的减速端,都能见到这类构型的轮系应用,其同轴输入输出的特性,也让安装布局时无需额外偏移动力轴线,大幅缩减传动单元的轴向安装空间。

  设计思路上,这套轮系采用了太阳轮浮动的均载设计逻辑,未额外添加行星轮均载机构,依靠太阳轮的微量浮动补偿三个行星轮的加工、安装误差,降低对零件加工精度的过度要求,兼顾传动精度与加工经济性。齿形采用标准渐开线圆柱直齿设计,压力角20度,齿顶高系数取标准值1,侧隙按GB/T 10095规定的中等精度等级选取,既满足常温下的无卡滞啮合要求,也预留了热胀冷缩的间隙余量,避免高速运转时齿面咬合。三个行星轮沿太阳轮周向120度均匀分布,安装时行星轮轴与行星架的配合采用过渡配合,保证行星轮运转时的径向跳动量控制在允许范围内,同时行星轮内预留了轴承安装位,可适配标准深沟球轴承降低转动摩擦阻力。

  安装边界方面,这套轮系的最大外缘由内齿圈的齿顶圆决定,安装时内齿圈可通过外圈的止口与设备壳体定位,采用过盈配合或周向销钉固定,防止齿圈受载时发生周向转动;输入端太阳轮的内孔可根据电机轴径设计键槽或抱紧结构,直接与驱动电机输出轴连接,无需额外联轴器;输出端行星架的端面预留了安装螺孔,可直接连接负载转盘或输出轴,轴向尺寸紧凑,整套轮系的轴向安装长度仅为齿宽的2.2倍左右,适配安装空间受限的传动场景。

  实际选型使用时,需要注意行星轮轴的强度校核,三个行星轮同时传递扭矩时,单根行星轮轴承受的圆周力为总圆周力的三分之一,需按弯扭合成强度校核轴径,避免过载断轴;齿圈的固定可靠性也需重点关注,若齿圈固定失效发生跟转,会直接导致传动比失准,甚至引发轮系卡滞打齿。另外,轮系装配时需保证三个行星轮的齿侧间隙一致,若间隙差过大,会导致运转时载荷集中在单个行星轮上,大幅缩短轮系使用寿命,装配时可通过塞尺逐齿检测啮合间隙,调整行星轮轴的安装位置保证间隙均匀。

  相比谐波减速器、摆线针轮减速器等精密传动部件,这类行星轮系的加工门槛更低,普通滚齿、插齿设备即可完成全部齿轮零件的加工,维护成本也更低,齿面磨损后仅需更换对应磨损的齿轮零件即可,无需整套更换传动单元,在对传动精度要求不是极高、但对成本和可靠性要求较高的场景下,具备极高的应用性价比。日常运转时,采用脂润滑即可满足中低速工况的润滑需求,高速工况下可改为油浴润滑,在齿圈侧壁开设注油孔即可实现润滑脂的加注,维护操作十分简便。
