铁路站点场景布局支撑结构设计

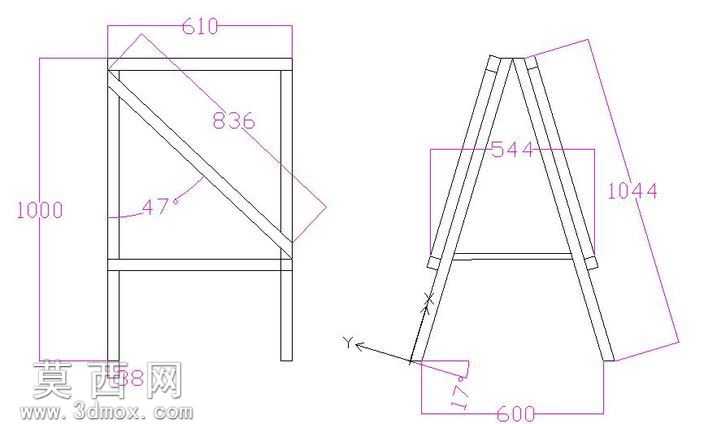

本作品为铁路模型布局场景配套的支撑结构三维设计，整体采用A字形稳定支撑构型，在三维建模过程中首先完成基准坐标系的搭建，以底部支撑面为XY基准平面，确立结构的垂直安装基准，保证整体结构的垂直度与安装适配性。建模阶段通过草图绘制精准标定各部分尺寸，左侧竖向支撑总高度设定为1000mm，顶部横向构件宽度为610mm，斜向支撑构件与竖向主体呈47度夹角布置，斜撑的有效长度为836mm，通过角度约束与尺寸绑定保证构件间的配合精度，避免出现装配干涉问题。右侧A形支撑结构底部开合宽度为600mm，中部横向连接构件的安装高度对应宽度为544mm，支撑总高度为1044mm，底部支脚同样设置47度的倾斜角度，与左侧支撑的角度参数形成统一的设计语言，保证整体结构的受力均衡。材质配置上为支撑构件赋予哑光金属材质，模拟真实场景中钢结构支架的质感，对构件的连接节点处做了圆角过渡处理，避免尖锐棱角带来的违和感，同时还原实际加工中的工艺特征。结构设计上充分考虑铁路模型布局的承重需求，斜向支撑与竖向构件、横向连接构件之间采用刚性连接设定，通过三角形稳定结构原理提升整体的抗形变能力，既可以作为铁路场景布局的 elevated 支撑台架，也可适配不同尺寸的轨道沙盘搭建需求。建模过程中对所有构件的参数做了可调整化设定，方便使用者根据自身沙盘的实际尺寸修改对应长宽高与角度参数，适配不同比例的铁路模型场景搭建，整体结构无冗余构件，在保证支撑强度的前提下尽可能简化结构，降低后续3D打印或者手工制作的加工难度，各连接部位的配合公差预留了合理的安装间隙，保证实物装配时的顺畅度，同时对支撑的底部接触面做了平面度优化，保证放置在沙盘台面上时的稳定性，不会出现晃动歪斜的问题，能够为铁路模型的场景布局提供稳定可靠的支撑载体，还原真实铁路站点的高架布局结构特征。
