摩托车方向柱上联板结构设计

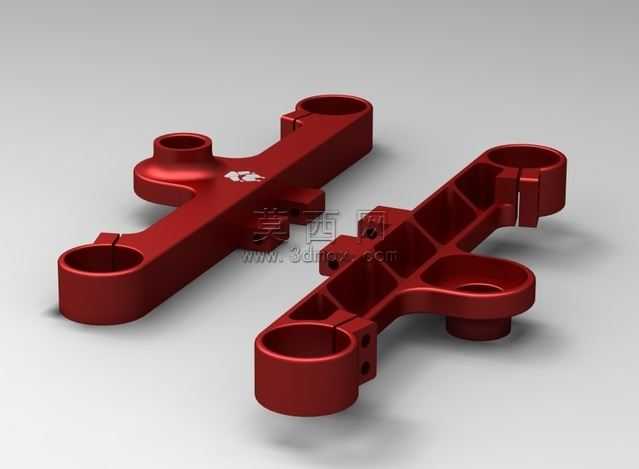

本次设计的构件为摩托车转向系统核心的上联板部件，采用三维参数化建模方式完成整体结构搭建，建模过程中以实际摩托车型的安装尺寸为基准，精准还原部件的安装孔位、夹持槽位与连接凸台结构。建模阶段首先绘制主体截面轮廓，通过拉伸命令生成基础长条形基体，随后针对两端的减震器夹持孔位，采用切除拉伸命令生成贯通圆孔，并在孔侧设计开口夹持槽，配套预留螺栓锁紧孔位，保证装配时可通过螺栓收紧夹持槽，实现对前减震器的稳定抱紧固定。中部的方向把安装凸台采用凸台拉伸命令生成，凸台中心预留方向柱连接定位孔，孔位周边做圆角过渡处理，避免应力集中问题。模型整体做了轻量化的结构优化，在非受力区域做了减重槽设计，在保证结构强度的前提下降低部件整体重量，最终成品重量控制在424克，符合轻量化设计要求。材质设定上采用高强度铝合金材质，渲染阶段为模型赋予哑光红色金属漆材质，调整材质的粗糙度、金属度参数，模拟阳极氧化处理后的金属表面质感，场景采用柔和的影棚布光，通过主光源、补光与轮廓光的搭配，清晰展现部件的结构轮廓、边角过渡与表面质感，同时渲染出部件放置在浅灰色背景上的柔和投影，提升模型的真实感。结构设计上充分考虑装配兼容性，三个主要连接孔位的同轴度、平行度公差均按照摩托车零部件的行业标准设定，夹持槽的开口宽度经过反复校核，保证锁紧后可与减震器外管紧密贴合，不会出现松动打滑问题，中部的加强筋结构从主体延伸至各个安装凸台，提升部件整体的抗扭强度，应对行驶过程中转向带来的复杂载荷。设计过程中兼顾了加工工艺性，所有边角均做了R2以上的圆角处理，避免加工时出现应力开裂，同时适配压铸成型的工艺要求，拔模角度统一设置为1.5度，保证后续量产开模时可顺利脱模。
