爱普生T3水平关节拾放工业机械手

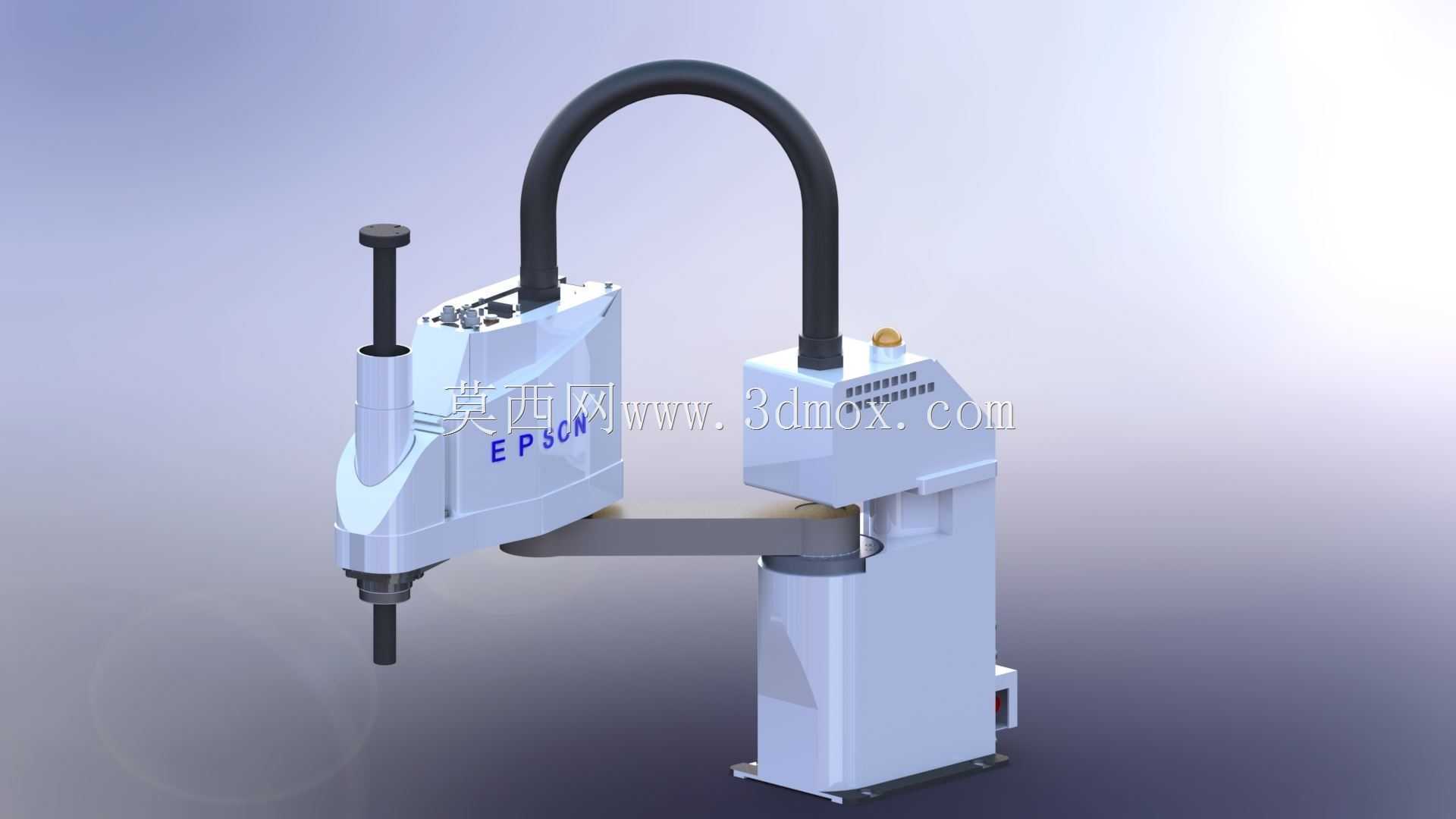

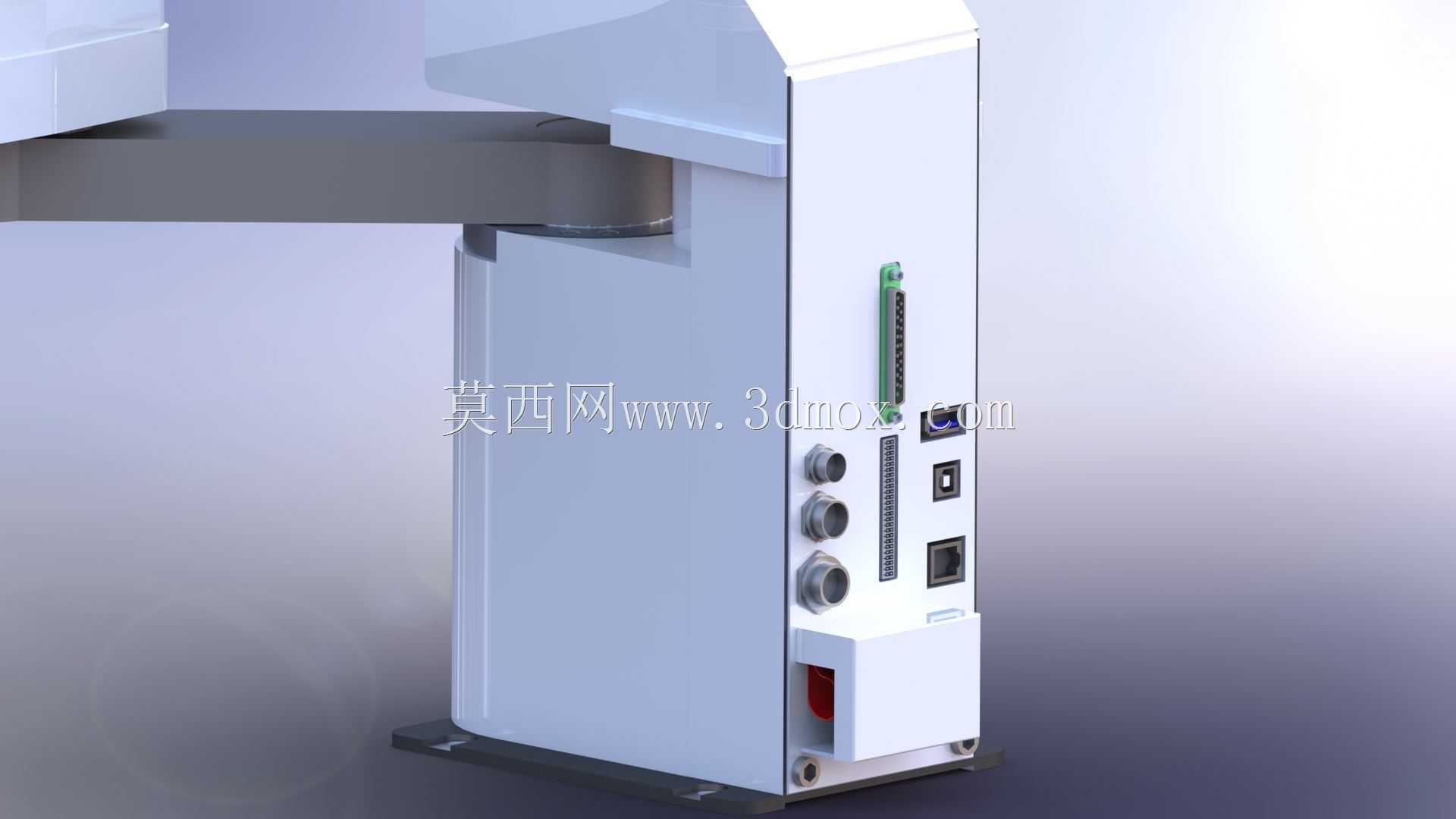

　　在3C电子组装、小型零部件分拣、实验室样本转运这类对作业节拍、重复定位精度有明确要求的场景里，水平多关节机械手的应用占比一直居高不下，这类设备的结构特性刚好匹配平面范围内快速移动、垂直方向精准拾放的作业需求，不需要六轴机器人的冗余自由度，也能比直角坐标机械手获得更小的安装占地与更快的动作响应。这款对应爱普生T3机型的三维建模成果，还原了SCARA构型机械手的典型结构逻辑，建模过程中优先参考了同系列量产设备的实际安装边界与运动包络，虽然未做全参数化的公差匹配，但整体尺寸比例贴近实际量产设备的安装需求，可用于产线前期布局仿真、工位动作模拟的参考使用。从结构组成来看，模型完整还原了设备的基座回转关节、大臂摆动关节、小臂摆动关节以及末端垂直拾放轴四个核心运动单元，基座部分预留了与安装台面连接的固定接口，实际选型时该类设备的基座安装孔位通常按照行业通用的布局设计，不需要额外定制转接板就能直接固定在铝型材工作台或者钢制机架上，基座侧面预留的电气走线与气路接口位置也在模型中做了对应体现，方便布局时提前规划管线排布路径，避免后续安装出现管线干涉运动部件的问题。

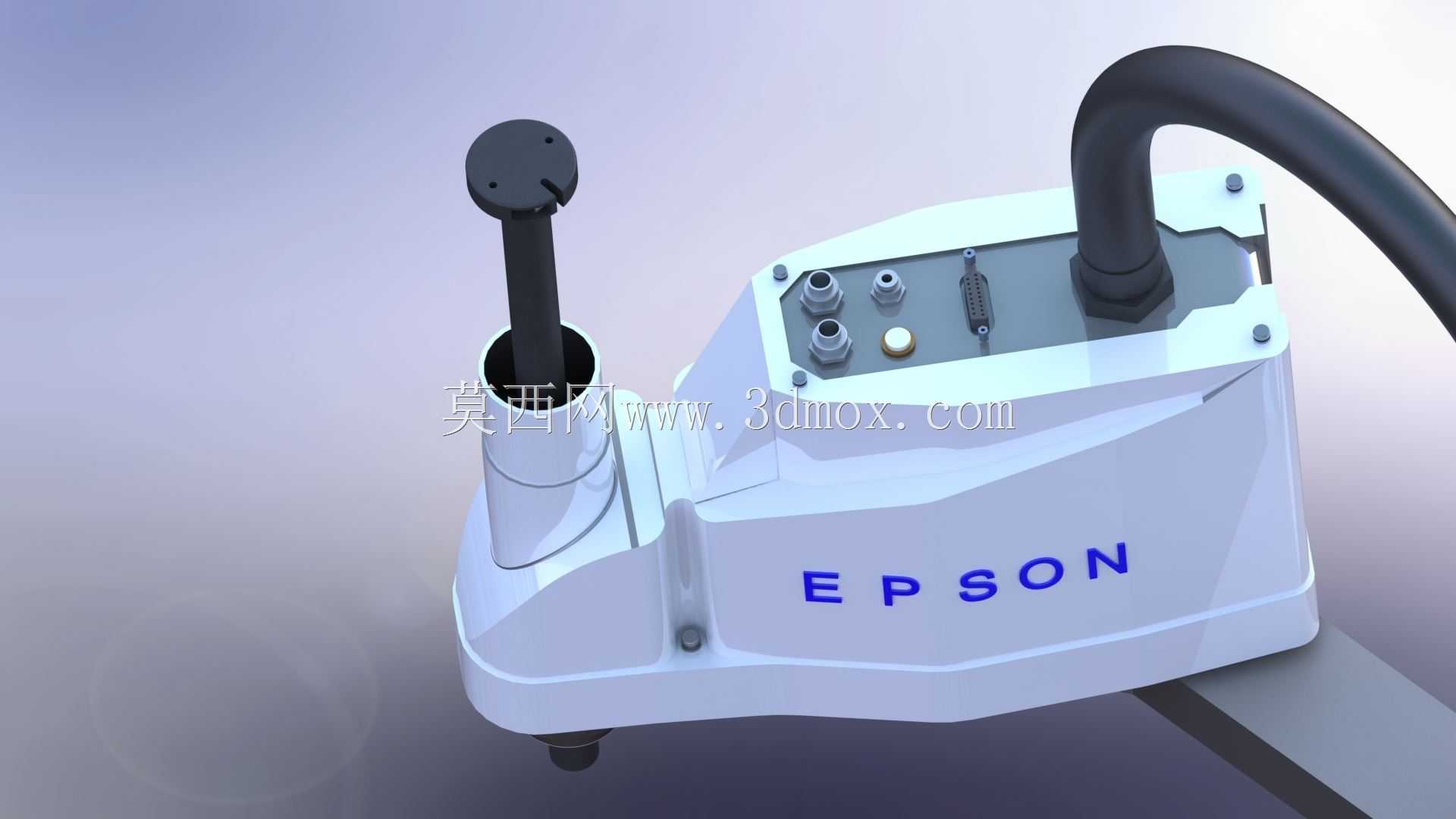

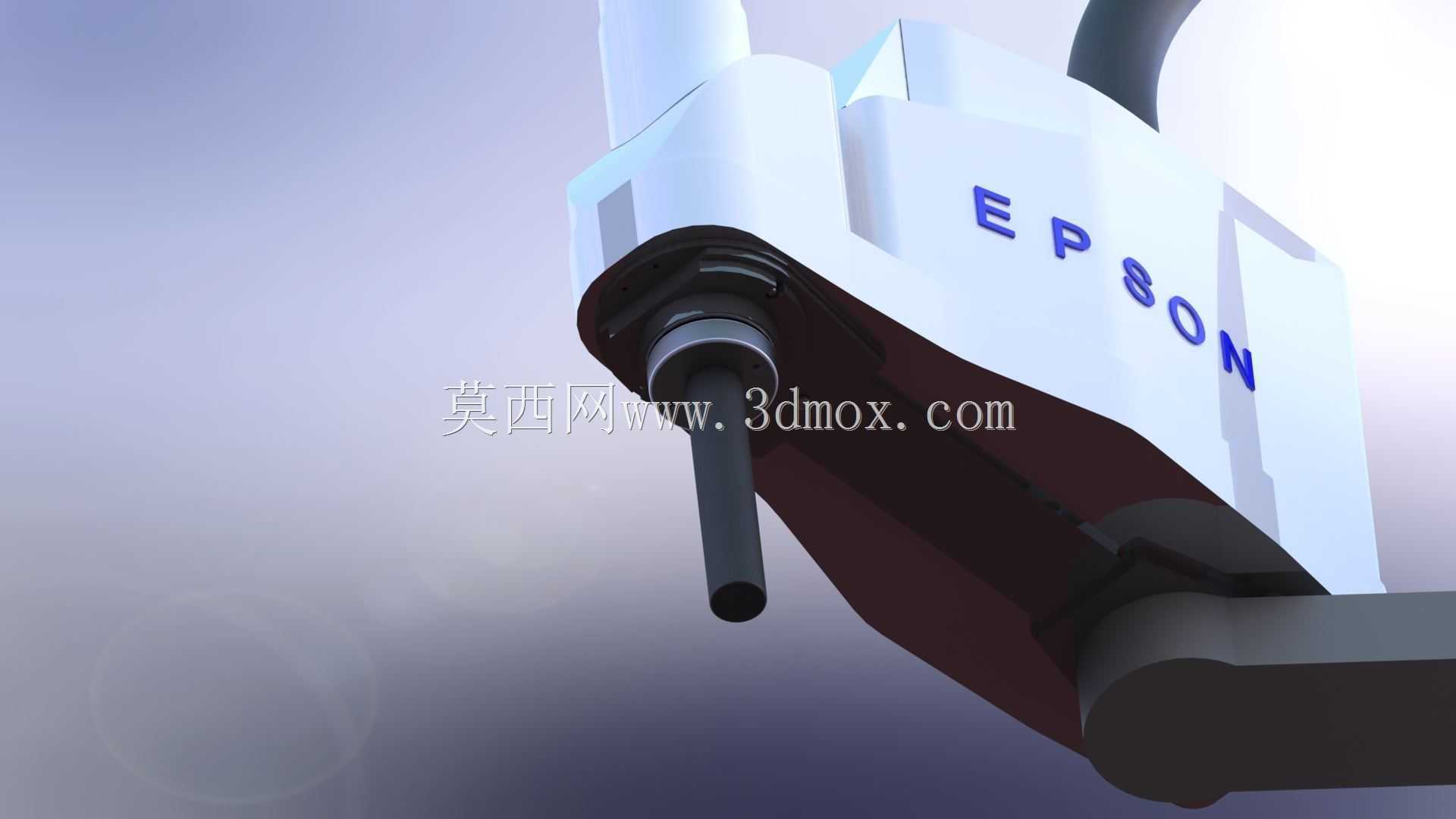

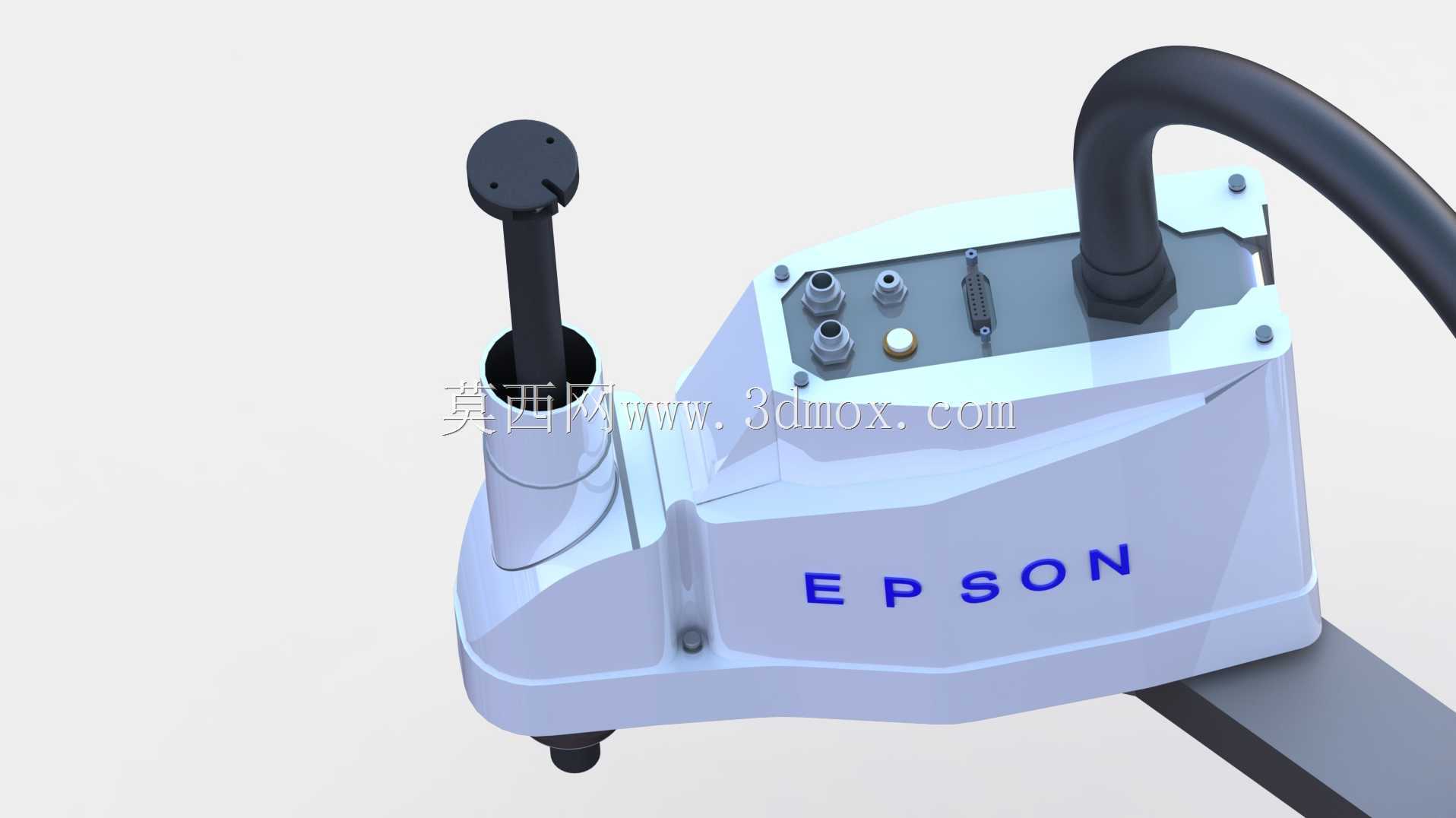

　　大臂与小臂的关节连接部分还原了内置传动结构的外罩形态，实际设备中这两个关节多采用伺服电机搭配谐波减速器的传动方案，能保证水平方向运动时的重复定位精度控制在0.02mm级别，完全满足小型电子元件插接、精密零件上下料的精度要求，模型中上臂部分的管线拖链走向也做了写实还原，拖链的弯曲半径符合常规工业管线的最小弯曲要求，仿真时可以直接参考该走向布置线缆与气管，不会出现运动过程中管线拉扯、弯折过度的问题。末端的垂直运动轴集成了拾放执行器的安装接口，实际使用时可以搭配真空吸盘、气动夹爪或者电动夹爪，适配不同材质、不同重量的工件拾放需求，轴端的止转结构保证垂直升降过程中末端执行器不会发生周向转动，确保拾放动作的位置一致性。

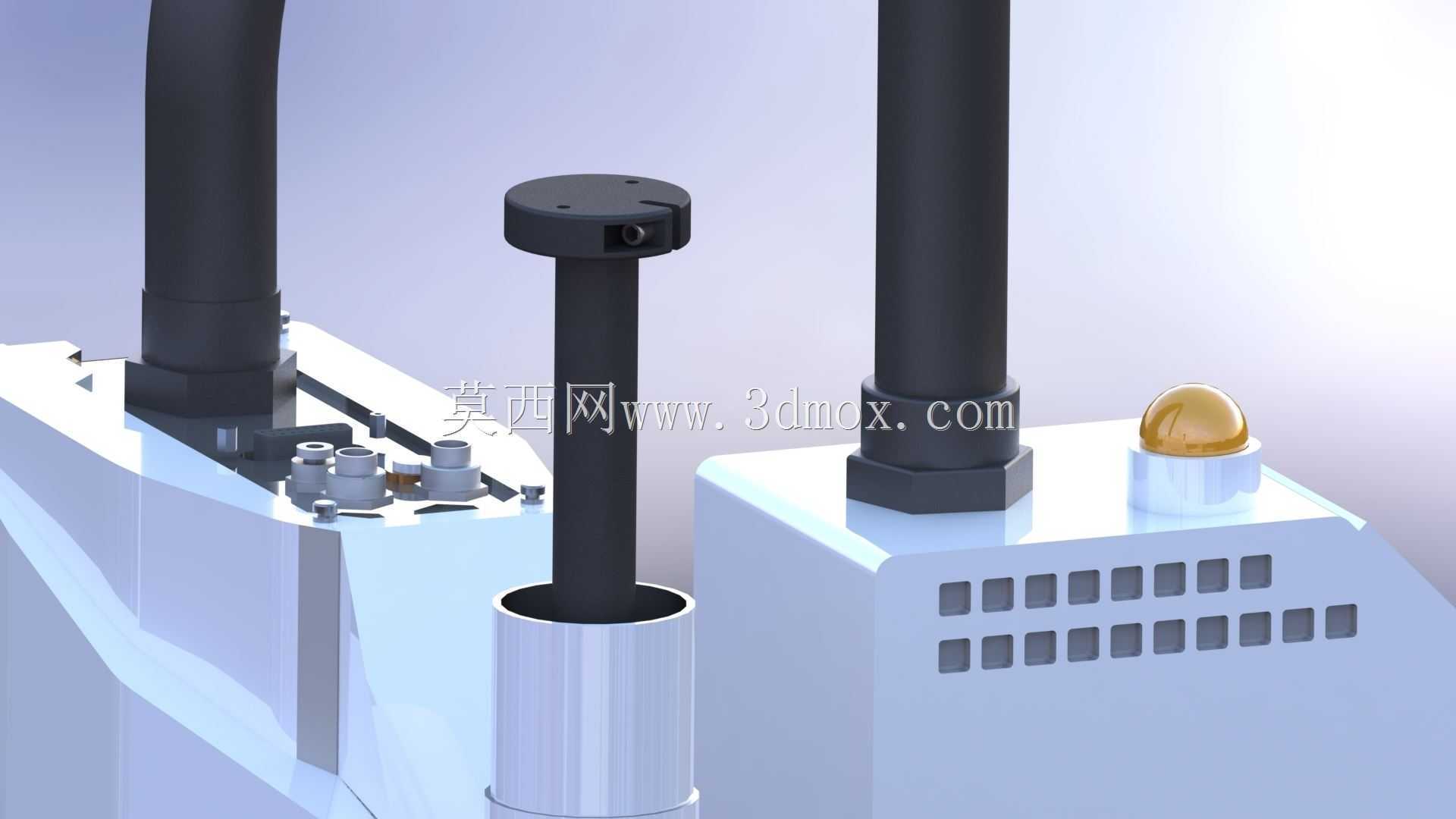

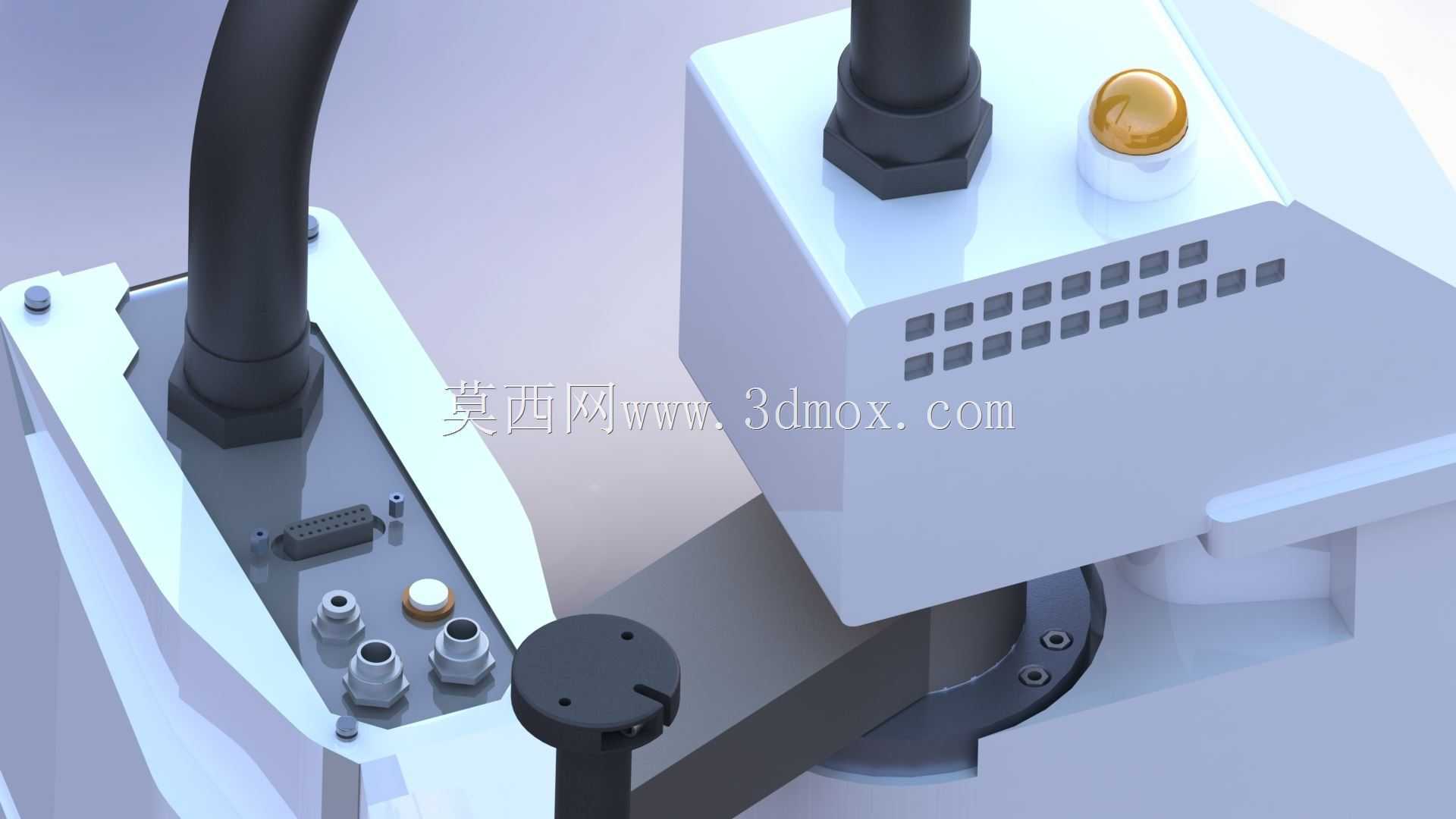

　　设备顶部的状态指示灯位置也在模型中有所体现，实际产线集成时该指示灯可反馈设备运行、报警、待机三种状态，方便现场操作人员快速识别设备工况。从应用场景适配性来说，这类SCARA机械手的水平运动范围通常在400mm到600mm区间，刚好覆盖单工位或者相邻两个工位的作业范围，安装时只需要在工作台面预留对应尺寸的安装空间即可，不需要像大型六轴机器人那样设置安全围栏的大范围占地，非常适合集成在紧凑型自动化产线、桌面型实验设备中，完成小负载的快速拾放、组装、点胶、搬运类作业。

　　建模过程中特意规避了不必要的内部细节冗余，保留了所有外部安装接口、运动部件的外形轮廓与运动包络边界，在做产线仿真时可以直接导入使用，不需要再做额外的简化处理，运动副的设置也可以直接按照模型的关节分界来添加，基座与大臂、大臂与小臂、小臂与末端轴的转动/移动分界清晰，能快速完成运动学仿真的搭建，验证作业过程中是否会与周边工装、料盘、输送线发生干涉。另外模型还原了设备本体的线缆弯曲形态，实际布局时要注意该线缆的弯曲活动范围，不能在线缆周边布置过高的障碍物，避免设备回转过程中线缆与周边结构发生剐蹭，长期运行造成线缆外皮破损引发设备故障。这类水平关节机械手相比直角坐标机械手，运动速度更快，动作循环周期更短，单拾放动作的循环时间可以控制在0.4秒以内，能大幅提升产线的作业效率，同时关节式的结构让设备的动作路径更灵活，可以绕过路径上的小型障碍物完成拾放动作，不需要像直角坐标结构那样只能走正交直线路径，在工位布局紧凑的场景下适配性更强。
