多关节工业协作机械臂结构设计方案

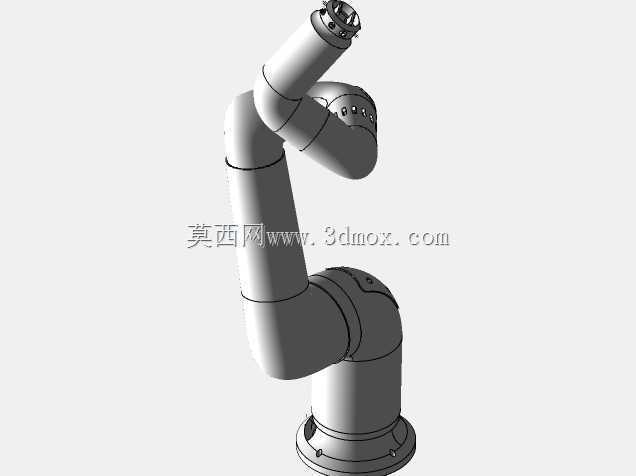

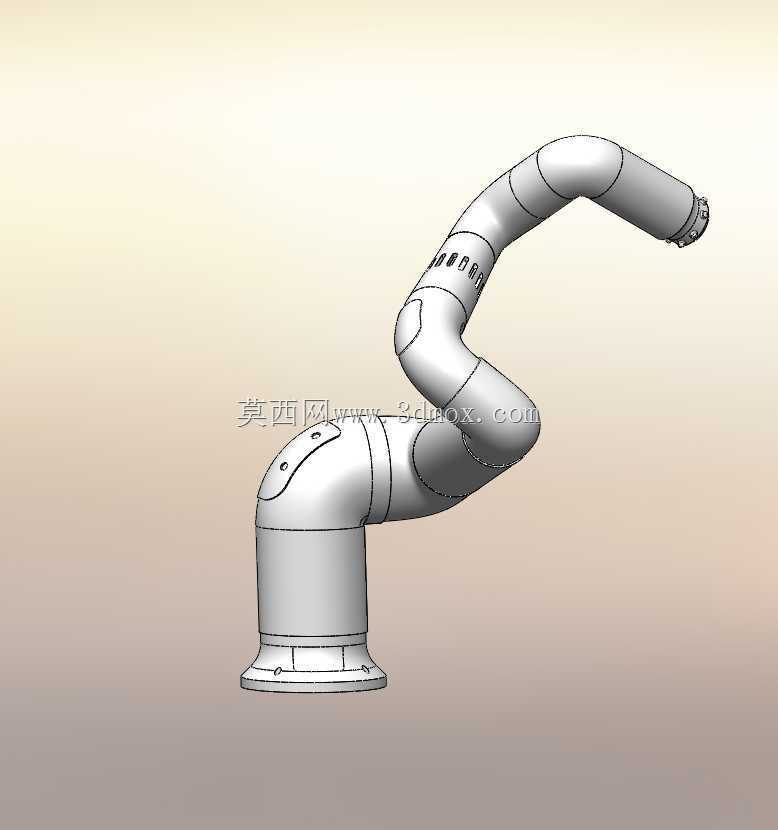

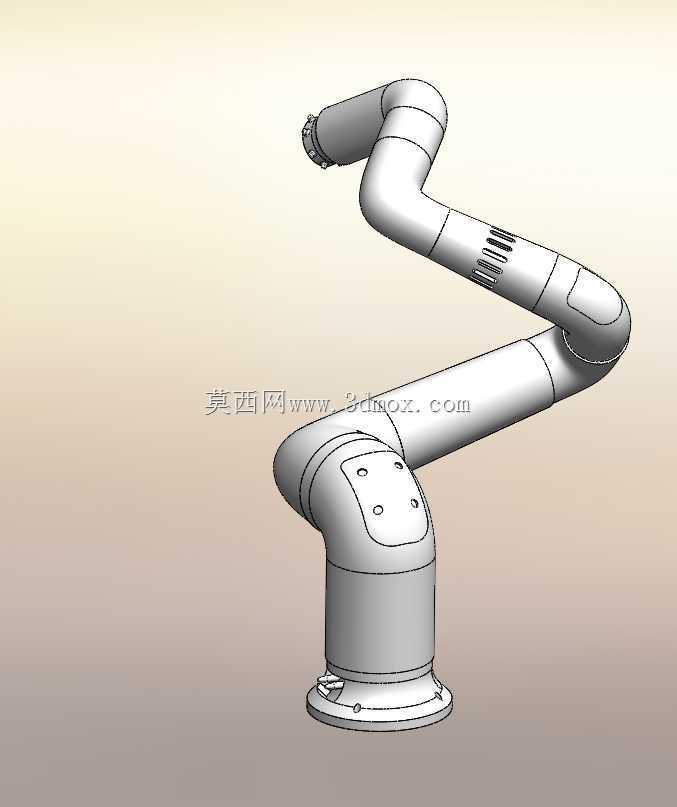

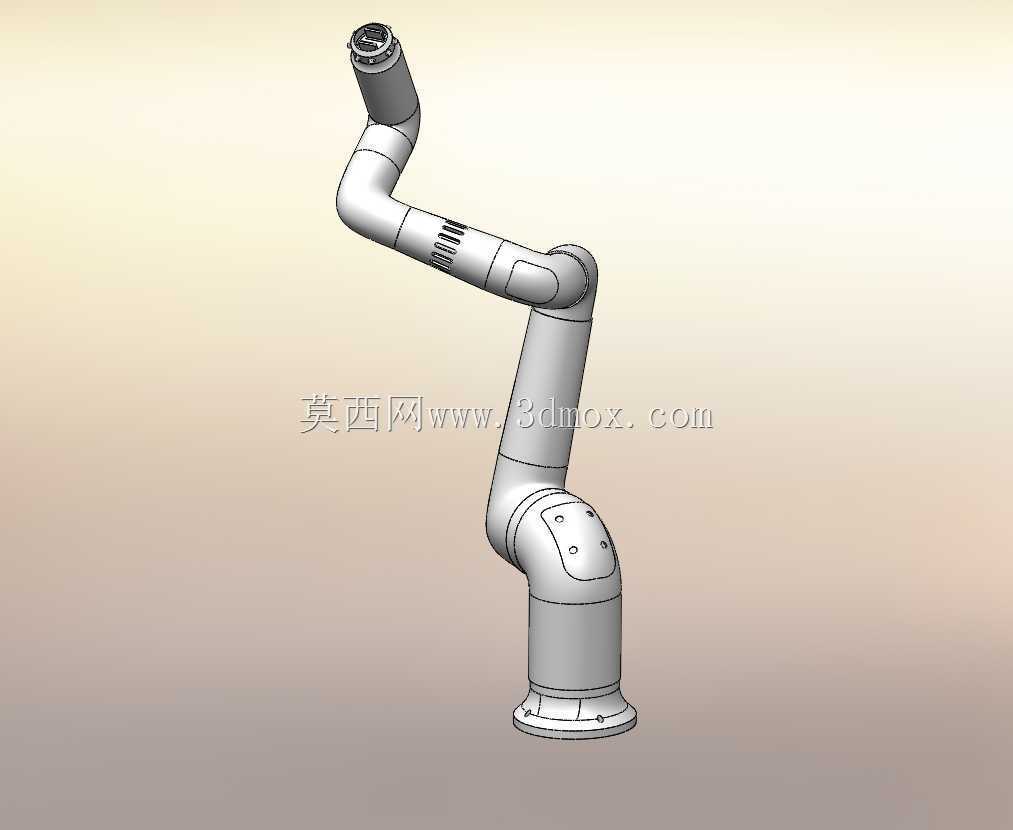

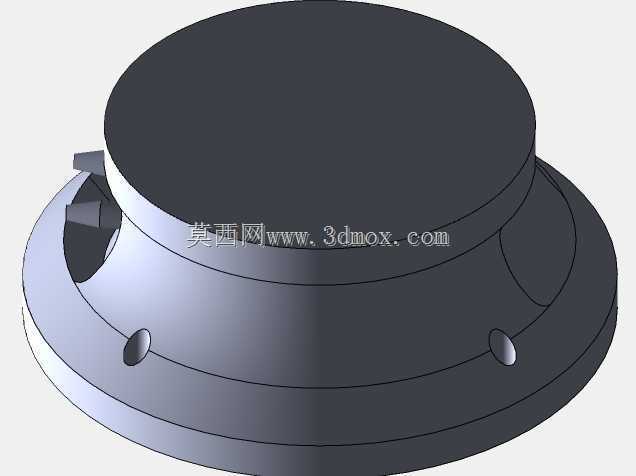

　　在3C电子装配、汽车零部件上下料、轻工产品分拣这类对工位重复定位精度、动作节拍稳定性有明确要求的生产场景里，多关节机械臂的结构合理性直接决定整条产线的稼动率上限。这套机械臂结构采用串联式多关节布局，从底座安装面到末端执行器连接法兰的整体伸展行程覆盖常规工位0.8米到1.2米的作业半径需求，底座采用圆形法兰安装结构，安装孔位按照通用工业设备安装基准排布，可直接适配市面常见的铝型材工作台、钢制设备机台的安装面，无需额外加工过渡转接板，安装时仅需保证底座安装面的平面度公差在0.1mm以内，即可避免长期运行带来的关节偏磨问题。

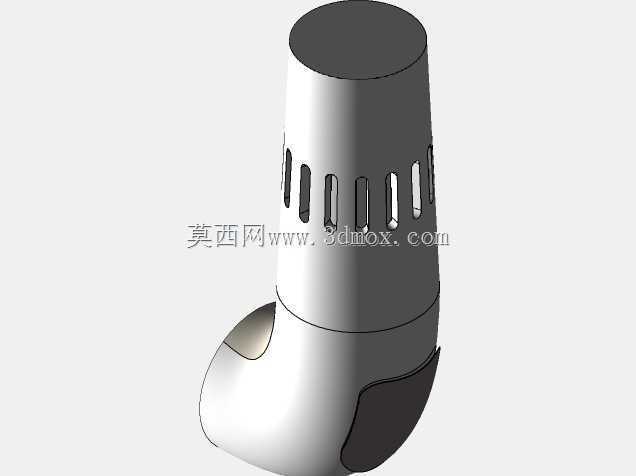

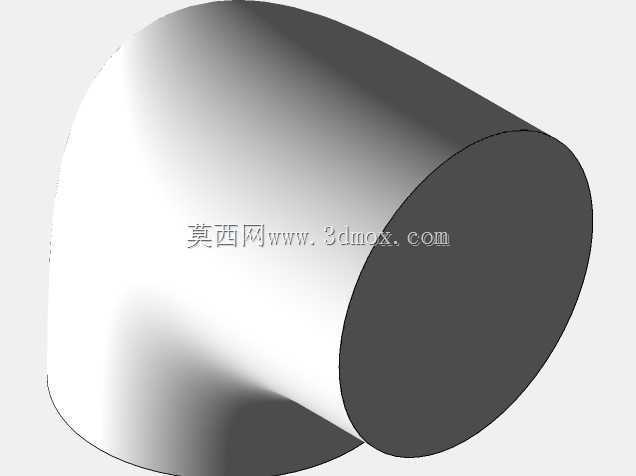

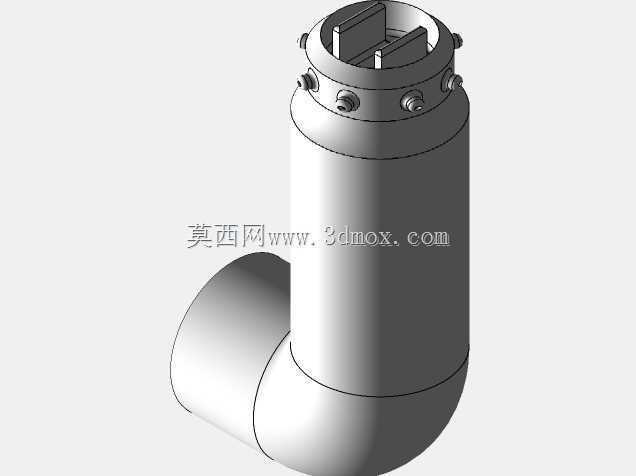

　　从结构设计逻辑来看，大臂与小臂的弯折形态经过运动包络校核，在保证内部走线空间充足的前提下，将臂体的重心尽可能向关节回转轴心靠拢，降低关节驱动端的偏载力矩，臂体外壳采用流线型曲面过渡，没有突出的棱角与外置走线槽，一方面可以避免设备运行过程中臂体与周边工装、物料发生勾挂，另一方面也能减少车间粉尘、切削液在臂体表面的积留，降低日常清洁维护的工作量。每个关节的回转位置都预留了密封结构安装槽，可适配常规的丁腈橡胶旋转密封圈，满足普通机加工车间、装配车间的IP54防护等级要求，在有少量切削液飞溅、粉尘漂浮的工况下也能稳定运行。

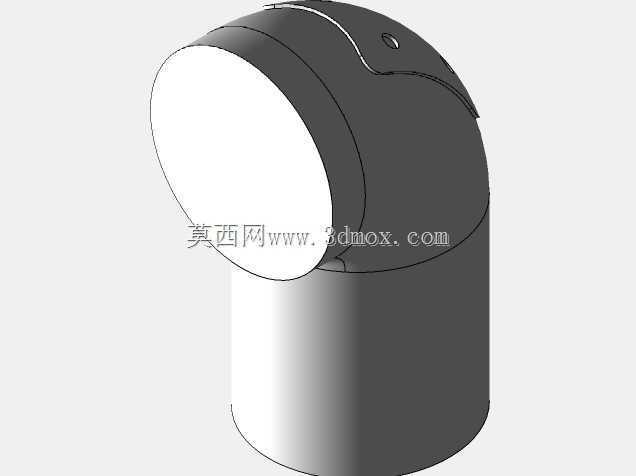

　　关节连接位置的结构设计充分考虑了线缆弯折寿命，大臂与小臂的内部空腔预留了足够的线缆弯曲半径，动力线、编码器信号线从底座中心的穿线孔进入臂体内部，全程无直角弯折路径，避免机械臂长期往复回转过程中线缆出现疲劳折断的问题。末端法兰采用标准的工业机器人接口尺寸，可直接适配夹爪、真空吸盘、焊枪、打磨头等多种通用执行器，无需额外定制转接法兰，方便用户根据实际生产需求快速切换末端作业工具。

　　在实际应用中，这类结构的机械臂可承担的作业场景覆盖范围较广，在装配工位可完成螺丝锁付、零部件插接、涂胶点胶等重复精度要求在±0.05mm以内的工序；在机床上下料工位可配合车床、加工中心完成工件的取放、翻转动作，替代人工完成高温、高油污环境下的重复作业；在物流分拣工位可配合视觉系统完成零散物料的抓取、码放动作，臂体的运动速度可根据关节驱动的选型匹配，常规配置下单关节最大回转速度可达到120°/s，满足大部分中小负载工位的节拍要求。

　　设计过程中针对臂体的刚性做了专项校核，在额定5kg负载的工况下，臂体完全伸展时的末端形变量控制在0.2mm以内，不会因为臂体刚性不足导致末端作业精度超差。臂体的壁厚经过拓扑优化，在保证刚性满足要求的前提下尽可能降低臂体自身重量，减少关节驱动的负载余量要求，降低驱动部件的选型成本。底座内部预留了驱动模块、控制模块的安装空间，可将关节驱动器、主控板集成在底座内部，减少外置电控柜的占用空间，适合在紧凑型生产单元内布置。

　　从安装边界来看，机械臂在全行程运动时的最大横向包络直径不超过2.4米，安装时仅需在底座周边预留100mm的安全间隙，即可避免臂体运行时与周边设备发生干涉，底座的固定方式采用内六角螺栓锁紧，螺栓规格按照最大负载工况下的倾覆力矩计算选型，可保证机械臂在最高速度运行时无明显晃动。关节处的限位结构采用软限位与硬限位结合的设计，软件层面设置关节回转角度范围，硬件层面在关节极限位置设置缓冲挡块，避免误操作导致臂体超程碰撞损坏。
