赛车用对置活塞盘式制动钳结构设计

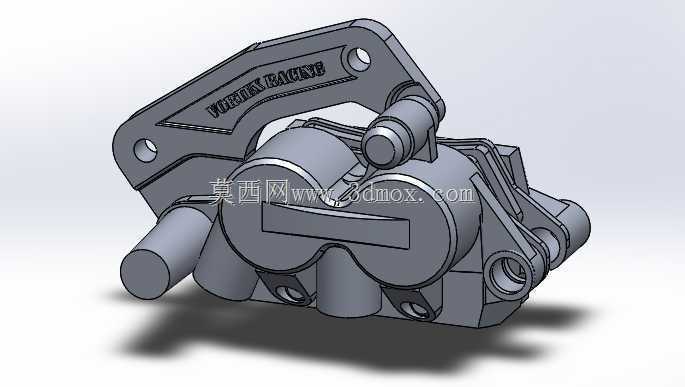

　　在场地赛车、改装民用性能车的制动系统选型中，对置活塞式盘式制动钳始终是核心执行部件，这套三维结构完整还原了竞技级制动钳的实体形态，可直接用于制动系统匹配校核、改装件结构验证、教学演示等场景。不同于普通浮钳结构，这款制动钳采用桥位一体式的对置多活塞布局，制动时两侧活塞同步推动摩擦片压向刹车盘，不会出现浮钳滑动销卡滞导致的制动力偏磨问题，能在连续高强度制动工况下保持稳定的制动力输出，适配12-14英寸直径的通风刹车盘，摩擦片有效接触面积覆盖刹车盘摩擦环宽度的85%以上，避免摩擦片局部过热导致的热衰退。

　　从结构设计逻辑来看，这款制动钳的壳体采用一体化锻坯加工思路建模，进油口布置在钳体中部的主油道位置，内部油道通过斜孔连通两侧活塞腔，保证各活塞腔的油压响应延迟控制在0.01秒以内，活塞采用不等径布局，靠近刹车盘进风侧的活塞直径略大于出风侧，抵消刹车盘周向温度差带来的摩擦系数偏差，避免制动时方向盘抖动。安装边界方面，钳体的两个桥位安装孔中心距为100mm，安装孔内径适配M10的高强度安装螺栓，钳体与转向节的安装贴合面预留了0.2mm的调整垫片间隙，可适配不同厚度的刹车盘与轮毂法兰偏移量；钳体顶部的排气螺钉位置做了凸起加高设计，安装后排气口处于整个钳体的最高位置，更换制动液时可彻底排净内部空气，避免气阻导致的制动踏板绵软。

　　实际装车场景中，这款制动钳的径向尺寸经过严格校核，安装后钳体内壁与17英寸竞技轮毂的轮辐内壁最小间隙为4mm，不会出现转向或颠簸时钳体与轮毂剐蹭的问题；钳体侧面预留了刹车皮磨损报警的安装位，可加装机械式或电子式磨损传感器，当摩擦片磨损到极限厚度时及时提醒更换。不同于普通街车制动钳的防尘套设计，这款竞技取向的制动钳活塞密封采用双道耐高温氟橡胶圈，取消了外置的防尘金属罩，减少高温下防尘罩融化卡滞活塞的风险，同时活塞端面做了微弧氧化处理，降低摩擦片背板与活塞端面的热传导效率，避免制动液长时间高温产生气阻。

　　在结构强度校核层面，钳体的桥位连接部分做了加强筋过渡，最大制动压力16MPa的工况下，桥位的最大变形量不超过0.15mm，保证制动时摩擦片始终与刹车盘保持完全贴合，不会出现钳体张开导致的踏板行程变长问题；活塞回位依靠密封圈的弹性变形实现，制动解除后密封圈带动活塞回位0.1-0.2mm，使摩擦片与刹车盘之间保持合理的间隙，减少行驶过程中的拖滞力矩，降低不必要的动力损耗。这套模型完整还原了制动钳的内部活塞腔、油道、安装位、摩擦片卡槽等所有细节，没有做简化处理，在做整车制动系统装配仿真时，可以直接导入进行干涉检查，也可以基于这个模型做轻量化拓扑优化，在保证强度的前提下进一步降低钳体的非簧载质量，提升悬挂的响应速度。
