两级传动减速齿轮箱结构设计

　　在工业传动系统的布局中，减速齿轮箱是连接动力源与执行端的核心中间部件，这款两级减速齿轮箱的设计，主要面向需要中等减速比、稳定扭矩输出的常规工业传动场景，常见于轻工生产线输送驱动、小型物料提升设备、实验台动力传输单元、中小型农机传动组等对传动平稳性有要求、安装空间相对紧凑的工况中。从实际功能来看，该齿轮箱通过两级齿轮啮合传动，将输入端的高转速低扭矩动力，转换为输出端的低转速高扭矩动力，匹配执行机构的转速与负载需求，同时箱体本身承担齿轮副的定位支撑、润滑密封、载荷承载作用，保证传动过程中齿轮啮合位置不发生偏移，隔绝外界粉尘、水汽进入传动腔，同时容纳润滑介质，降低齿轮啮合过程中的磨损与温升。

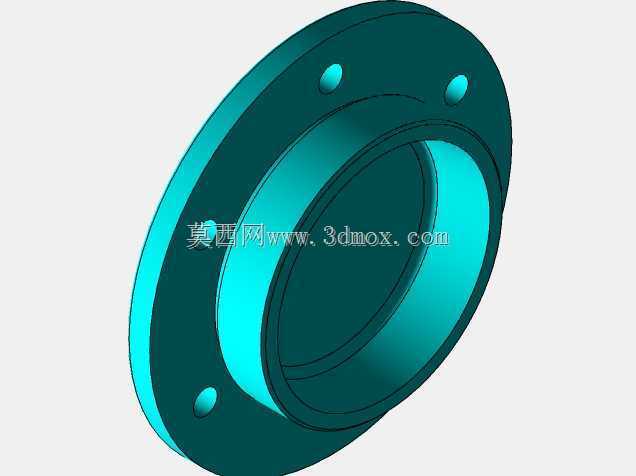

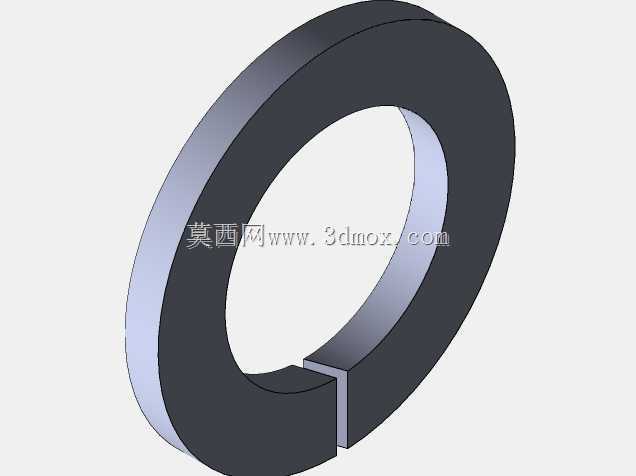

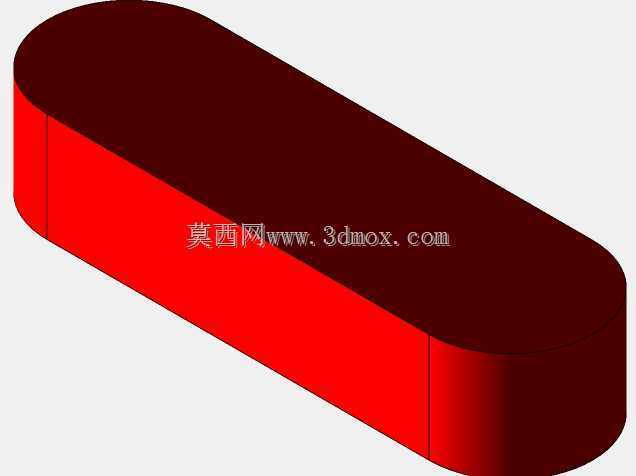

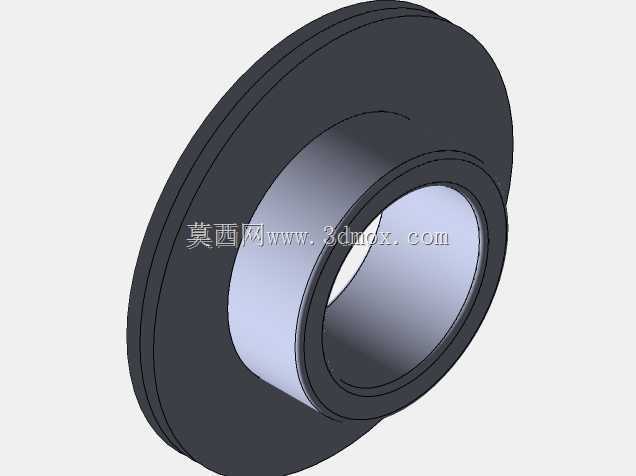

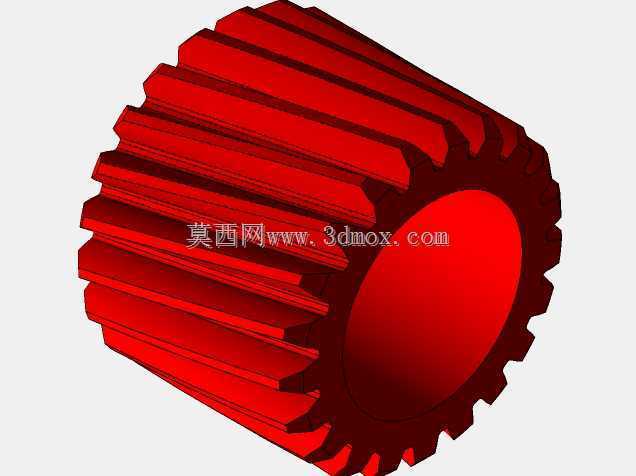

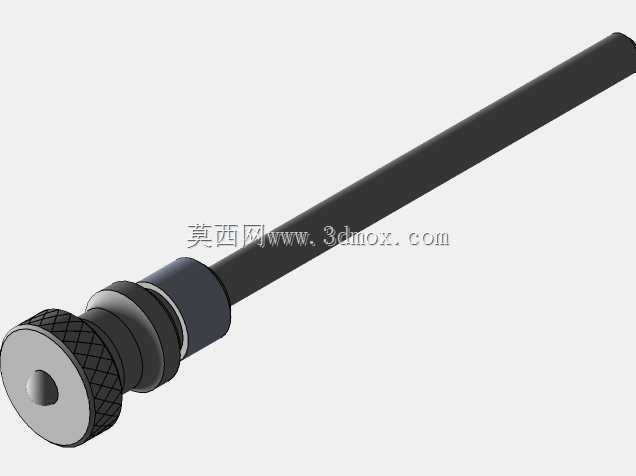

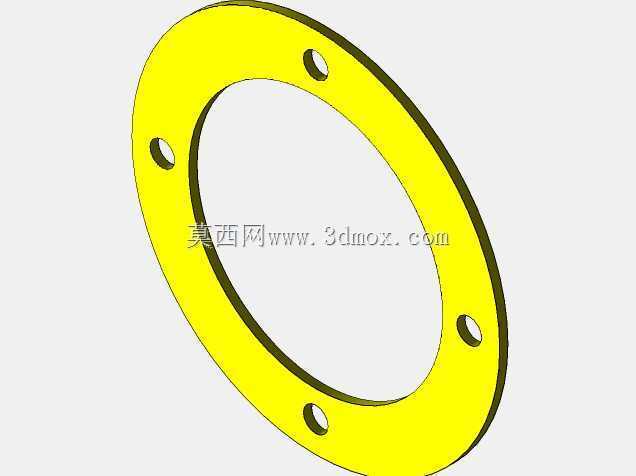

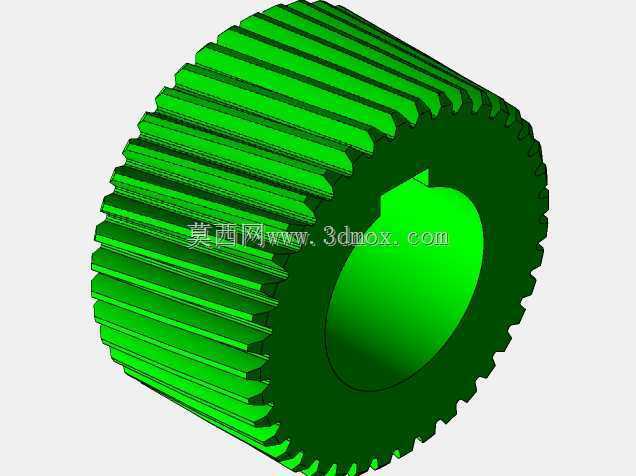

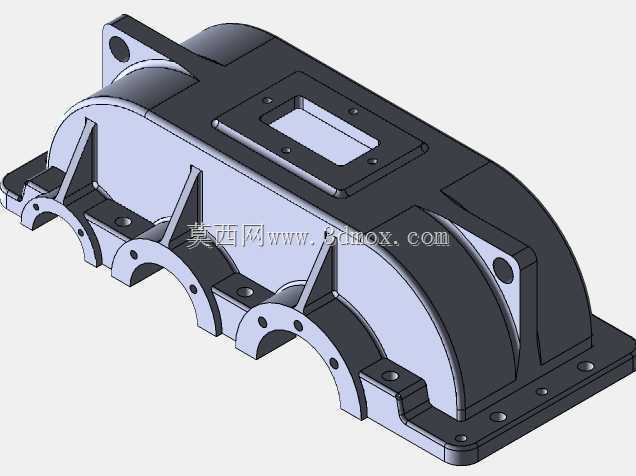

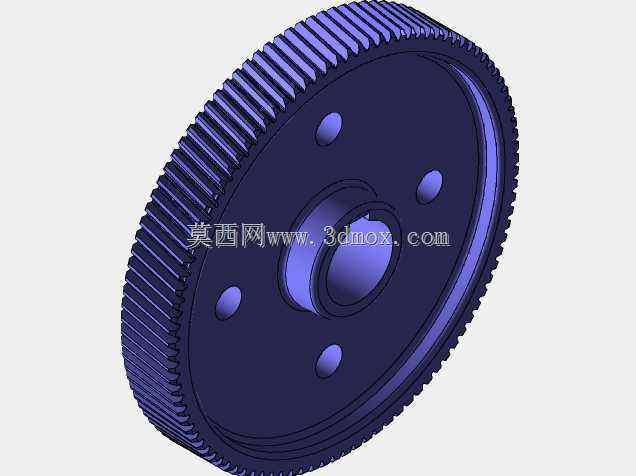

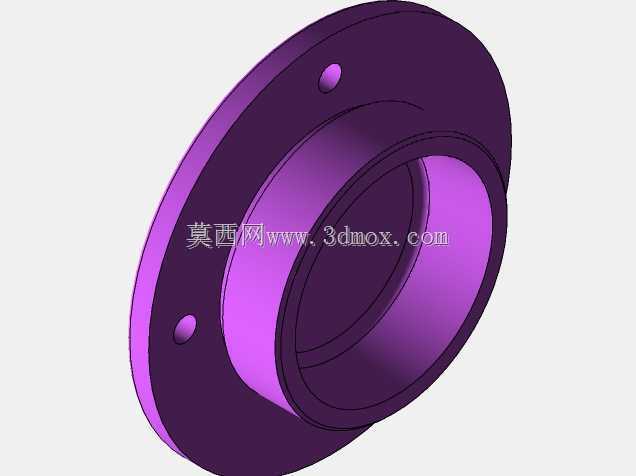

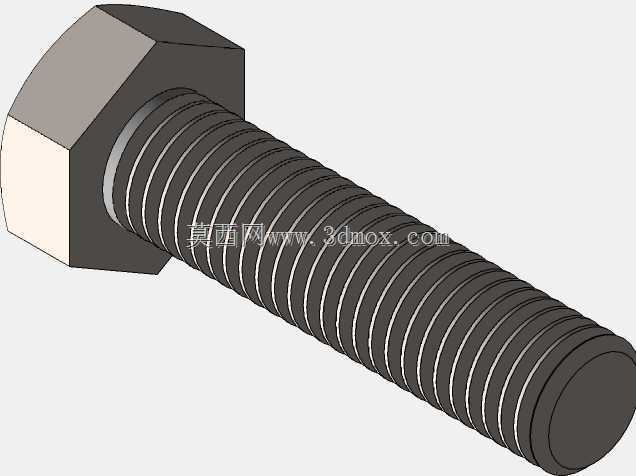

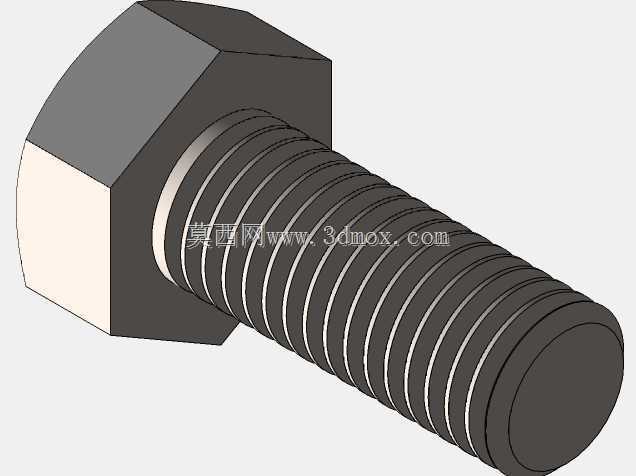

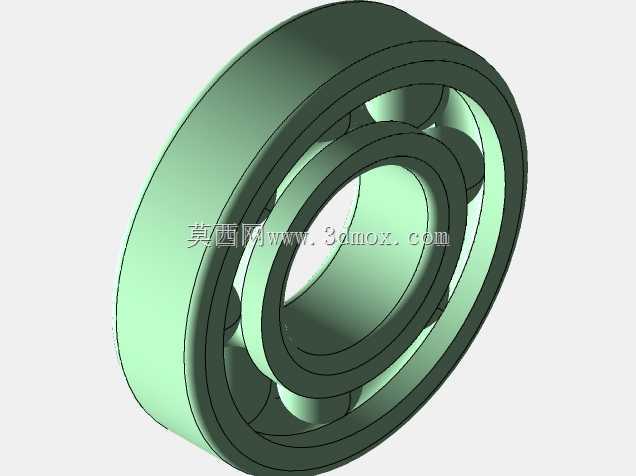

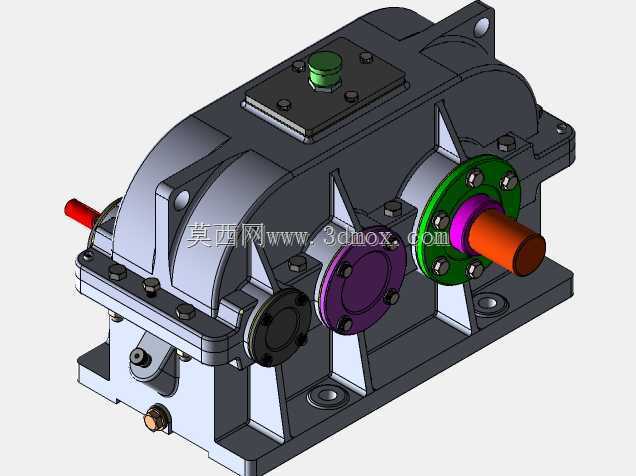

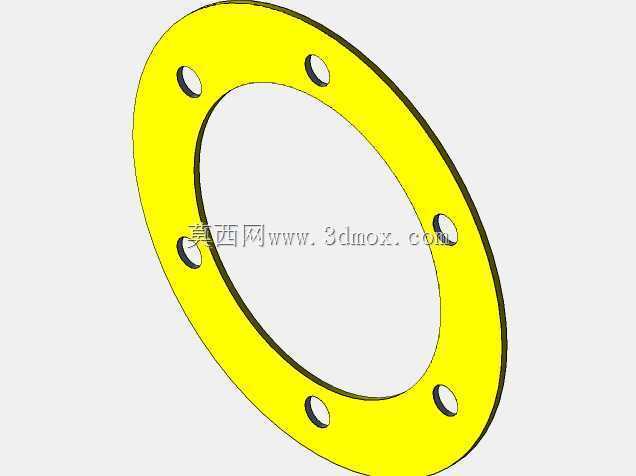

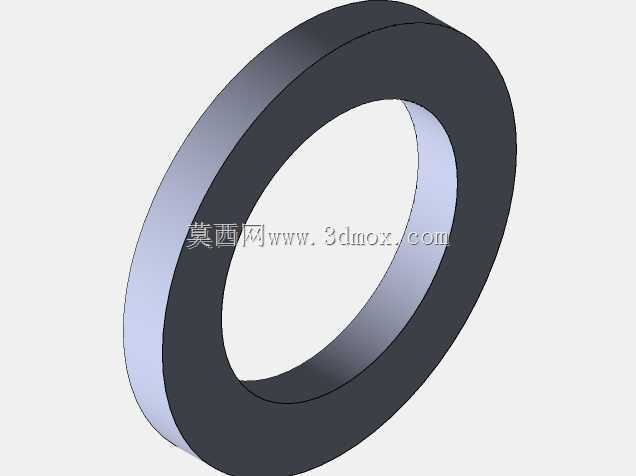

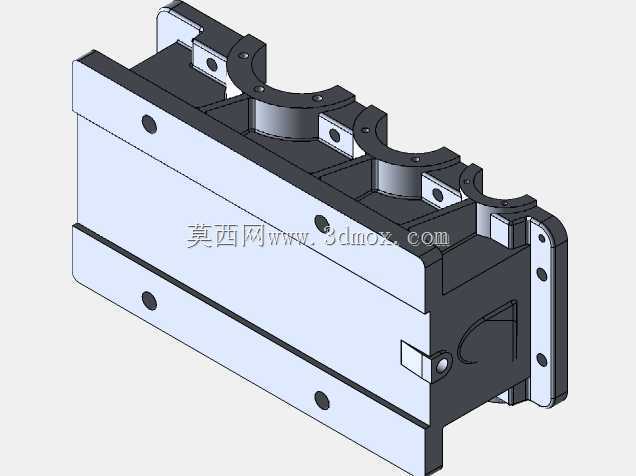

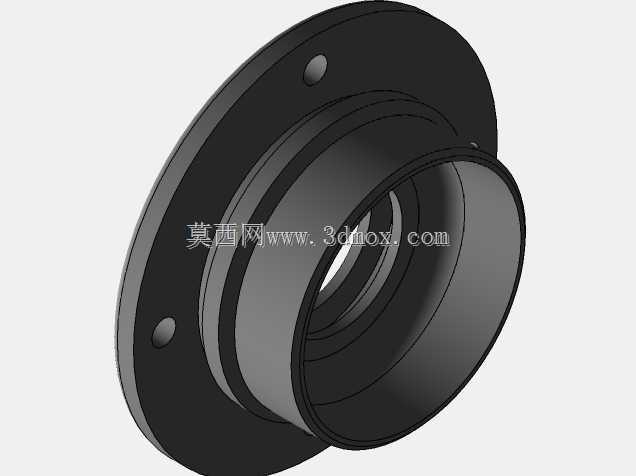

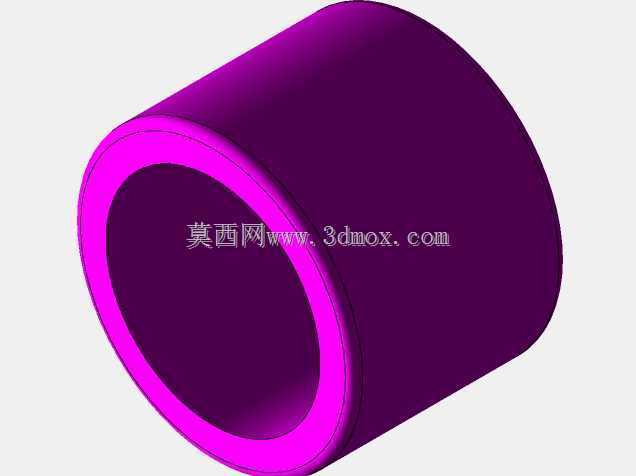

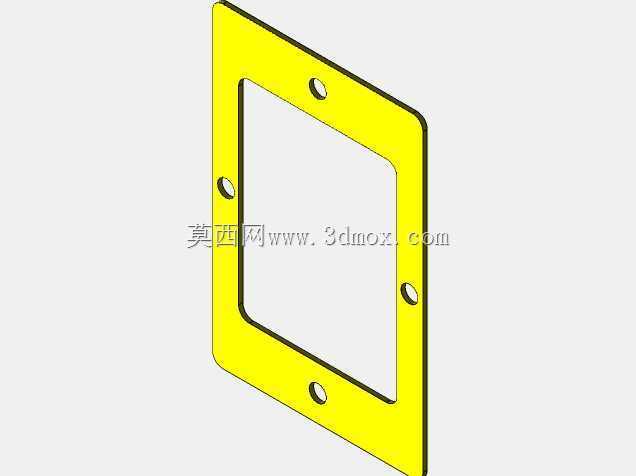

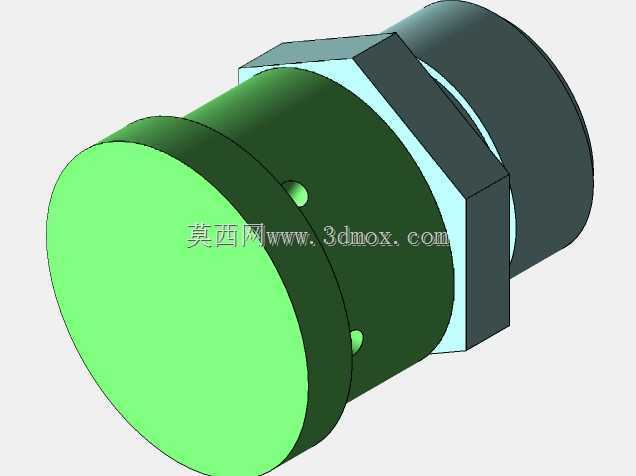

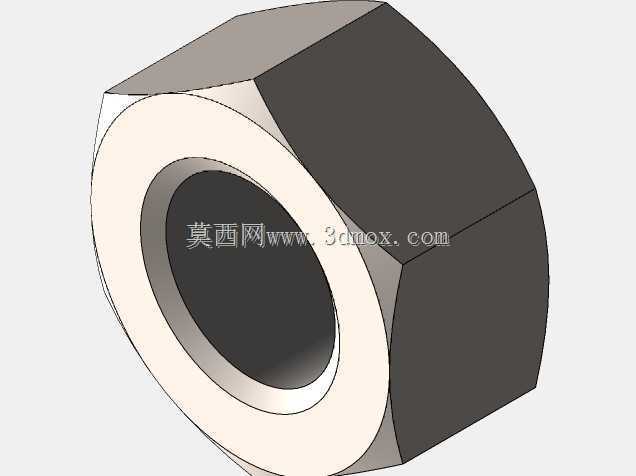

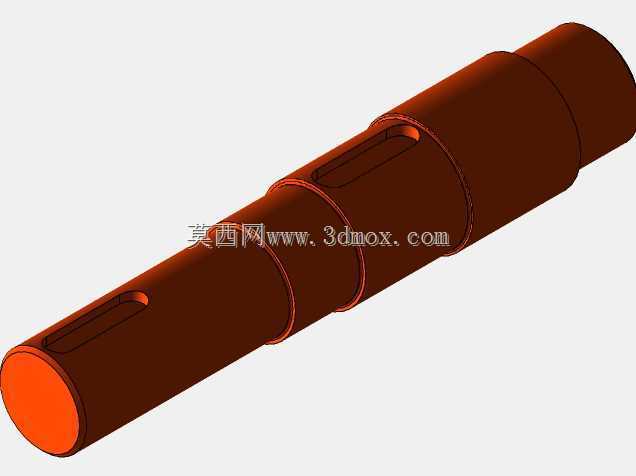

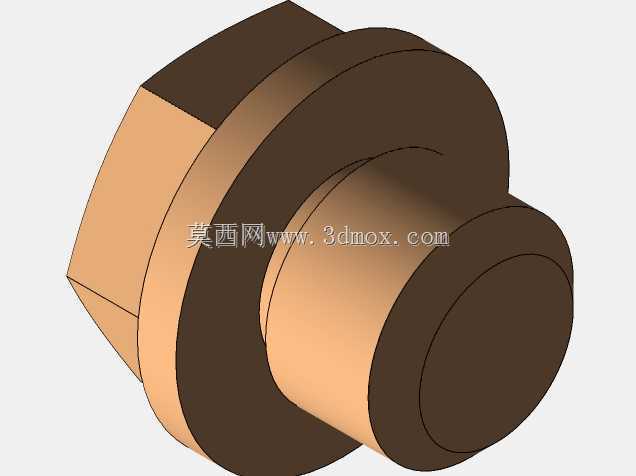

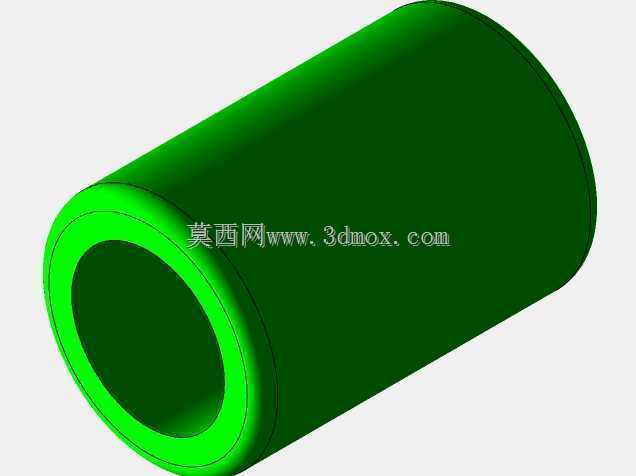

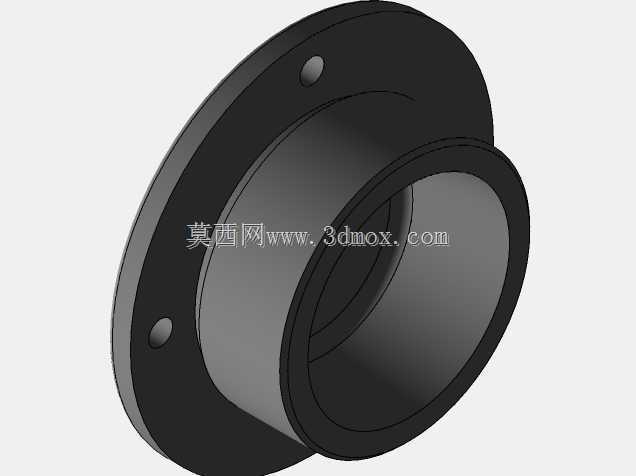

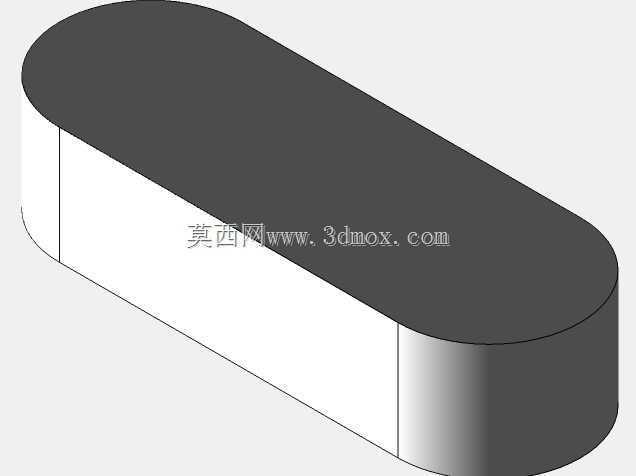

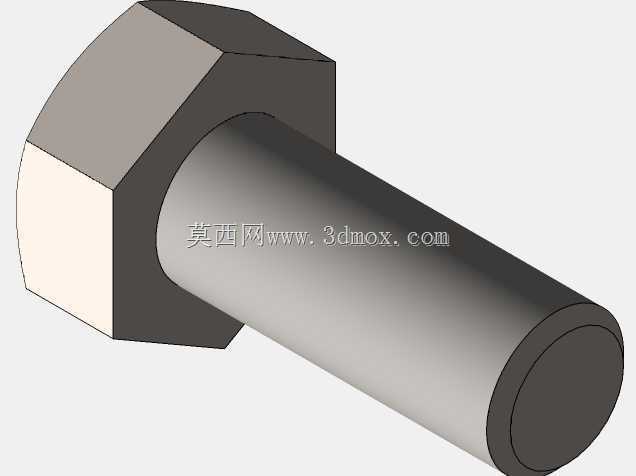

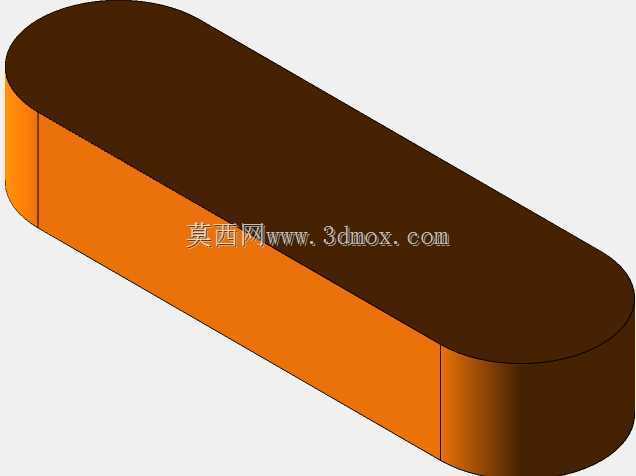

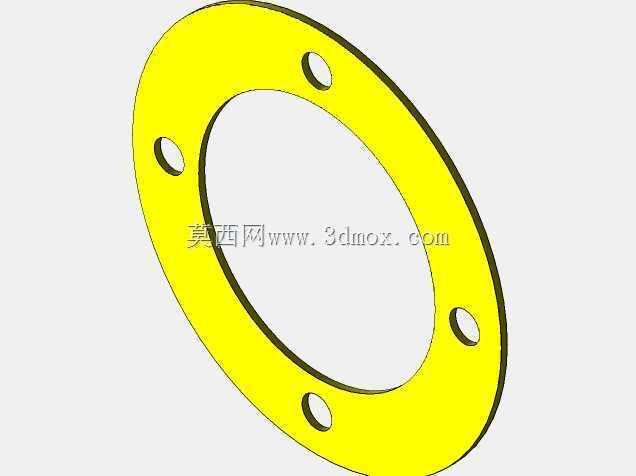

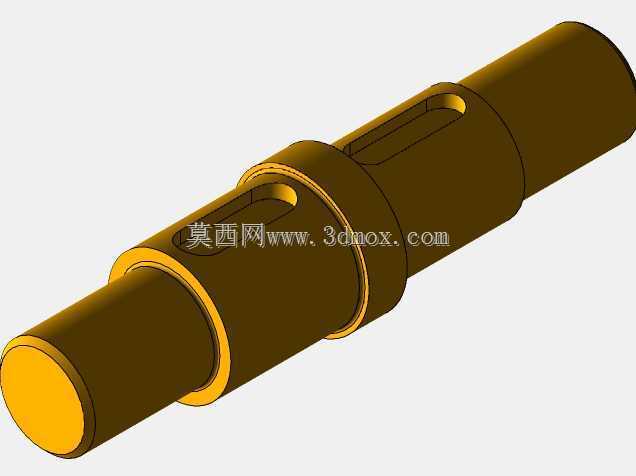

　　从设计思路层面拆解，这款齿轮箱采用剖分式箱体结构，上下箱体通过螺栓组紧固连接，既方便加工阶段的轴承孔位镗削保证同轴度，也便于后期装配阶段的齿轮、轴系组件安装，以及运维阶段的内部零件检查更换。输入轴采用伸出端设计，适配常规电机轴的连接安装，轴端预留的键槽结构可以保证动力传输过程中不发生打滑；中间轴承载两级传动的过渡齿轮，实现转速的第一次降低，输出轴采用大直径轴段设计，能够承受更大的输出扭矩，轴端的法兰连接结构可以直接对接联轴器、链轮或者带轮，适配不同的执行端连接需求。箱体顶部设置的注油与透气结构，既可以在装配完成后加注齿轮润滑油，也能在设备运行过程中平衡箱体内外气压，避免长时间运行后箱体内温度升高、压力增大导致的密封件渗漏问题；箱体侧面设置的油位观察与放油结构，方便日常运维中检查润滑油液位，以及到期更换润滑油时的废油排出。

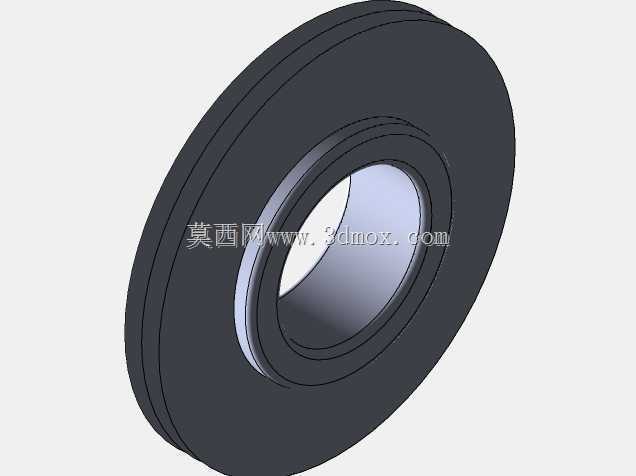

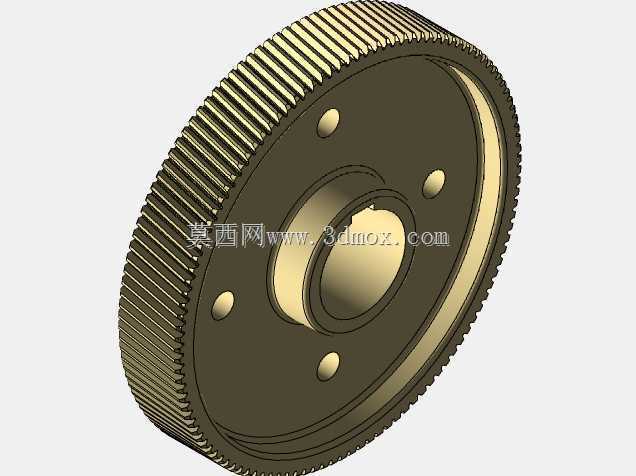

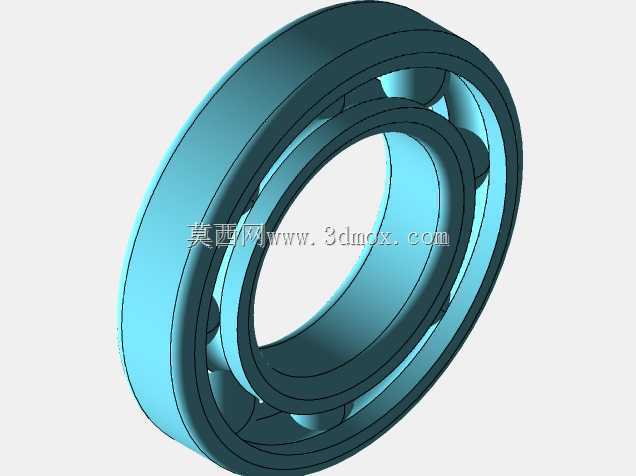

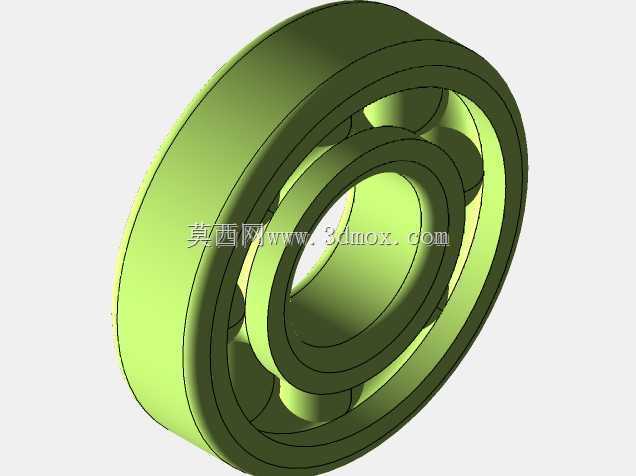

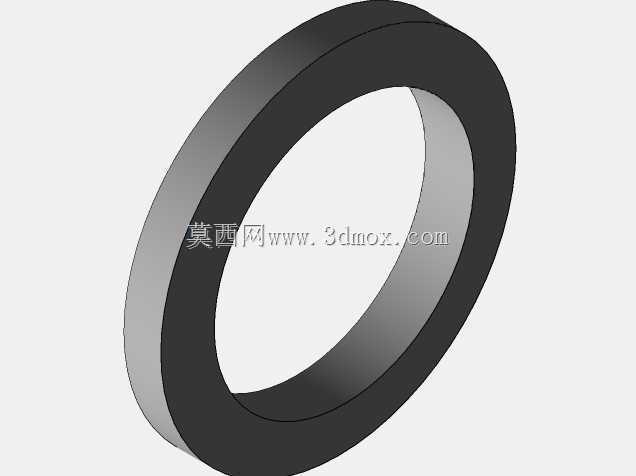

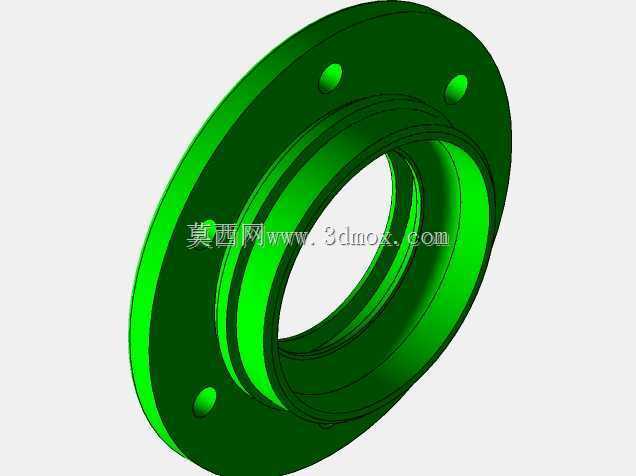

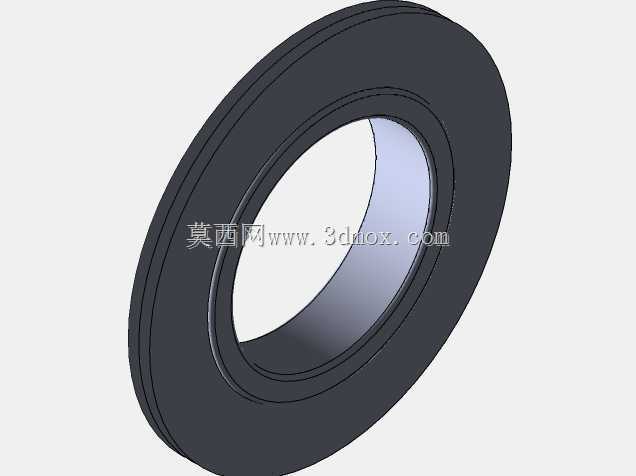

　　在安装边界与尺寸适配方面，箱体底部采用一体化铸造的安装底座，底座上预留的对称安装螺栓孔，可以直接通过螺栓将齿轮箱固定在设备机架的安装平面上，安装孔的间距设计匹配常规工业传动单元的安装尺寸规范，不需要额外制作过渡安装板即可完成固定。输入轴与输出轴的中心高、轴伸长度、轴径尺寸都按照通用传动接口标准设计，能够直接匹配市面上常规Y系列系列电机的输出轴尺寸，以及常规规格的联轴器、传动轮的安装孔径，减少选型适配过程中的二次加工工作量。箱体的加强筋结构布置在轴承座外侧与箱体受力集中的位置，在不额外增加箱体整体壁厚、控制整体重量的前提下，提升箱体的结构刚度，避免满负载运行过程中箱体发生形变导致齿轮啮合间隙变化，引发传动噪音增大、齿轮磨损加剧的问题。轴系的密封结构采用接触式密封与防尘盖组合的形式，既可以阻止箱体内的润滑油顺着轴伸位置渗漏，也能阻挡外界的粉尘、切削碎屑等杂质进入箱体内部，破坏齿轮啮合面与轴承的润滑环境。两级齿轮副采用斜齿与直齿组合的搭配形式，高速级采用斜齿设计降低传动噪音、提升啮合平稳性，低速级采用直齿设计提升大扭矩传输下的承载能力，平衡传动平稳性与结构强度的需求。轴承选型方面，输入轴与中间轴采用深沟球轴承承受径向载荷，输出端因为承受更大的径向力与少量轴向力，搭配圆锥滚子轴承承载复合载荷，保证轴系在满负载运行下的转动灵活性与支撑刚度，延长轴承的使用寿命。整个齿轮箱的外部轮廓没有多余的突出结构，整体外形规整，在设备布局中可以有效节省安装空间，相邻部件的安装避让空间充足，不会和周边的机架、管线等部件发生干涉。
