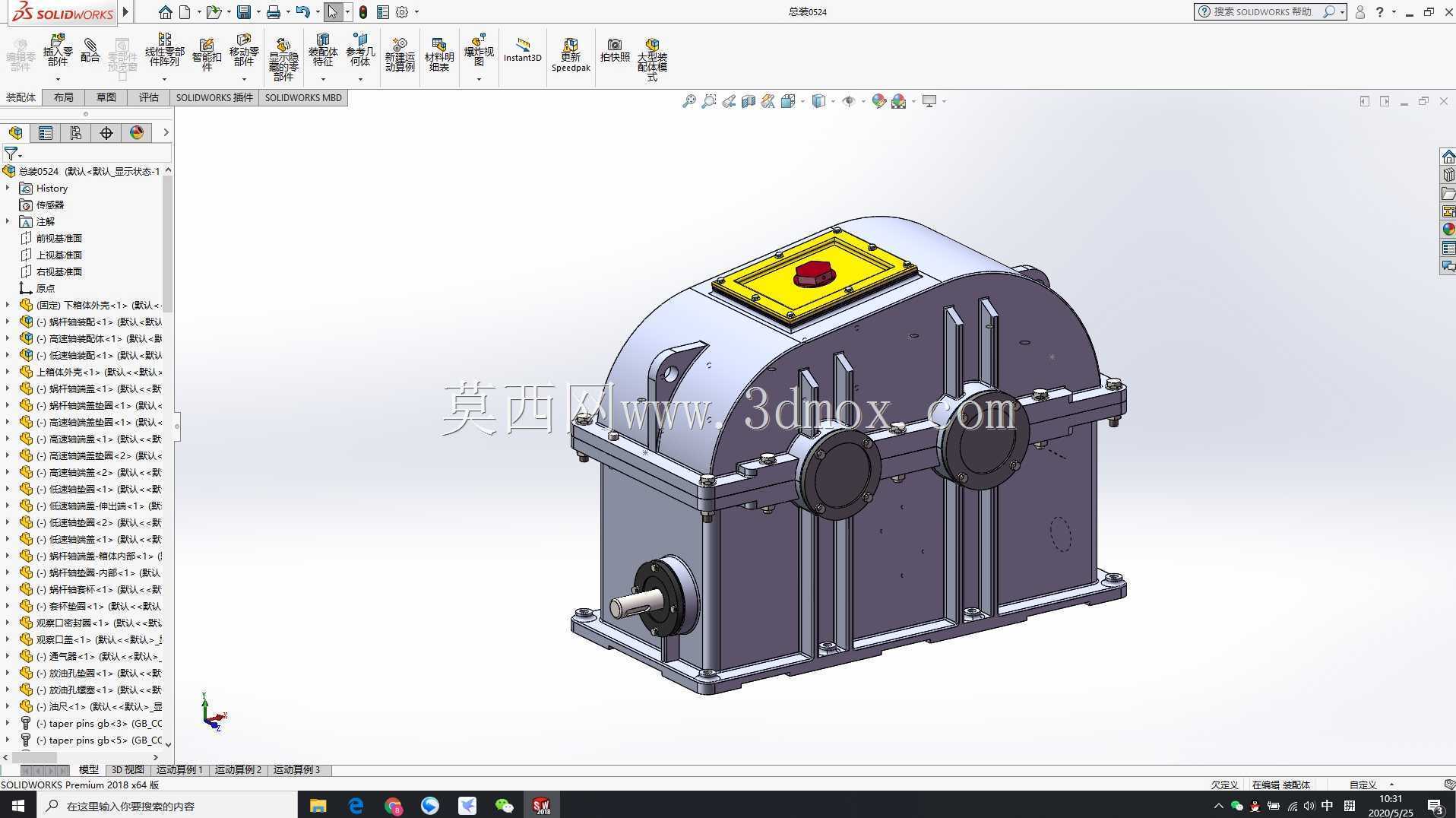

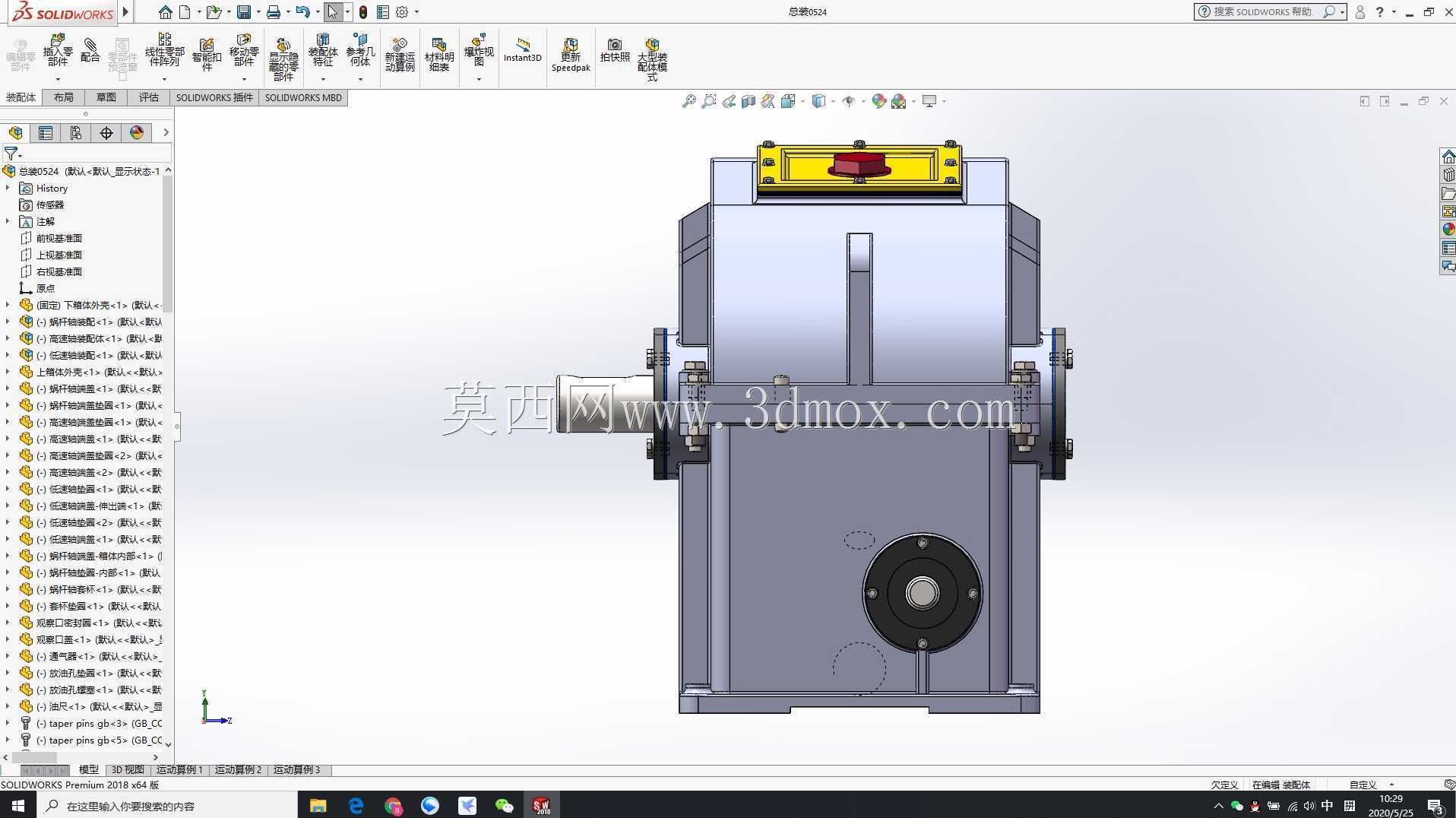

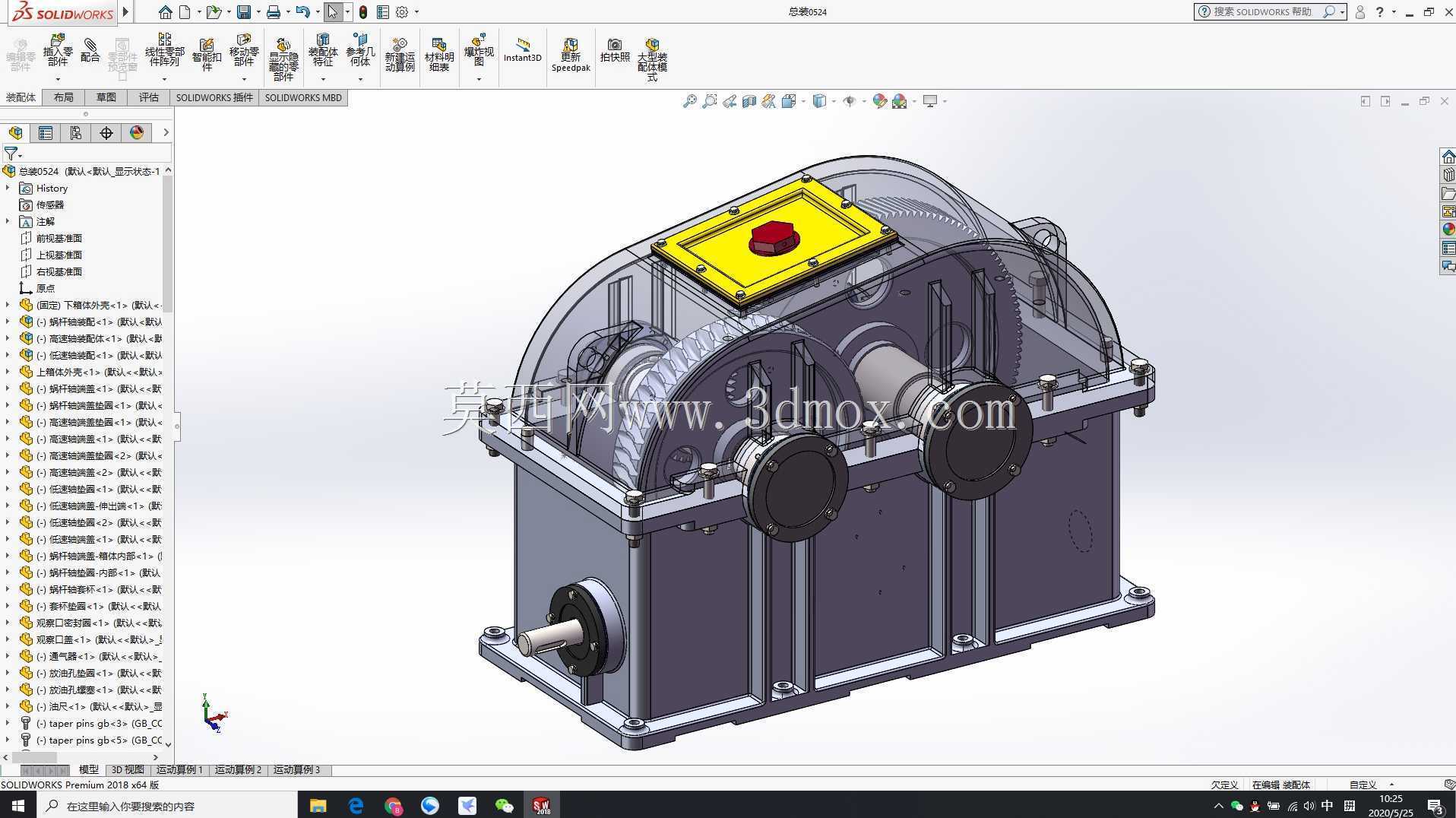

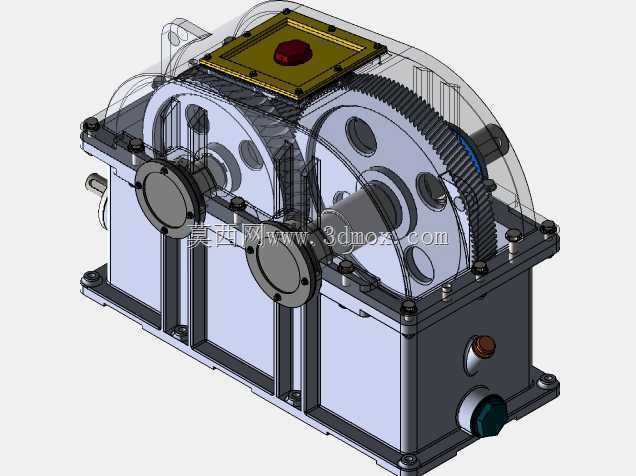

两级蜗轮蜗杆传动减速箱体结构设计

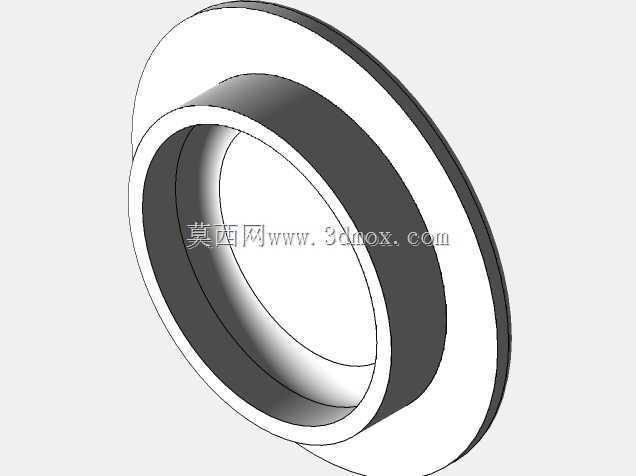

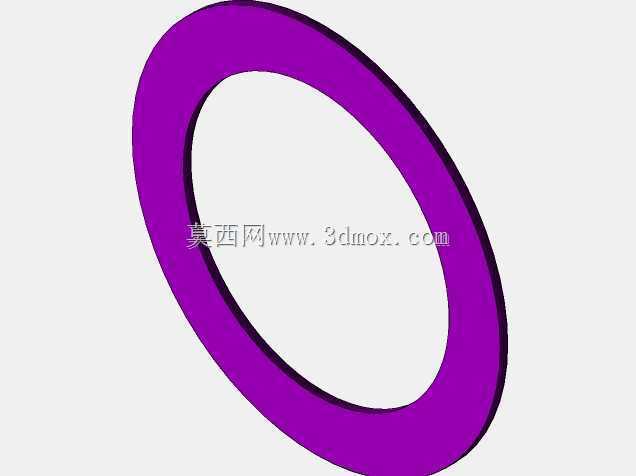

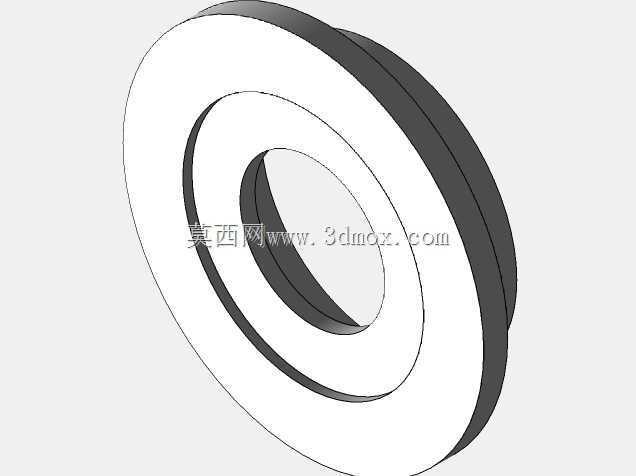

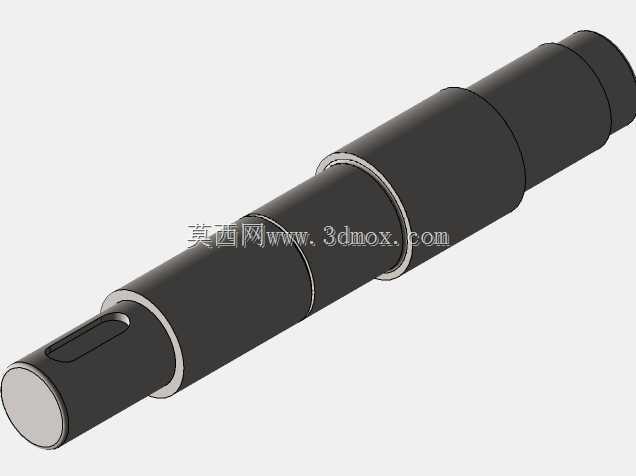

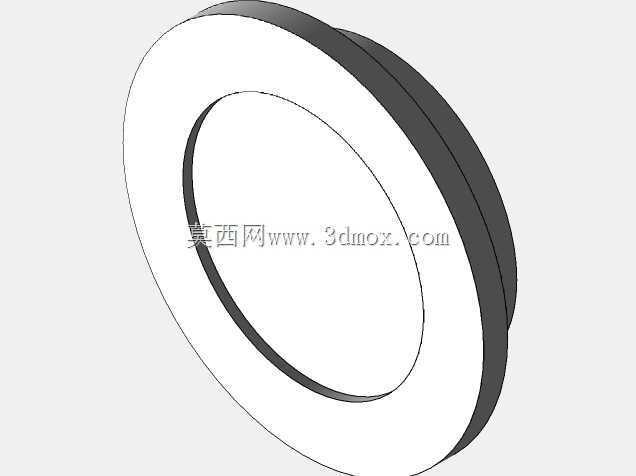

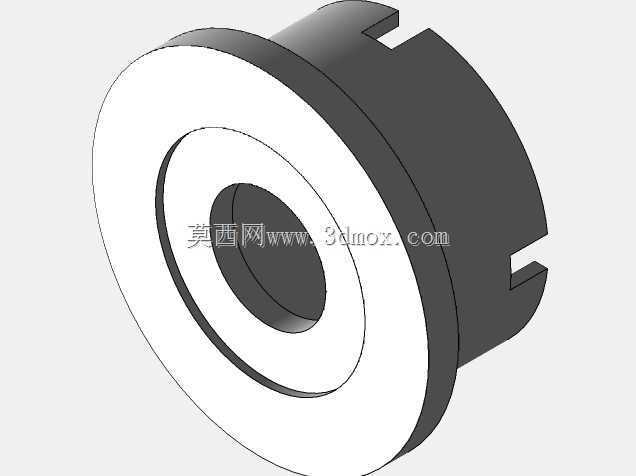

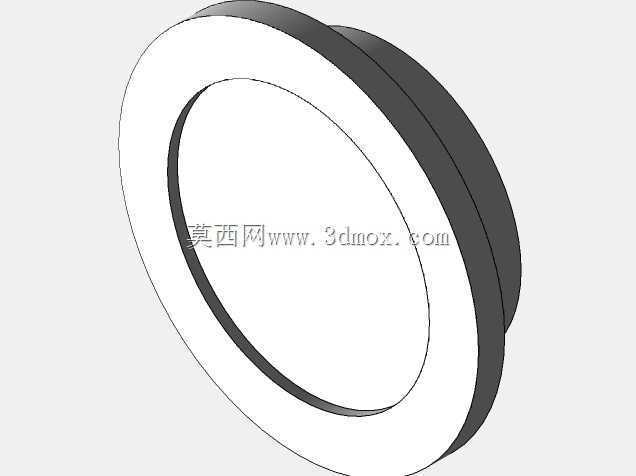

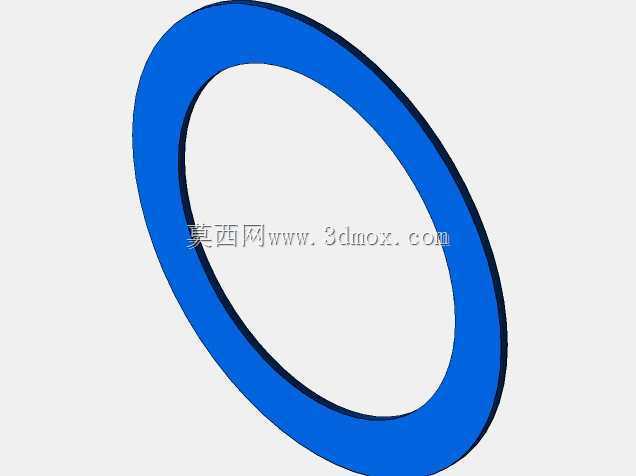

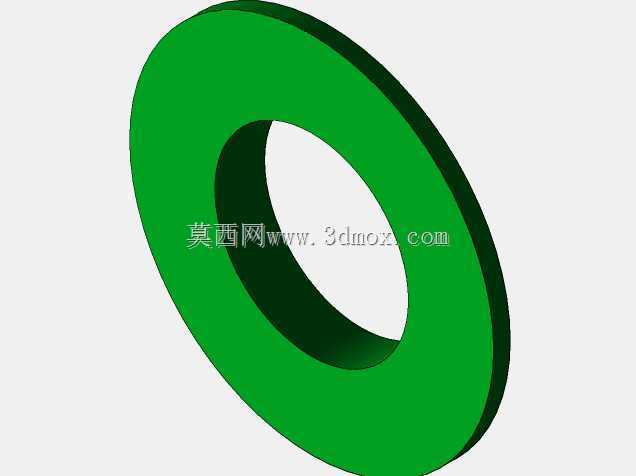

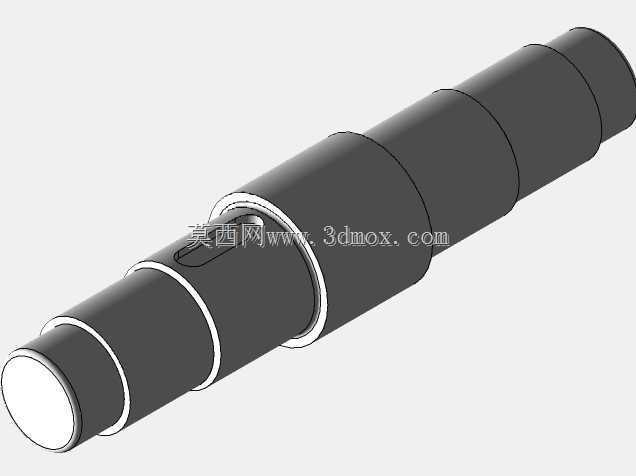

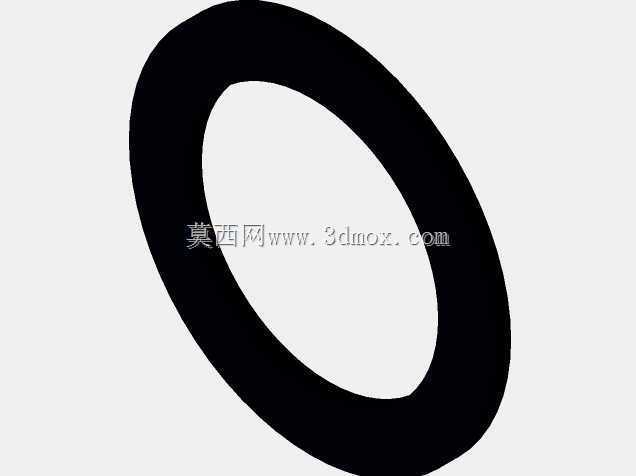

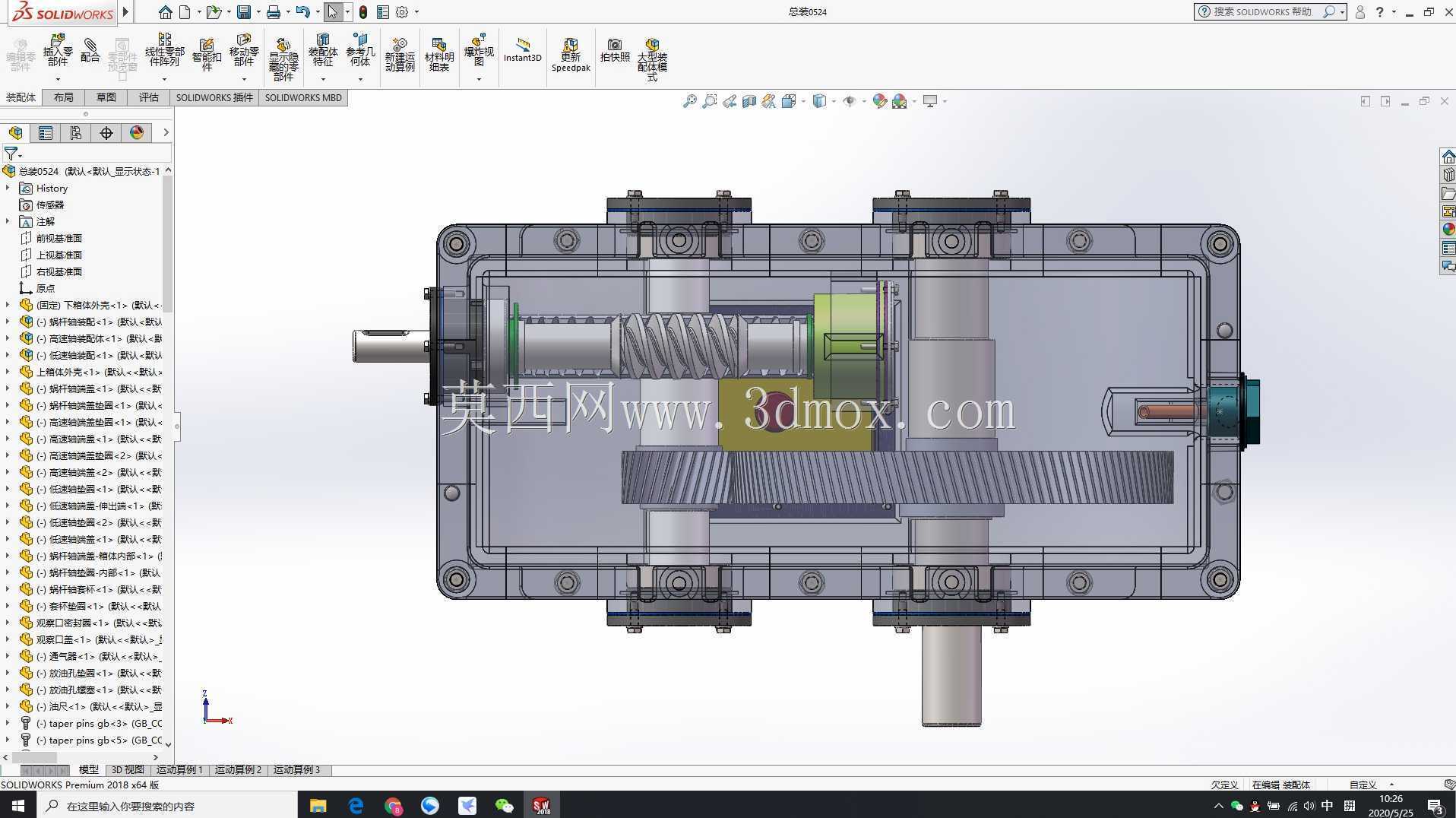

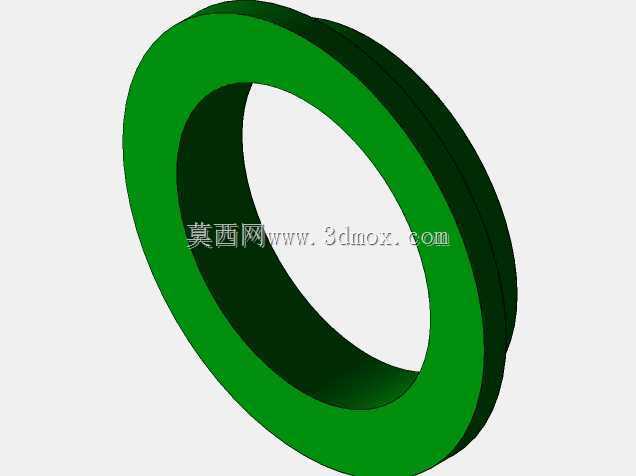

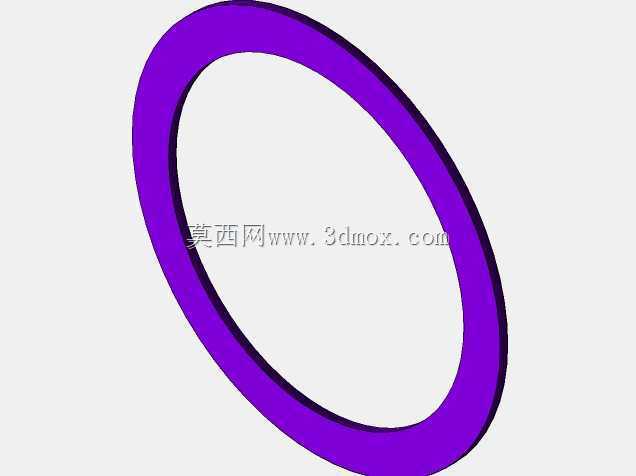

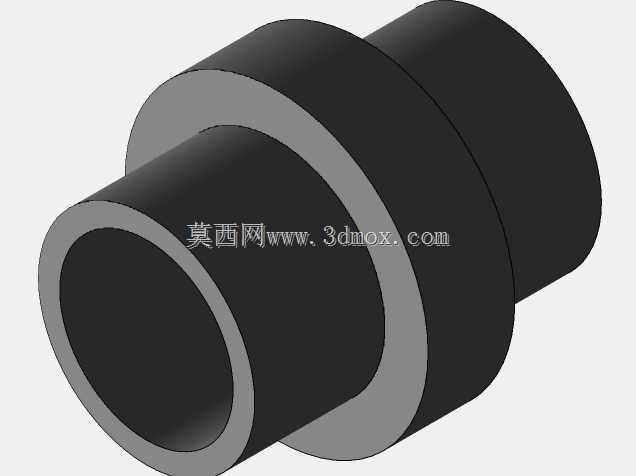

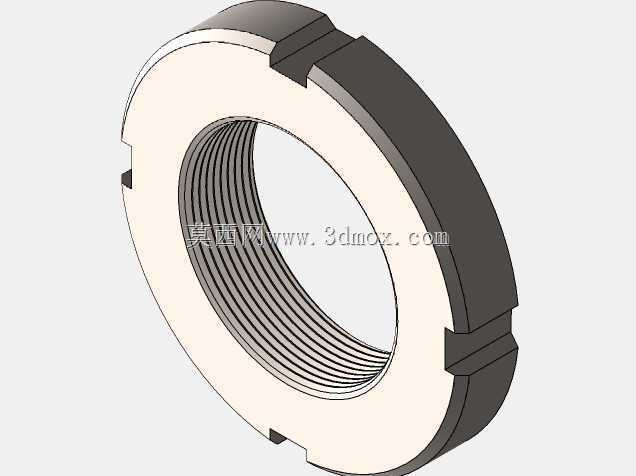

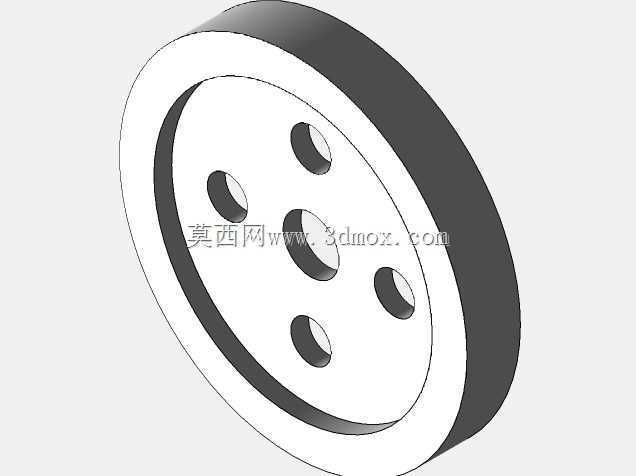

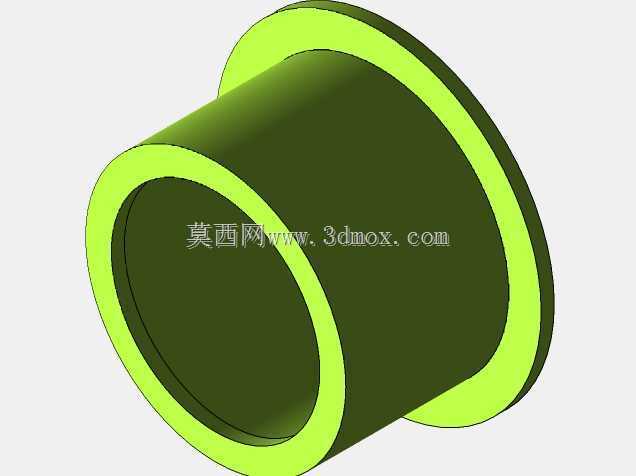

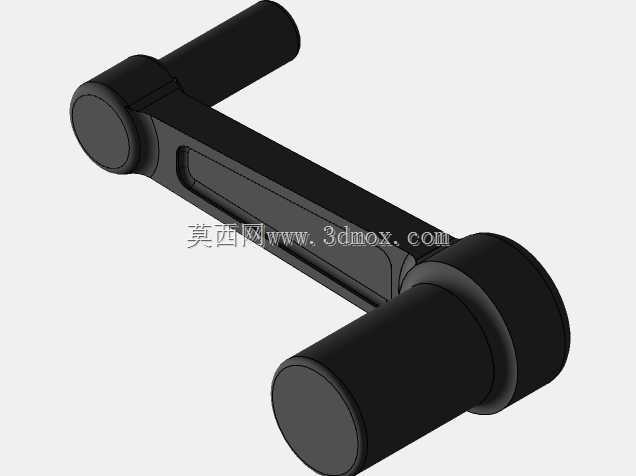

　　在轻工输送、小型机床进给、食品包装生产线这类对传动平稳性有要求的工况里，蜗轮蜗杆减速结构一直是小空间大传动比场景的常用选择，这套结构采用两级闭式传动布局，没有采用开式齿轮外露的设计，所有啮合副都封闭在铸造箱体内，能避免车间粉尘、加工切削液飞溅进入啮合区造成齿面磨粒磨损，日常运维只需要按周期更换箱体内润滑油即可，不需要频繁清理齿面杂物。从结构布局来看，输入轴端采用了凸缘式端盖定位，轴承位的公差配合按照基孔制过渡配合设计，装配时可以通过端盖处的密封垫片调整轴承游隙，避免轴系运转时出现窜动；输出轴的轴径做了加粗设计，能承受更大的径向载荷，适配带轮、链轮这类有悬臂负载的安装场景，轴伸端的密封采用接触式橡胶油封，能防止箱体内润滑油顺着轴面渗漏，同时阻挡外部杂质进入轴承腔。

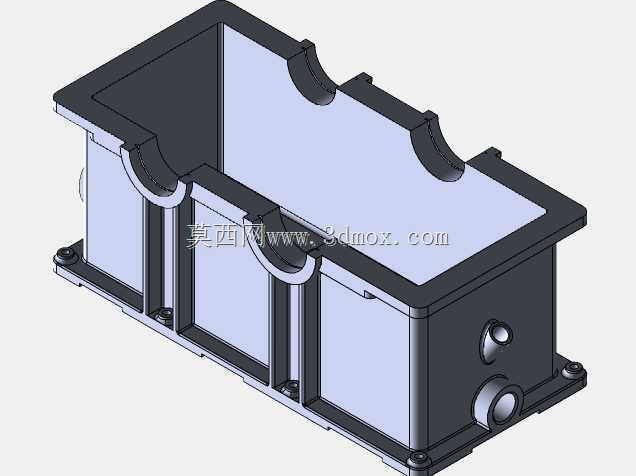

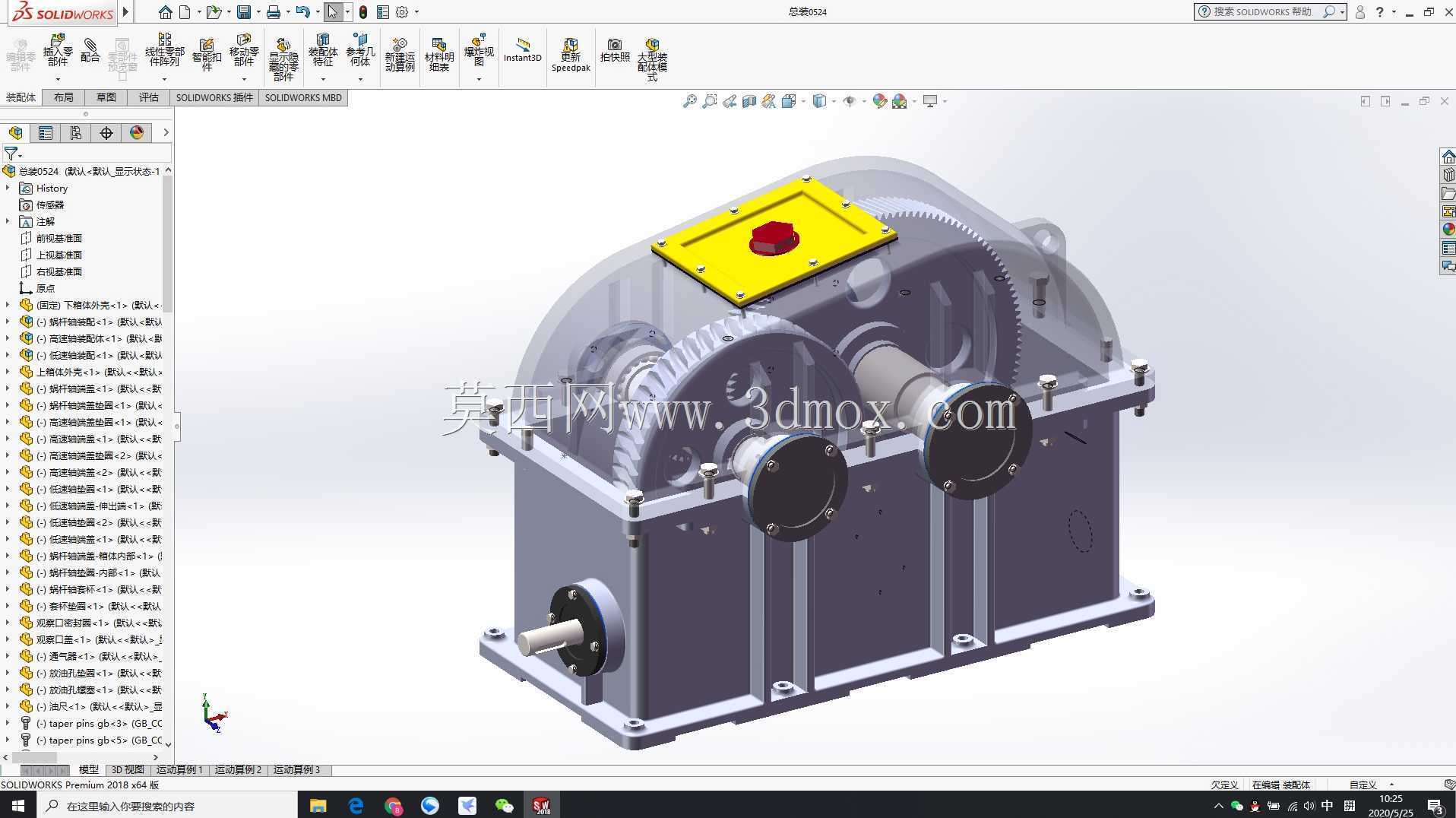

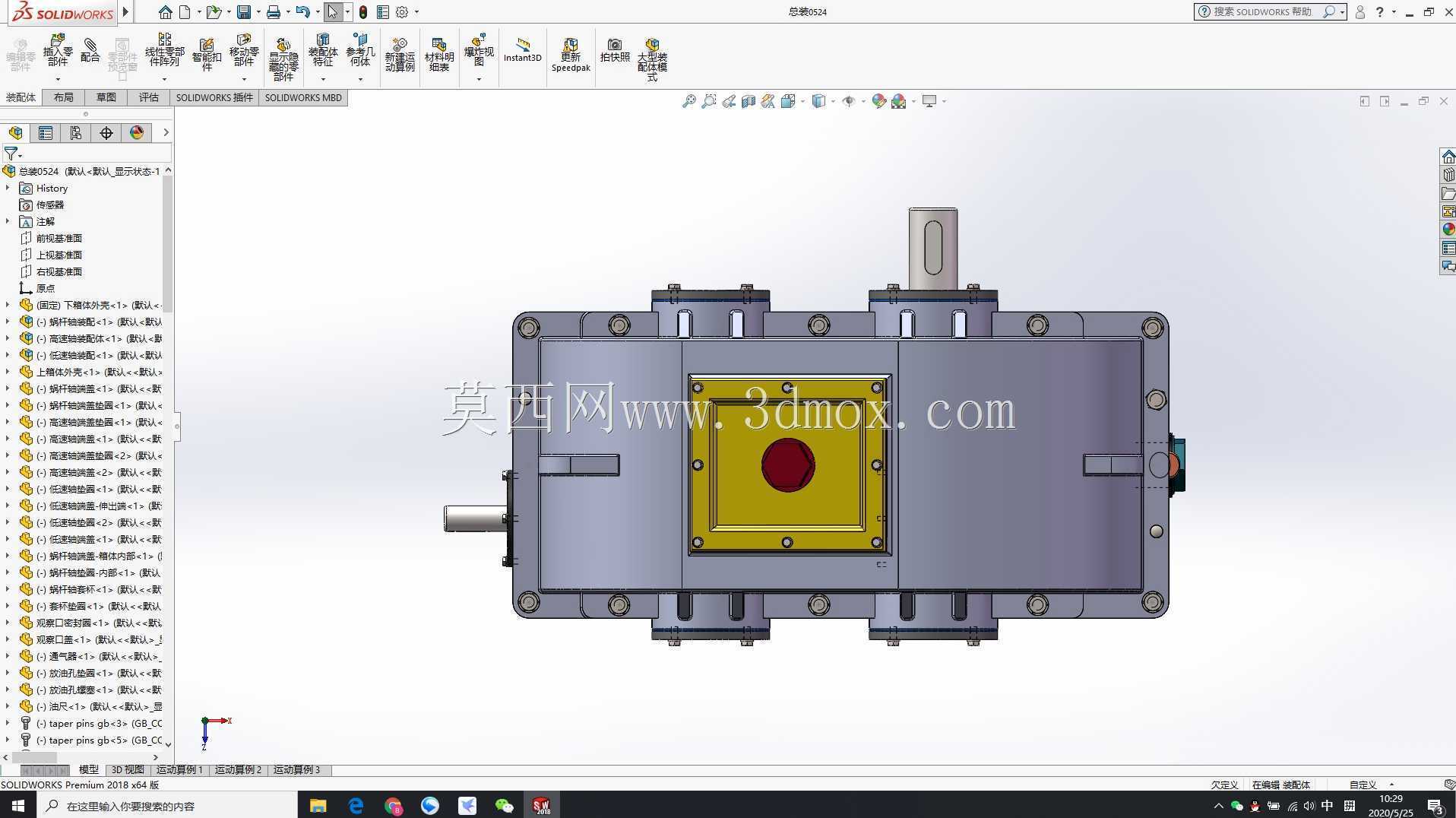

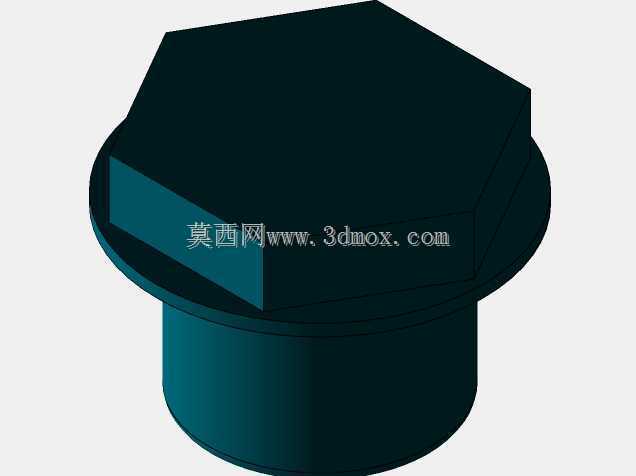

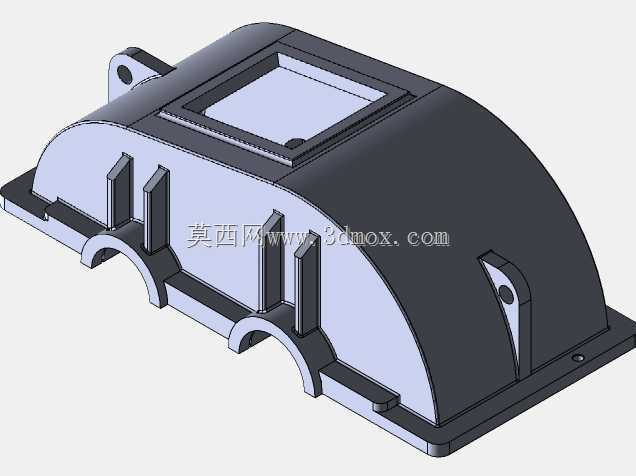

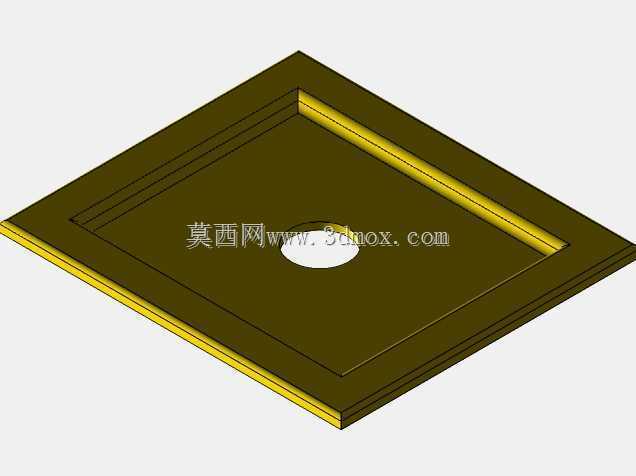

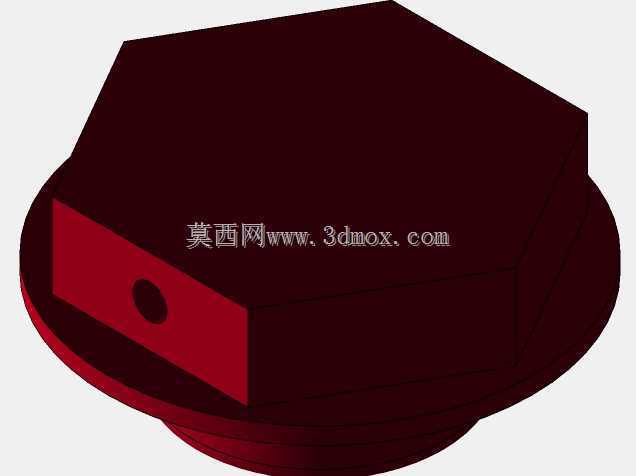

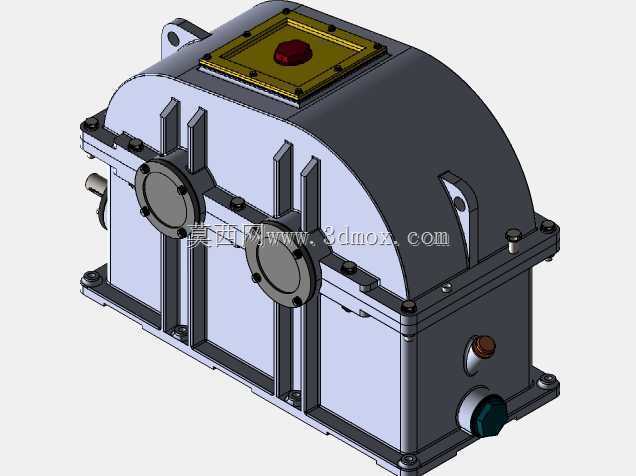

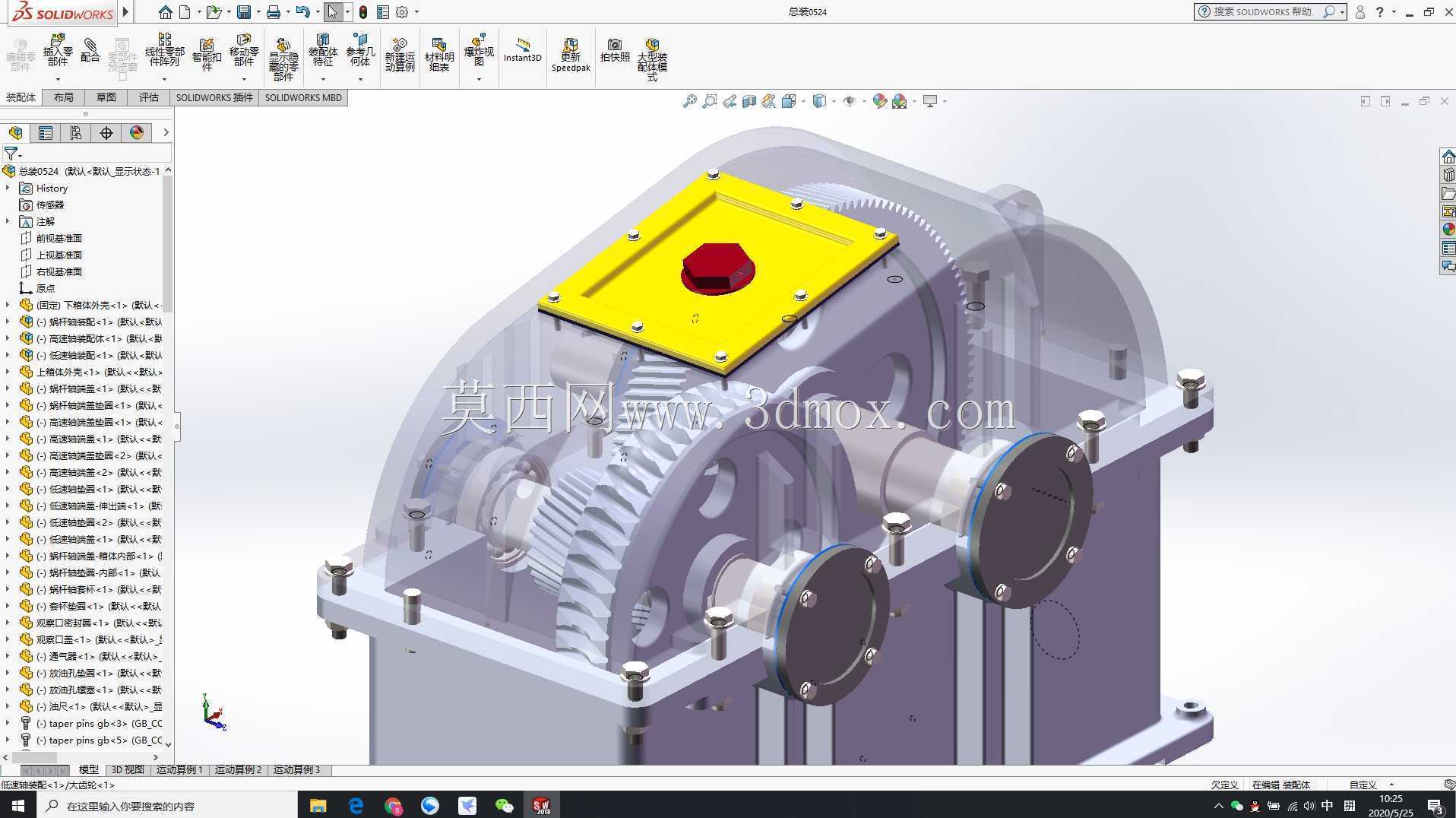

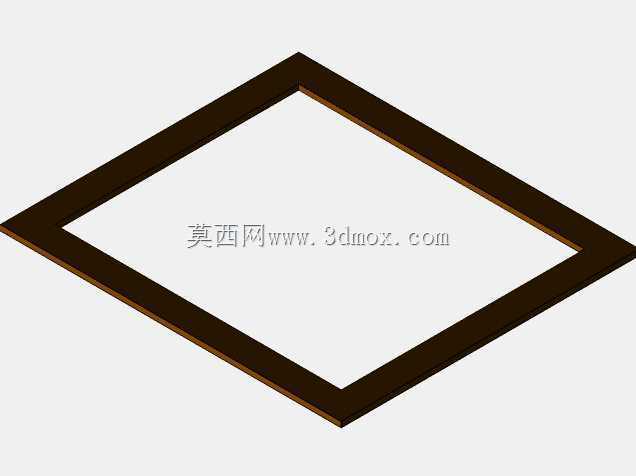

　　箱体的分箱面采用了平面密封结构，沿合箱缘布置了均匀的螺栓连接位，螺栓间距按照密封面压强要求设置，避免合箱后出现局部间隙导致漏油；箱体顶部设置了观察窗，不用拆开箱盖就能直接观察内部齿轮啮合的润滑状态，也能在初次装配时检查齿面接触斑点是否符合要求，观察窗采用透明盖板加密封垫的结构，用小螺栓固定在箱顶的加工凸台上。箱体下部设置了油位观察器和放油螺塞，油位器的位置刚好对应齿轮浸油深度的合理区间，能保证大齿轮运转时带起足够的润滑油飞溅到上部轴承和啮合齿面，不会因为油位过高造成搅油损失过大，也不会因为油位过低导致齿面润滑不足；放油螺塞设置在箱体油池的最低位置，换油时能完全排空箱体内的旧油和沉积的金属磨屑。

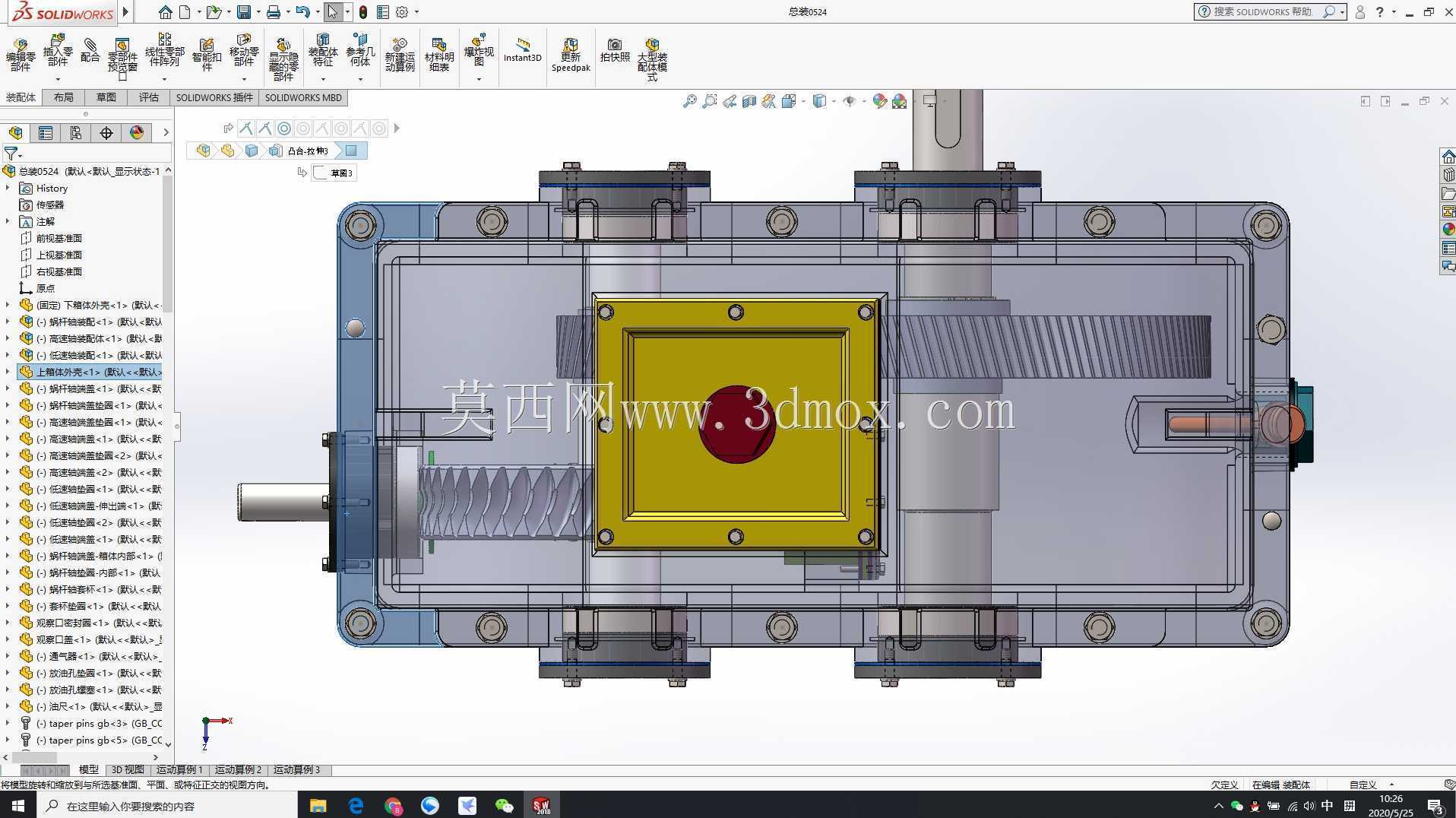

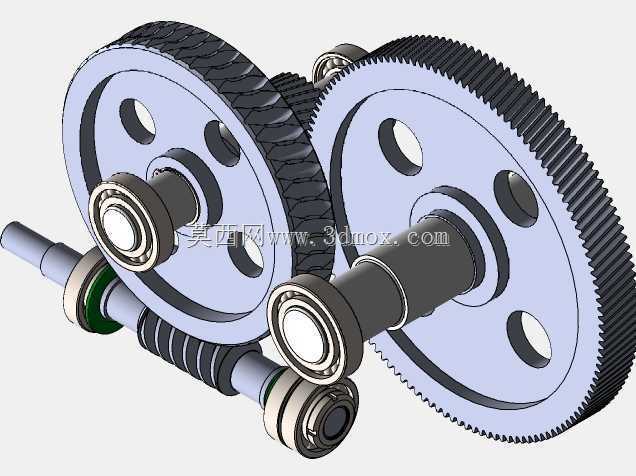

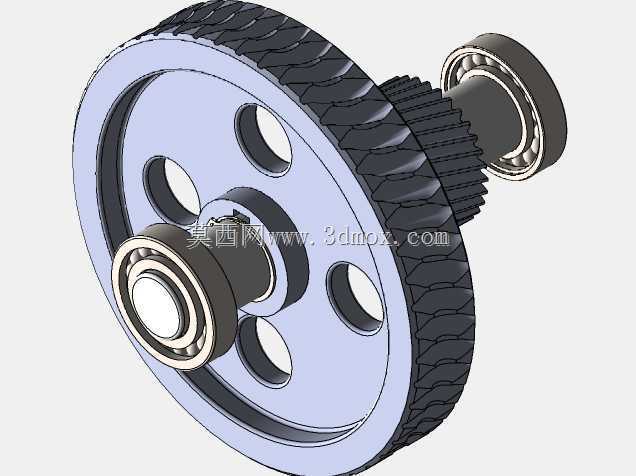

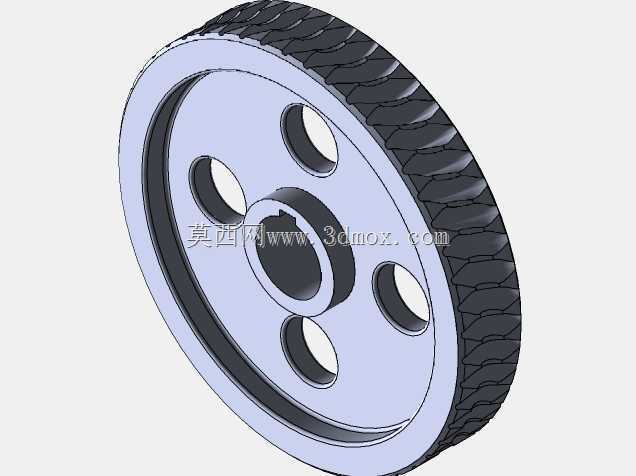

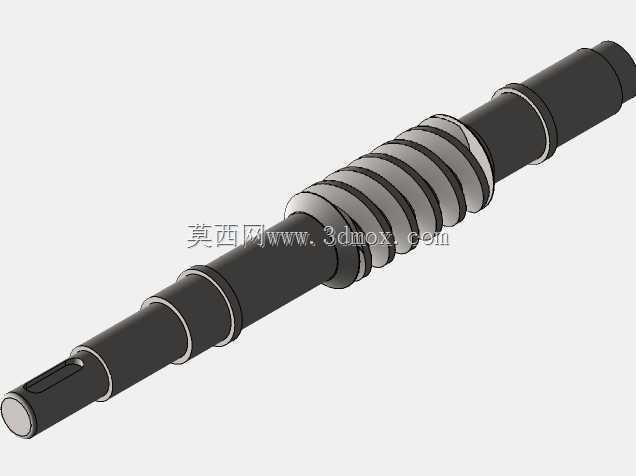

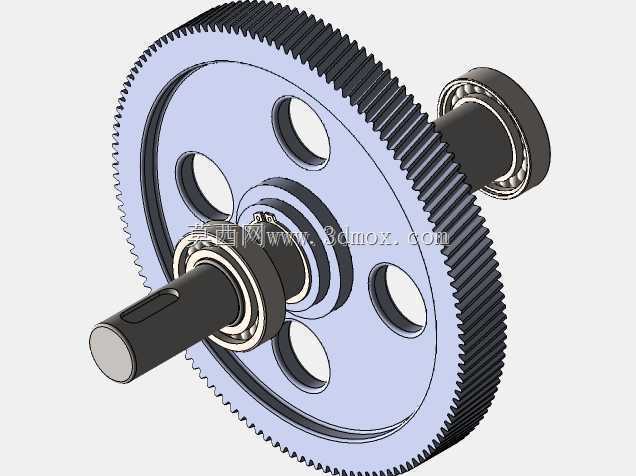

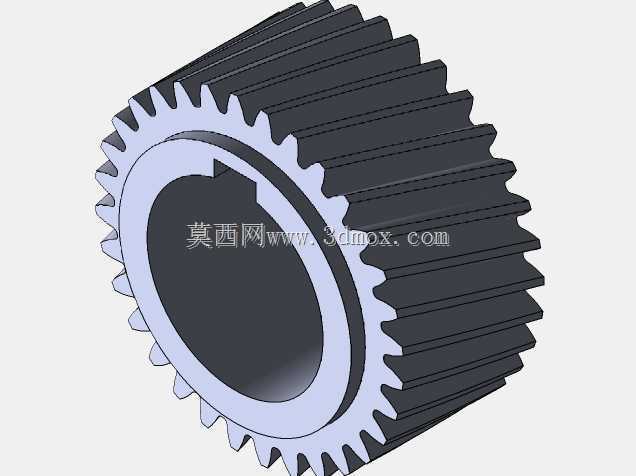

　　设计时的安装边界做了充分考量，箱体底部的安装脚做了加厚处理，每个安装脚都设置了穿装螺栓的通孔，安装面经过铣削加工，能保证和设备机架安装面的贴合度，安装孔的中心距按照通用安装尺寸预留，不需要额外做转接板就能直接适配多数常规输送线、小型专机的安装位；整体外形没有突出的尖锐棱角，所有外沿都做了倒角处理，既避免装配时划伤操作人员，也能减少铸造时的应力集中。这套结构的传动特性上，蜗轮副本身具备反向自锁的特性，在提升类、倾斜输送类工况里能避免负载断电后出现溜车问题，不需要额外加装制动装置就能满足安全要求；两级传动的布局把高速级和低速级的载荷做了合理分配，高速级采用小模数蜗杆，能减少高速运转时的振动和噪音，低速级采用大模数蜗轮，能承受输出端的大扭矩，齿形参数按照等强度原则设计，不会出现某一级齿面过早失效的问题。

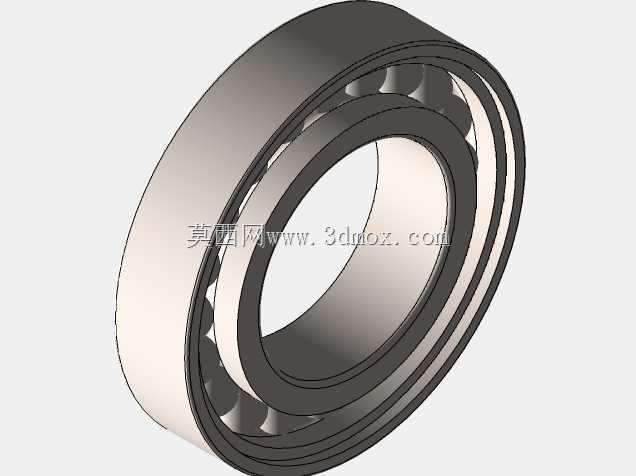

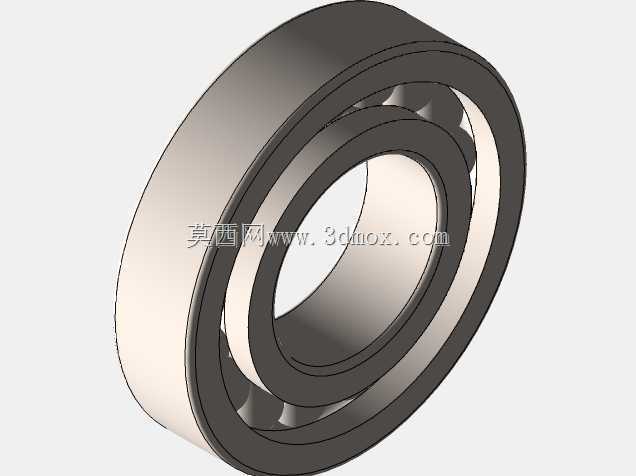

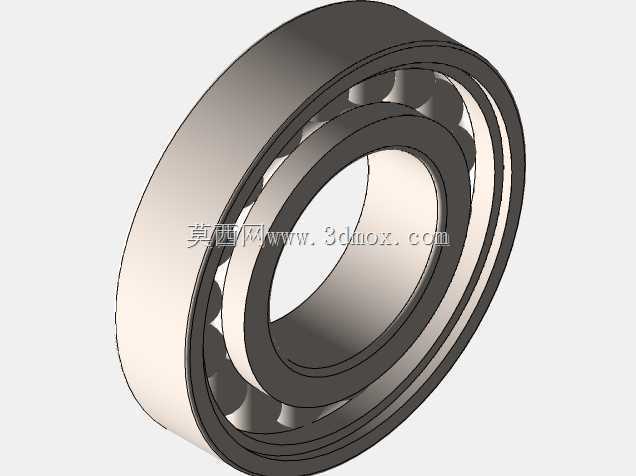

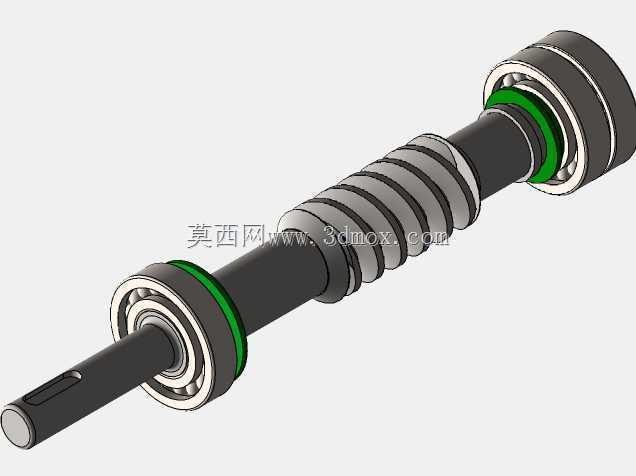

　　轴系的支撑全部采用深沟球轴承，能同时承受径向力和少量轴向力，适配蜗轮蜗杆传动时产生的轴向分力，轴承位的润滑采用齿轮飞溅的润滑油直接润滑，不需要额外设置润滑管路，简化了整体结构；箱体内腔的加强筋沿着轴承座受力方向布置，既提升了箱体的整体刚性，避免轴系受载后箱体出现变形导致齿轮啮合偏载，也不会过多增加箱体的整体重量。在实际选型适配时，需要注意输入轴的转向和输出轴的转向对应关系，装配时要保证蜗轮蜗杆的啮合侧隙在合理范围，侧隙过大会导致传动换向时冲击过大，侧隙过小会导致齿面润滑不良出现发热胶合；初次启动前要通过顶部注油口加入对应标号的齿轮油，油位加到油位器中线位置即可，空载运转半小时后检查各密封面有没有渗漏，再逐步加载到额定工况运行。
