多规格孔位组合式1-2-3定位基准块

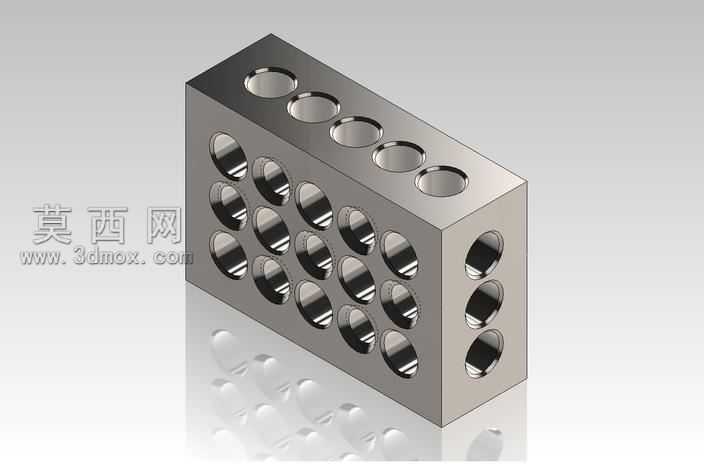

本作品为工业装夹定位场景使用的1-2-3基准块三维模型，建模过程严格遵循机械加工基准件的尺寸规范，采用SolidWorks软件完成全参数化建模，整体以长方体为基础基体，按照1英寸、2英寸、3英寸的标准边长比例设定整体轮廓尺寸，保证块体三个相邻面的垂直度、平面度均符合工装基准件的形位公差要求。建模阶段首先绘制基体草图，通过拉伸凸台命令生成基础块体，随后对各个工作面的孔位进行排布设计：顶面沿长度方向等距排布5个同轴通孔，正面按照4行5列的矩阵形式排布20个等直径通孔，右侧端面沿竖直方向排布3个同轴通孔，所有孔位均添加了孔口倒角特征，避免实际使用时的锐边磕碰，同时保证定位销、紧固件能够顺畅插入孔位。材质设定上选用高碳铬轴承钢材质参数，渲染阶段添加了金属磨砂质感的表面纹理，模拟实际基准块经过淬火、精磨后的表面效果，通过环境反射、光影折射的参数调整，还原金属工件的真实质感，清晰展现各个孔位的排布位置、孔口倒角细节以及块体的棱边处理效果。结构设计上，所有孔位的轴线均与对应安装面保持垂直，不同面的孔位之间无干涉，孔位间距严格按照英制3/8螺纹孔的标准间距设定，可适配标准规格的锁紧螺丝、定位销，满足工装搭建时的多方位装夹、定位需求，既可以作为独立的垫高基准块使用，也可以通过孔位配合紧固件拼接组合成不同高度、不同跨度的定位支撑结构，适配不同尺寸工件的装夹定位场景。设计过程中充分考虑了基准块的实用性，所有棱边均添加了微小的倒圆角特征，避免热处理及使用过程中的应力集中，孔壁设置了均匀的壁厚，保证块体整体结构强度，同时兼顾轻量化需求，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整孔位数量、孔径大小、整体外形尺寸，适配不同的工装装夹场景，模型经过干涉检查验证，所有特征无重叠、无几何错误，可直接用于工程图导出、加工仿真以及3D打印样件验证。
