带焊缝的90度金属弯管三维设计作品

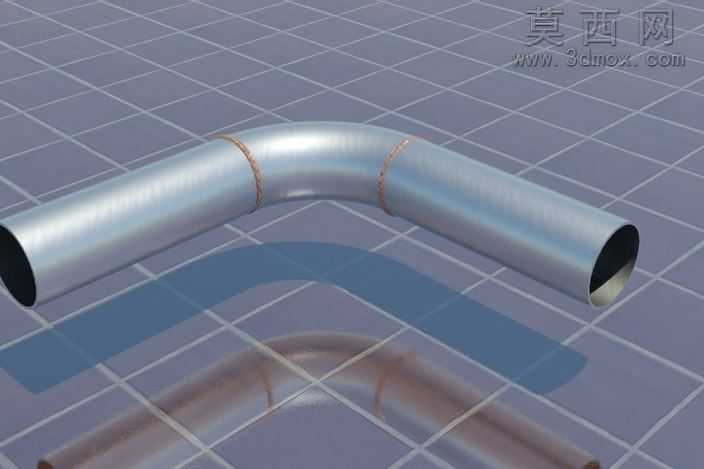

本作品为带环向焊缝的90度金属弯管三维建模成果，建模过程依托三维设计软件完成，整体遵循工业金属管路构件的真实设计逻辑，还原了实际生产中分段焊接弯管的结构特征。建模初期先梳理弯管的核心参数，确定管道的通径、壁厚、弯曲半径等关键尺寸，以保证模型比例符合工业管路的常规设计规范，首先绘制管道的中心弯曲路径，通过扫描特征生成等径的弯管基体，再根据焊接分段的工艺要求，将弯管拆分为三段直管段与中间弯曲段的组合结构，各段拼接位置预留出焊缝的成型空间。材质设置上，针对金属管道的特性，赋予模型冷轧金属管材的材质属性，调整金属材质的漫反射、粗糙度与反射参数，还原镀锌钢管或普通无缝钢管的哑光金属质感，表面添加细微的加工纹理与使用痕迹，避免材质过于光滑失真，同时对焊缝区域单独设置材质，模拟焊接后焊缝的粗糙氧化质感，与光滑的管身形成明确的视觉区分，突出焊接结构的特征。渲染阶段采用带网格参考线的工业展示场景，搭配柔和的环境光与定向补光，清晰呈现弯管的弯曲弧度、管壁厚度以及两道环向焊缝的细节，通过光影的明暗变化凸显管道的圆柱曲面形态，同时添加半透明的投影效果，增强模型的空间立体感与真实感。结构设计上，模型严格还原焊接弯管的实际构造，管身两端保留平整的管口截面，可清晰观察到管壁的厚度参数，两道环向焊缝均匀分布在弯管的直段与弯段衔接位置，焊缝的凸起宽度、成型形态都参考了实际氩弧焊或电弧焊的焊缝效果，没有出现结构穿模、比例失调的问题，整体模型可用于五金管路教学演示、焊接工艺展示、管路装配场景搭建等用途，建模过程中对特征参数进行了合理约束，保证模型可编辑性，方便后续根据实际需求调整管道通径、弯曲角度、焊缝尺寸等参数，适配不同的使用场景。
