带挂耳一体式塑料导流漏斗结构设计

　　日常生产与实验场景里，液体、粉体的小口径容器转注作业始终存在撒漏、导流精度差的痛点，这款带侧边挂耳的一体式塑料漏斗，正是针对这类转注需求做的结构优化设计。从实际使用场景来看，它既可以适配家用厨房的食用油、散装调料分装，也能满足车间小容量润滑油加注、实验室化学试剂转移的作业要求，挂耳结构的加入，解决了传统光滑漏斗使用时无处安放、容易滑落污染的问题，用完之后可以直接挂在墙面挂钩或者工位挂杆上，沥干残留液体的同时不占用操作台面空间。

　　设计过程中没有采用复杂的拼接结构，整体为单一部件，完全依托圆周方向的对称特征做参数化搭建，核心的锥面过渡采用放样凸台逻辑生成，从大口径的进料端到小口径的出料嘴，锥面斜率经过反复调整：进料端的敞口直径足够大，能够承接倾倒时的液流宽度，避免液体从敞口边缘溢出；锥面的收敛角度控制在流体自然滑落的合理区间，既不会因为锥度过陡导致液流冲击出料口产生喷溅，也不会因为锥度过缓造成液体在锥面残留挂壁。出料嘴的长度做了针对性加长，能够深入待加注容器的瓶口内部3-5cm，转注时不会因为液流冲击导致漏斗浮起移位，出料嘴的外径做了多档适配的通用尺寸，能够覆盖市面上绝大多数常见的小口瓶、机油壶、试剂瓶的瓶口内径，不需要额外搭配转接头就能完成多数场景的加注作业。

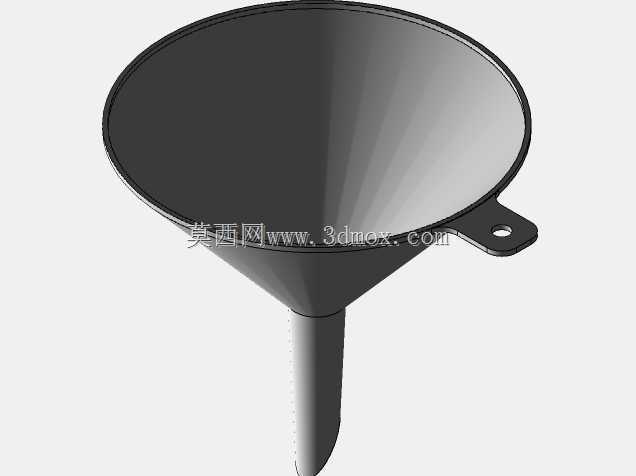

　　侧边的挂耳与漏斗主体为一体化结构，挂耳上的安装孔做了圆角过渡处理，避免应力集中导致挂耳部位在悬挂承重时出现开裂，挂耳的位置设置在敞口边缘的切线方向，悬挂时漏斗整体保持垂直状态，残留液体会自然汇聚到出料嘴位置，不会从敞口边缘滴漏。整个部件的壁厚保持均匀一致，所有转角位置都做了圆角过渡，既符合注塑成型的工艺要求，避免注塑过程中出现缺胶、应力痕等缺陷，也不会在转角位置残留积液，日常清洁时可以直接冲水刷洗，没有清洁死角。

　　从安装边界来看，这款漏斗不需要额外的固定结构，使用时直接将出料嘴插入待加注容器瓶口即可，敞口边缘的加厚卷边结构能够卡在瓶口直径大于出料嘴、小于敞口直径的容器口上，加注过程中不需要全程手扶也能保持稳定。整体尺寸适配单人手持操作的重量要求，采用常规塑料材质制作时整体重量不到100g，长时间手持加注也不会产生疲劳感。建模过程中所有特征都采用全参数化约束，锥面角度、出料嘴长度、挂耳尺寸都可以根据实际使用场景做快速调整，比如针对大流量加注场景可以放大敞口直径、加大出料嘴口径，针对微量加注场景可以缩小出料嘴内径、延长出料嘴长度，不需要重新搭建基础特征就能完成系列化产品的快速改型。

　　实际使用时，流体顺着光滑的锥面自然汇聚到出料嘴，整个转注过程流畅无阻滞，挂耳结构除了悬挂收纳之外，还可以在加注大流量液体时用手指勾住挂耳，进一步固定漏斗位置，避免液流冲击导致漏斗移位。整个结构没有多余的装饰性特征，所有结构设计都服务于实际使用功能，没有冗余的零件，生产时只需要一套注塑模具就能完成批量生产，后期维护也不需要更换配件，正常使用情况下使用寿命可以达到数年之久。
