定制黄铜板碳钢销高强度合页结构设计

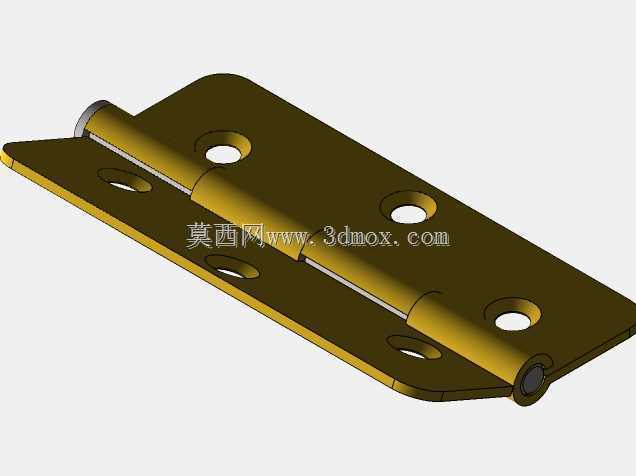

　　在民用家具、工业机柜、特种箱体以及小型设备舱门的铰接连接场景中，常规冷轧钢铰链易在潮湿、高负载开合工况下出现锈蚀、销轴变形、页片弯折等问题，无法满足有一定强度要求与耐腐蚀需求的使用场景，这款定制铰链正是针对这类场景的痛点完成结构设计。从实际使用的功能逻辑出发，该铰链采用双页片铰接的经典结构，两页片分别通过冲压成型的沉头孔实现与安装基体的螺钉固定，页片上的安装孔位按照对称排布逻辑设置，单页片布置三个安装孔，分别靠近页片的三个边角位置，安装时螺钉锁紧后可让页片与安装面完全贴合，避免长期开合过程中出现页片翘曲、螺钉松动的问题。

　　中间的铰接销轴采用普通碳钢材质加工，相比铜质销轴拥有更高的抗剪切强度，在承受门体自重带来的径向载荷时，不易出现销轴弯曲、卡滞的情况，能够适配单扇重量在15kg以内的门体结构，开合频次满足日常使用场景下万次以上开合无明显松旷的要求。页片部分采用黄铜板材冲压成型，黄铜材质本身具备优异的耐大气腐蚀性能，在无额外表面处理的情况下，也能在普通室内环境、轻度潮湿的半户外环境下长期使用不生锈，同时黄铜的金属质感也能适配有外观装饰需求的家具、装饰性箱体的安装需求，无需额外做喷塑、电镀等表面处理即可直接使用。设计过程中，首先明确了铰接结构的转动间隙要求，销轴与页片卷边的配合间隙控制在0.05mm以内，既保证开合转动时无明显卡顿，也避免间隙过大导致门体安装后出现上下窜动、闭合错位的问题。页片的边缘全部做了倒圆角处理，去除冲压产生的锐边毛刺，避免安装和使用过程中划伤操作人员，同时也能减少应力集中，提升页片的抗弯折能力。卷边部分采用多次卷圆成型工艺，保证卷边的圆度与同轴度，让销轴穿入后整段铰接长度上受力均匀，不会出现局部应力过大导致卷边开裂的情况。

　　从安装边界尺寸来看，该铰链展开状态下总长度为100mm，总宽度为70mm，页片厚度为2mm，销轴直径为6mm，安装孔为沉头孔设计，适配M4规格的沉头螺钉，沉头深度1.5mm，保证螺钉锁紧后头部完全没入页片表面，不会突出影响门体的闭合间隙。铰接转动的最大开合角度为180度，能够满足大部分平开门的开合角度需求，两页片闭合状态下的总厚度为5mm，安装时需要在门体与门框之间预留不小于2mm的安装间隙，避免开合过程中出现干涉。在实际选型适配时，需要注意安装基体的材质，如果是安装在木质板材上，需要配合预埋螺母使用，提升连接强度；如果是安装在金属板材上，可以直接采用螺钉锁紧或者焊接预固定后再锁螺钉的方式，保证连接可靠性。

　　相比同规格的普通冷轧钢铰链，这款铰链的黄铜页片在抗腐蚀性能上有明显优势，碳钢销轴则弥补了纯铜铰链抗剪切强度不足的问题，两者结合的结构既保留了铜铰链的外观与耐蚀特性，又提升了整体的承载能力，适合用在对外观有一定要求、同时需要承受一定负载的铰接部位，比如仿古家具的柜门、户外配电箱的检修门、小型设备的观察舱门等场景。建模过程中对卷边部分的成型特征做了还原，能够直接用于结构干涉检查、安装孔位匹配验证，也可以作为同类铰接结构设计的参考样件，调整尺寸参数后即可适配不同规格的门体安装需求。
