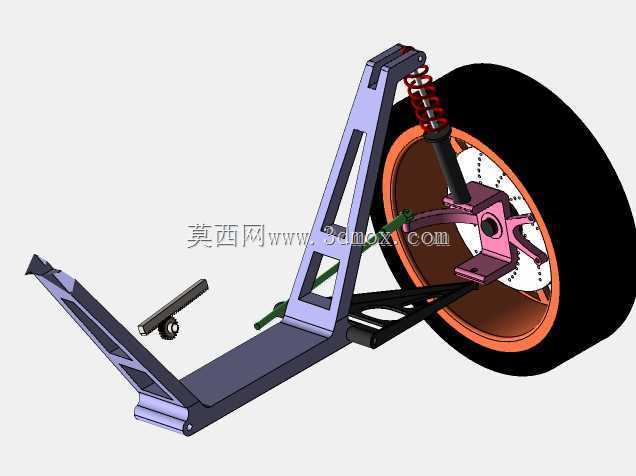

单轮式汽车悬架结构三维设计

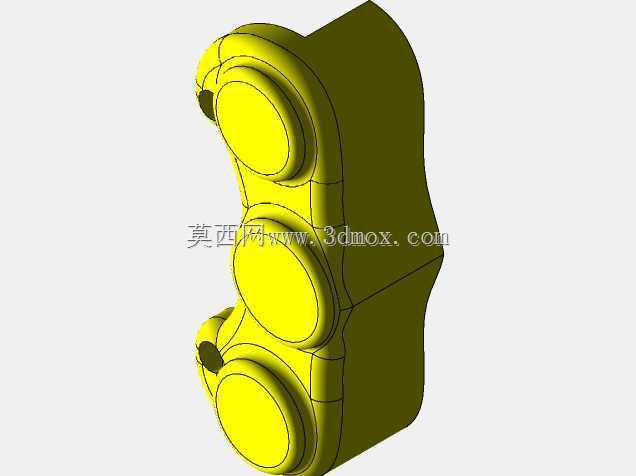

　　这套单轮悬架结构的设计，最初是针对小型越野Baja赛事车辆的前轮承载需求展开的，在非铺装路面的越野行驶、全地形车短途穿越、小型特种作业车行走系统适配场景中都能找到对应的应用落点。从实际用途来看，该结构需要同时承担车轮定位、路面冲击缓冲、制动力与驱动力传递的多重作用，区别于量产乘用车辆的集成式悬架，这套结构采用外露的摆臂布局，更方便赛事场景下的快速拆装与参数调整，维修时不需要拆解过多周边覆盖件，能大幅缩短野外作业的故障处理时间。

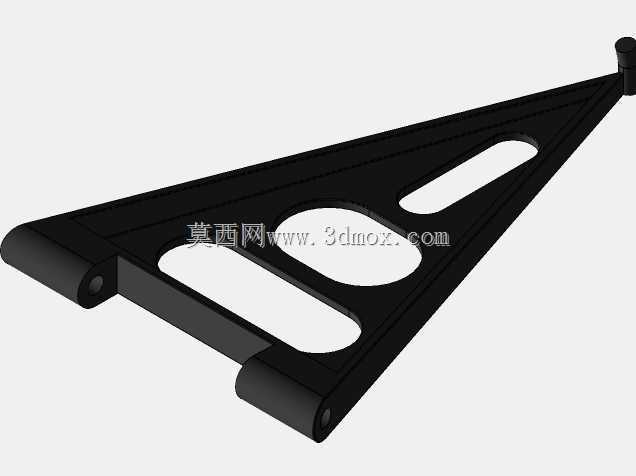

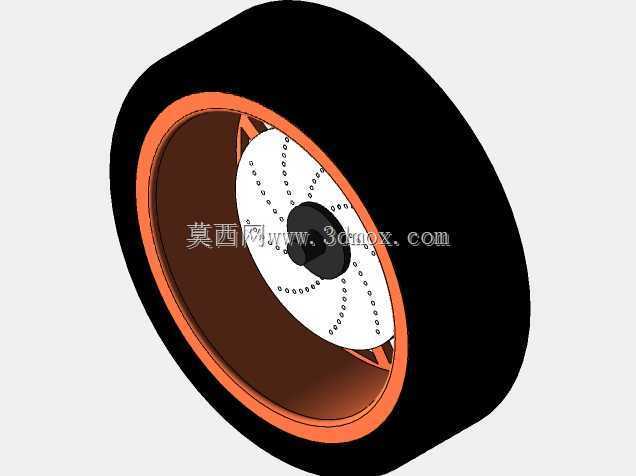

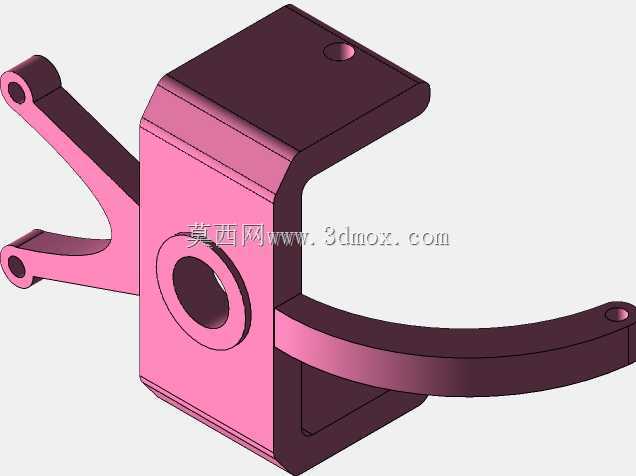

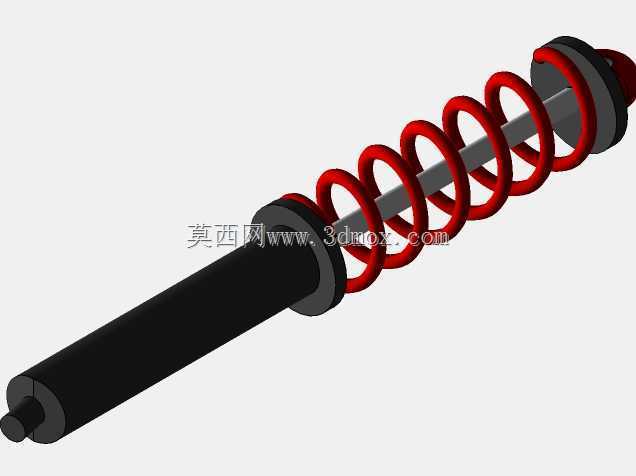

　　功能特性层面，这套结构采用螺旋弹簧搭配筒式减震器的弹性元件组合，弹簧刚度匹配1/4车辆载荷下的动挠度需求，减震器的阻尼行程预留了足够的冲击余量，能应对落差300mm以内的路面冲击而不发生击穿。摆臂部分采用三角形空间桁架结构，相比单片式冲压摆臂，在同等重量下抗扭刚度提升40%以上，侧向受力时的形变量控制在0.8mm以内，能保证大角度转向时车轮定位参数不会出现过大偏移。转向节部分采用分体式连接设计，轮毂轴承安装位的同轴度公差控制在0.02mm以内，既适配常规12英寸越野轮毂的安装尺寸，也能通过更换连接法兰适配不同孔距的轮辋，满足不同赛事的轮胎选型需求。

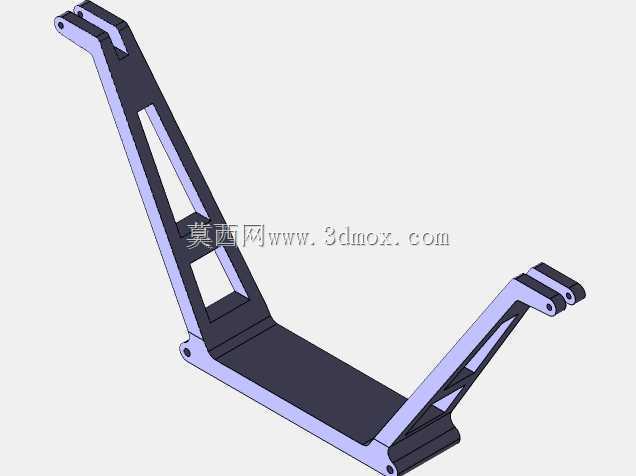

　　设计思路上，这套结构没有照搬量产车的副车架集成方案，而是将摆臂安装点直接设置在主车架的纵梁延伸段上，减少了中间连接部件的重量累积，整体簧下质量控制在12kg以内，能有效提升车轮的地面附着性能。摆臂的铰接点位置经过多轮运动学仿真调整，车轮上下跳动时的前束变化量控制在0.5度以内，外倾角变化匹配越野场景下的接地面积需求，在悬架压缩行程中会主动增加1.2度的负外倾，抵消车身侧倾带来的轮胎接地角度偏移，提升弯道行驶时的抓地力。减震器的上安装点采用斜置布局，与竖直方向呈18度夹角，能同时吸收竖直方向的冲击与纵向的制动冲击力，避免制动时出现过度的点头现象。

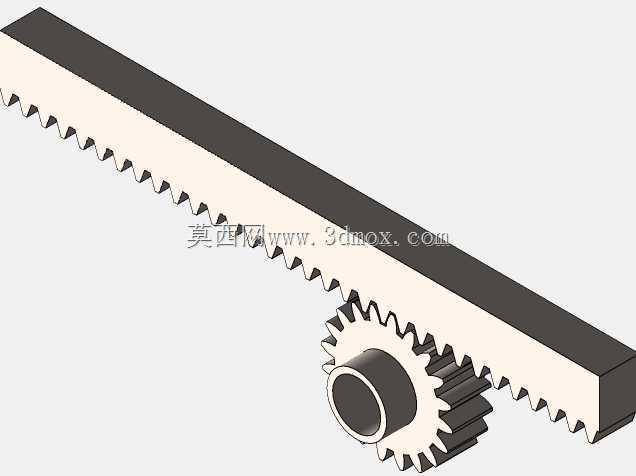

　　外形尺寸与安装边界方面，整套结构在车轮处于中位时的横向宽度为380mm，纵向摆臂长度为420mm，减震器上安装点距离轮心的垂直高度为520mm，适配轮辋直径10-14英寸、轮胎断面宽度200-260mm的越野轮胎。摆臂的车架安装孔位采用统一的12mm螺栓孔规格，孔距为80mm，能直接适配管径40*40mm的方管车架，不需要额外制作转接支架。转向拉杆的安装位预留了20mm的长度调节余量，安装时可以根据整车的转向梯形设计调整拉杆长度，匹配不同轴距车型的转向阿克曼角需求。需要注意的是，这套结构仅作为结构原理展示与设计参考使用，没有标注实际加工公差与材料牌号，实际量产应用时需要根据具体的载荷工况重新做强度校核，摆臂的焊接工艺、衬套的刚度匹配都需要结合实际使用场景做针对性调整，不能直接用于量产车辆的装配。
