基于Arduino控制的蓝牙遥控赛博皮卡小车

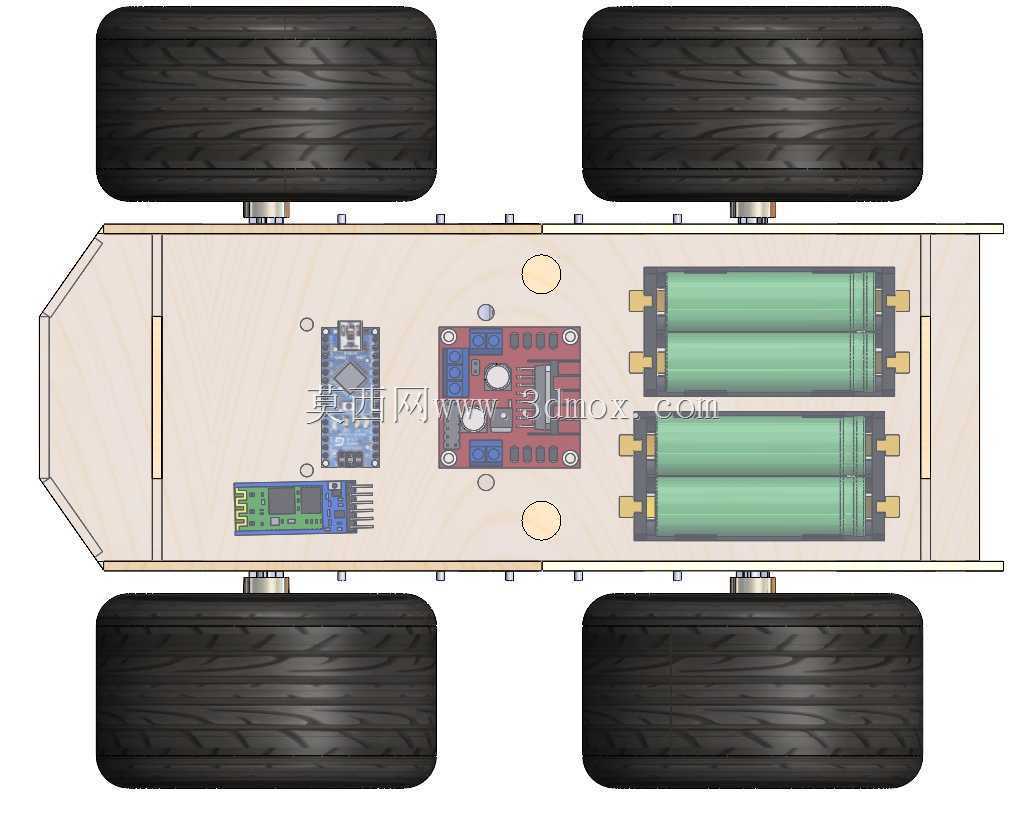

　　这款小型遥控载具的设计定位偏向创客教育、嵌入式开发实训场景，也可作为小型智能移动平台的原型验证载体，整体结构采用层叠式板材拼接方案，主体承载结构选用易加工的平板材质，通过折弯、卡扣配合完成主体舱体的搭建，无需复杂的注塑或金属机加工工序，非常适合个人开发者、学生群体快速复刻制作。从功能实现逻辑来看，整车的运动控制核心采用Arduino nano作为主控单元，搭配L298N H桥驱动模块完成双路直流电机的正反转、调速控制，板载蓝牙模块负责接收外部遥控端的指令信号，可实现前进、后退、左右转向、差速调速等基础移动功能，整套电控系统全部集成在车体中部的封闭舱内，舱体预留了走线槽与模块安装位，主控板、驱动板、蓝牙模块可通过铜柱或双面胶直接固定在底板上，电池仓设置在车体前部配重位置，平衡后部双电机的重量分布，避免车辆急加速时出现抬头翘轮的问题。

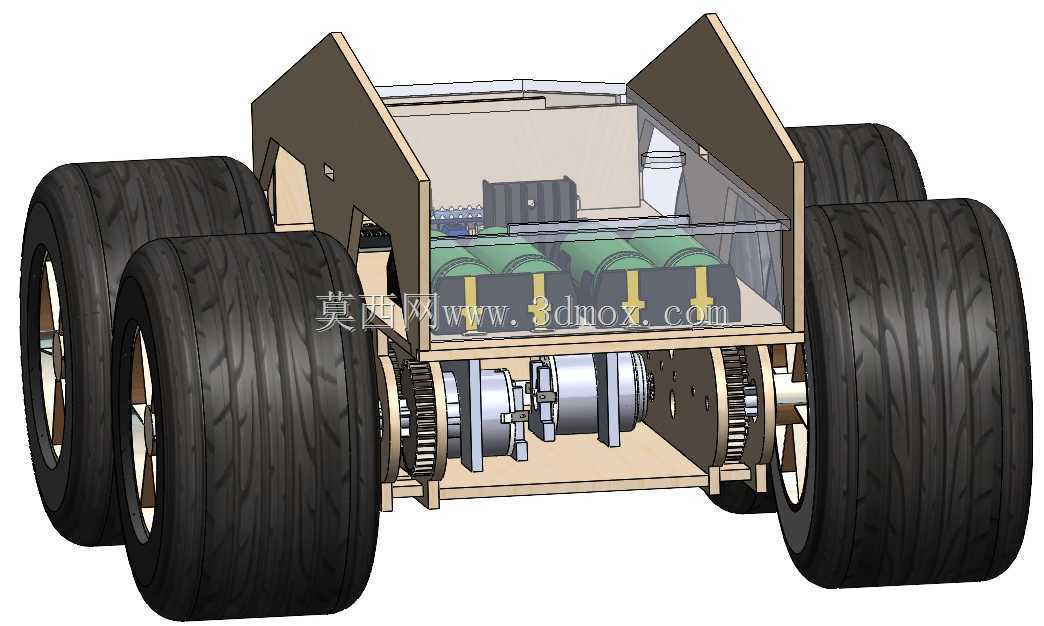

　　行走机构采用四轮布局，前后轴均配置双轮胎组，单轮采用橡胶材质胎面搭配塑料轮毂，轮毂做了辐条式镂空设计，既减轻了转动惯量，也预留了轮毂与电机输出轴的安装配合位，电机通过直接驱动的方式连接后轮轴，前轮为随动转向结构？不对，实际设计中是通过两侧后轮的差速实现转向，前轮仅做承重随动，这样的结构省去了转向舵机的安装空间，简化了控制逻辑，同时双轮胎的配置增大了接地面积，在平整桌面、硬质地面上行驶时抓地力更充足，不易出现打滑空转的情况。

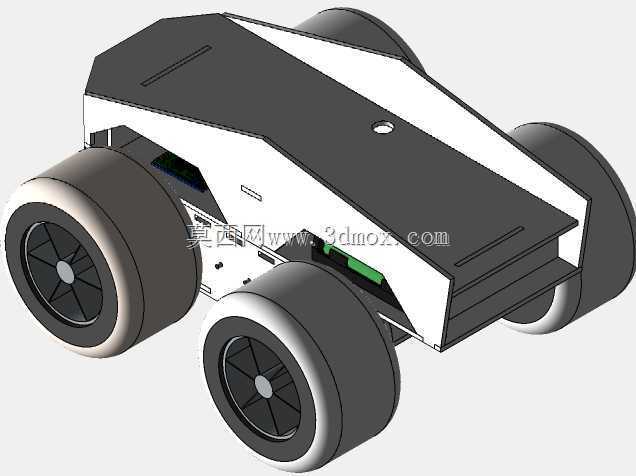

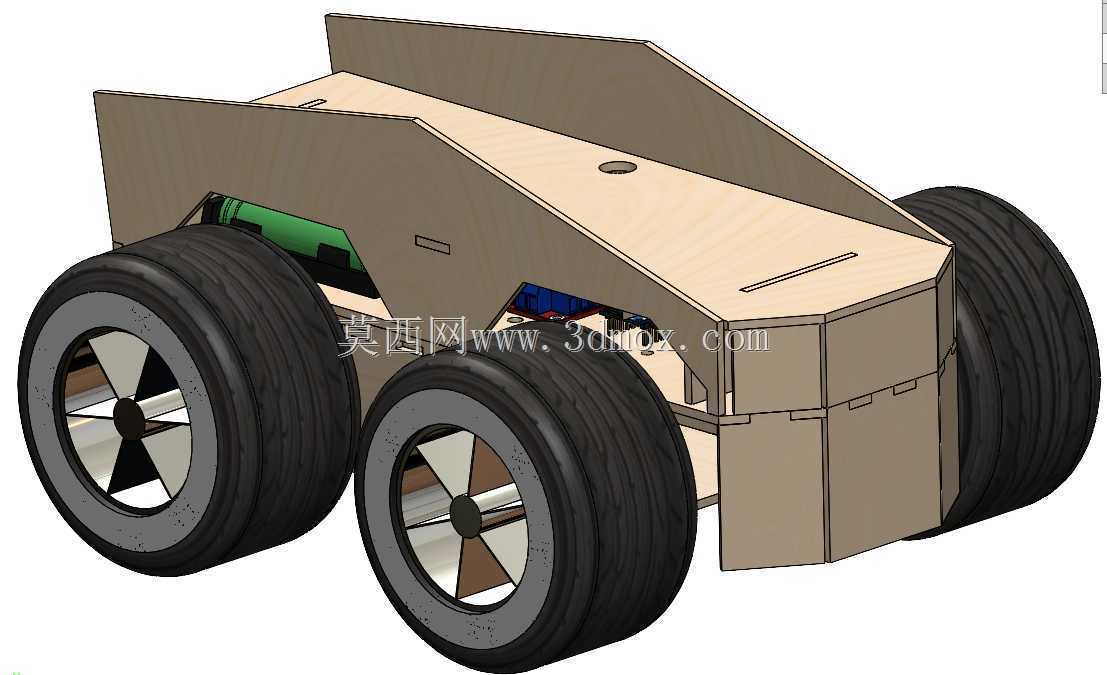

　　外形设计参考了赛博风格皮卡的棱角化造型，整个车体外壳没有曲面结构，全部由平面板材切割后拼接而成，车头做了大角度倾斜的楔形面，车身上部的盖板预留了传感器安装孔位，后期可拓展加装红外避障模块、灰度巡线传感器，拓展成巡线小车、避障小车等不同功能的实训载体，舱体侧面预留了散热缝隙，避免L298N驱动模块长时间大电流工作时积热，同时缝隙也可作为调试时的观察口，不用拆开上盖就能查看内部模块的指示灯状态。安装边界方面，整车的轮距控制在120mm左右，轴距在180mm上下，整体长度不超过220mm，宽度不超过140mm，属于小型桌面级载具，所有板材的切割公差控制在0.2mm以内，拼接时的卡扣配合间隙预留0.1mm，既保证组装时的顺畅度，也不会出现装配后松动晃荡的问题，轮胎与轮拱之间预留了5mm的跳动间隙，即使地面有微小的凸起，轮胎也不会和车体外壳发生摩擦干涉。

　　从实际应用场景出发，这类小型智能小车除了作为嵌入式学习的实训载体外，也可用于小型展会的互动展示道具，或者作为青少年科创比赛的基础载体，开发者可在现有结构基础上加装机械臂、摄像头等模块，拓展出更多功能，整套结构的建模过程完全按照实际加工工艺展开，每一块板材的轮廓、卡扣位置、安装孔位都对应实际切割加工的尺寸，不存在无法落地的虚设结构，电控部分的安装位也按照常用模块的实际尺寸预留，比如Arduino nano的固定孔位对应标准20mm间距的铜柱安装孔，L298N模块的固定孔位也和市售通用模块的尺寸完全匹配，蓝牙模块的天线位置预留了无遮挡的空间，避免金属或板材遮挡信号影响遥控距离。在结构强度设计上，车体底板采用双层板材叠合的设计，承载电机与电池的位置做了局部加厚，避免车辆跌落或者碰撞时底板断裂，车头位置做了突出的防撞棱，碰撞时冲击力会先传递到拼接结构的加强筋位置，不会直接作用到内部的电控模块上，上盖板采用可拆卸设计，通过卡扣与车体主体连接，更换电池、调试模块时不需要拧动螺丝，直接掀开上盖即可操作，大幅降低了后期调试维护的难度。
