离心泵闭式叶轮结构三维设计

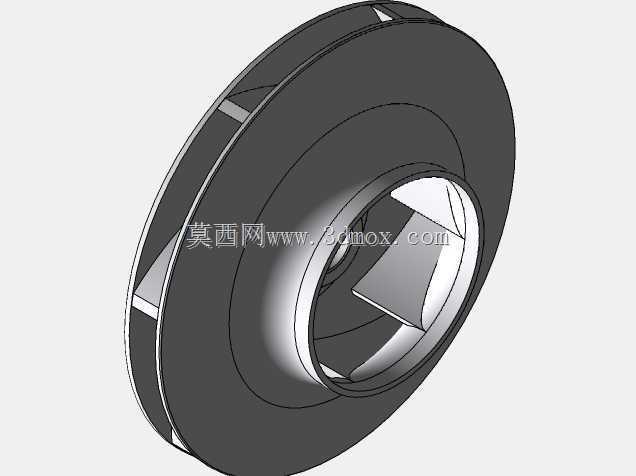

　　这款叶轮是单级离心泵的核心过流转动部件，主要适配卧式端吸离心泵结构，在民用供水、暖通循环、工业冷却、轻度污水输送等场景中承担能量转换的核心作用，工作时随泵轴高速旋转，将叶轮进口处的低压流体通过叶片做功提升压力与动能，最终输送至泵壳流道完成流体输送过程。从结构设计来看，该叶轮采用闭式叶轮构型，包含前盖板、后盖板、扭曲叶片与轮毂安装位四个核心结构部分，叶片采用后弯式扭曲设计，这种设计能够在额定转速下有效降低流体在叶轮流道内的水力冲击损失，提升泵组运行效率，同时减少非设计工况下的径向力波动，降低泵轴与轴承的运行负载。

　　设计过程中首先确定了叶轮的进出口直径参数，进口直径根据额定流量下的介质流速确定，避免进口流速过高产生汽蚀，同时控制进口流速过低带来的叶轮尺寸过大问题；出口宽度结合扬程参数与比转速计算确定，保证流道过流面积匹配流量需求，叶片数选取兼顾了效率与流道堵塞问题，过少会导致流道内流体脱流严重，过多则会增加叶片表面的摩擦损失，同时加大铸造或加工的工艺难度。安装边界方面，叶轮中心的轮毂孔与泵轴采用间隙配合，通过键槽传递扭矩，后盖板侧设置有密封环安装位，与泵体上的密封环配合形成节流间隙，减少叶轮出口高压流体向进口侧的回流泄漏，前盖板侧的轮廓与泵体吸入室的轮廓匹配，保证流体从吸入室平滑进入叶轮流道，避免流道突变带来的局部阻力损失。

　　在实际应用场景中，这类闭式叶轮主要适配输送清水或物理化学性质与水相近的介质，运行时需要考虑叶轮的动平衡精度，由于叶轮高速旋转时的质量不平衡会带来泵组振动，因此在建模完成后需要对叶轮结构进行质量分布校核，在前后盖板的合适位置预留去重区域，方便后续做动平衡校正。设计时还需要考虑叶片与盖板之间的圆角过渡，避免直角位置出现应力集中，在长期交变载荷作用下产生疲劳裂纹，同时圆角过渡也能减少流体在角落位置的滞流区，降低局部冲刷磨损的概率。

　　对于不同的应用场景，该叶轮的基础结构可以做针对性调整，比如输送含少量固体颗粒的介质时，可以适当加厚叶片进口边的厚度，提升耐磨性能；用于高扬程工况时，可以适当调整叶片出口角，匹配扬程需求，但基础的流道构型、安装配合尺寸都保持统一的设计逻辑，保证与标准泵体、泵轴、密封件的互换性。建模过程中需要重点保证叶片型面的光滑度，因为叶片表面的凹凸不平会直接增加水力损失，降低泵的运行效率，同时流道的进出口位置需要做平滑过渡，避免出现台阶或突变，减少流体在流道内的涡流损失。另外叶轮的轴向尺寸需要严格控制，保证安装后叶轮与泵体、密封环的轴向间隙符合设计要求，间隙过大会增加泄漏损失，间隙过小则可能在泵轴窜动时出现动静部件摩擦，损坏设备。
