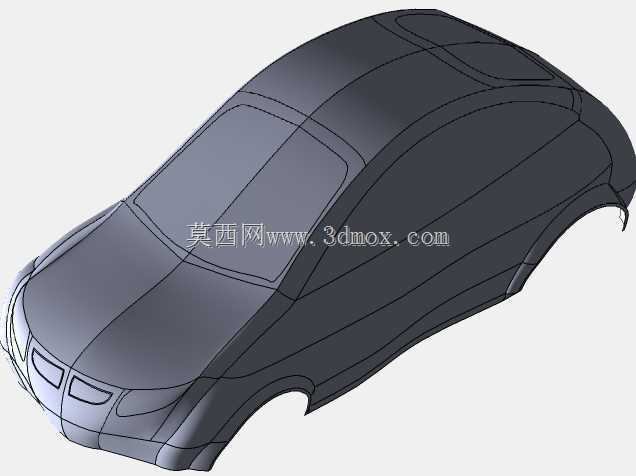

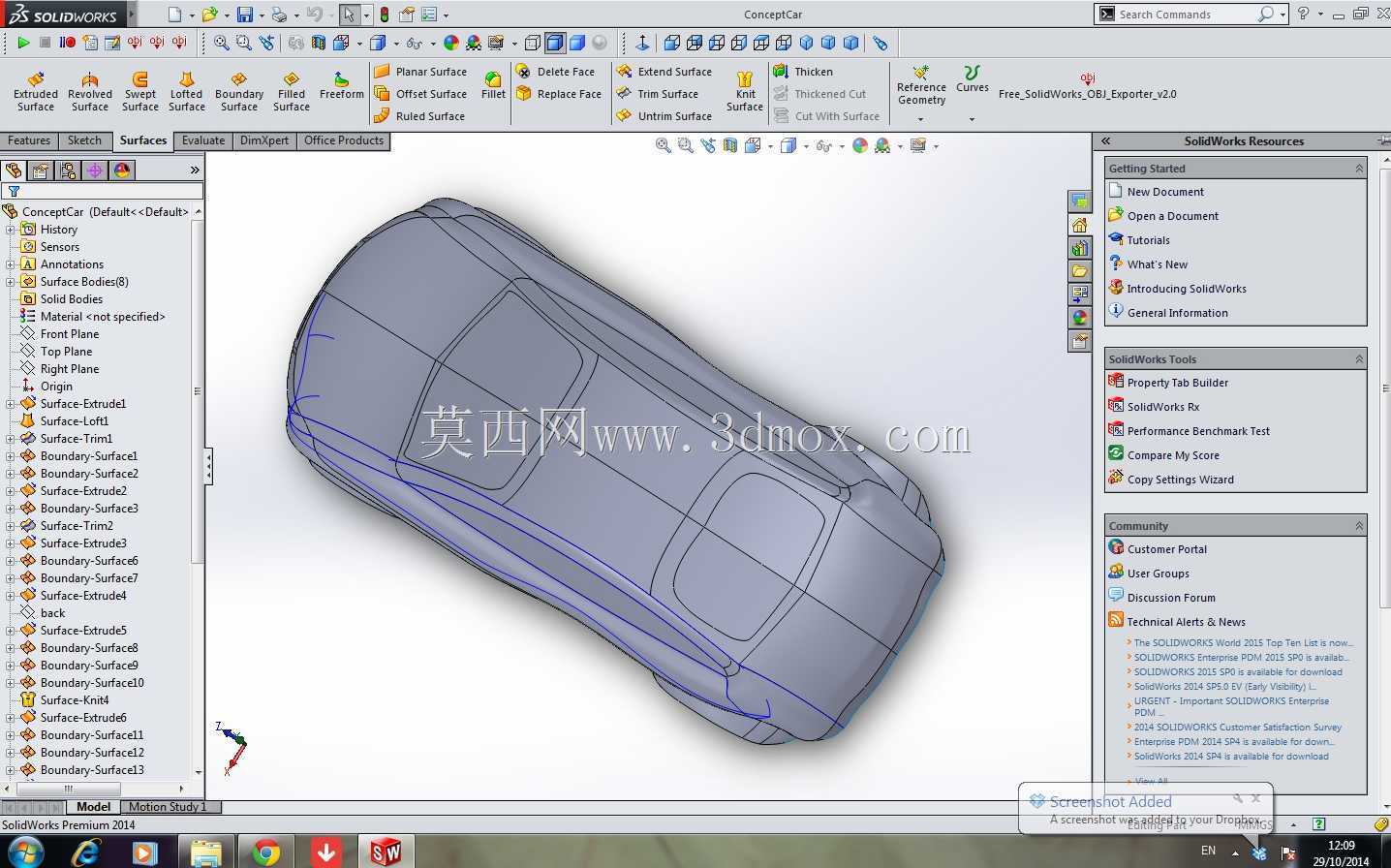

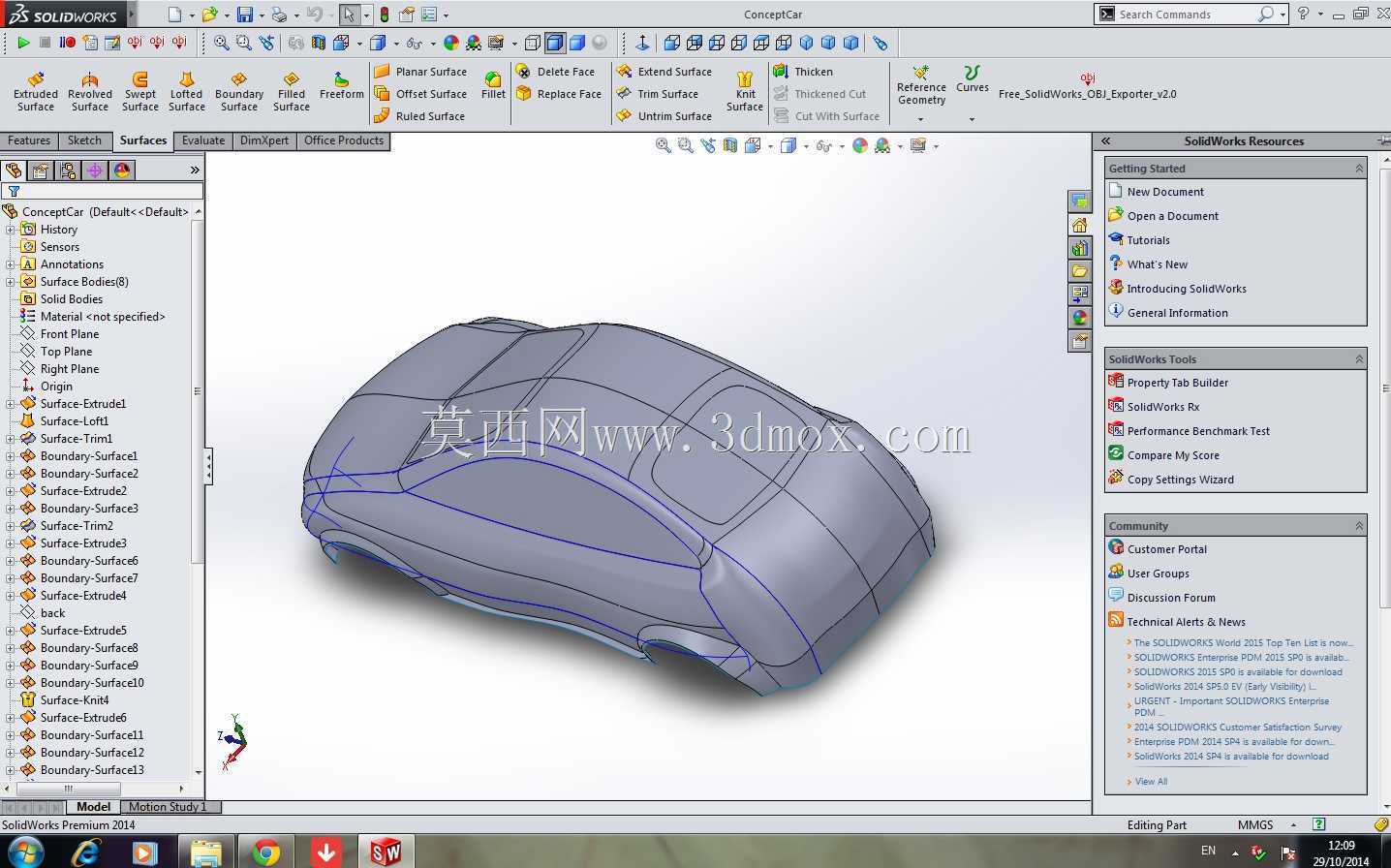

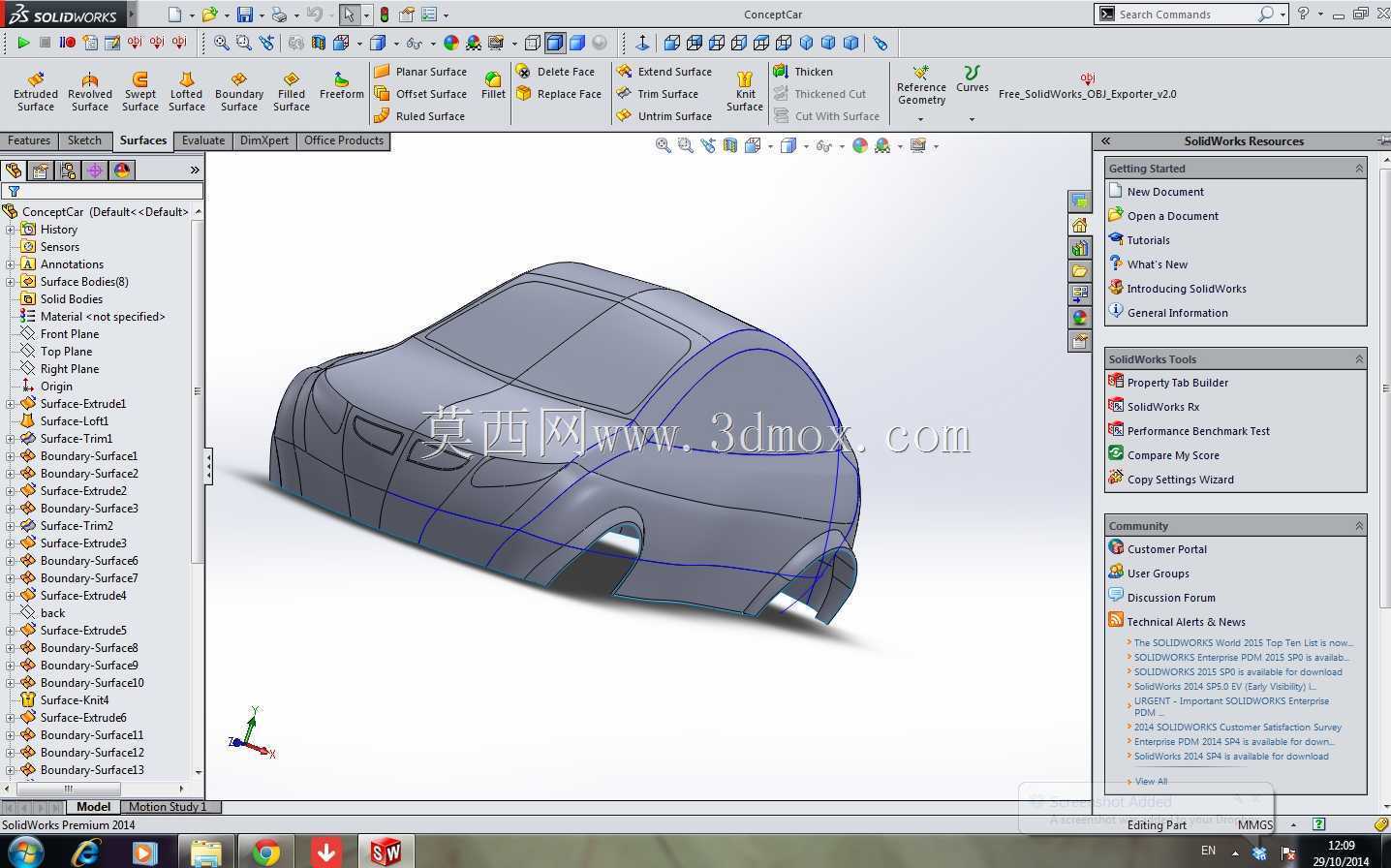

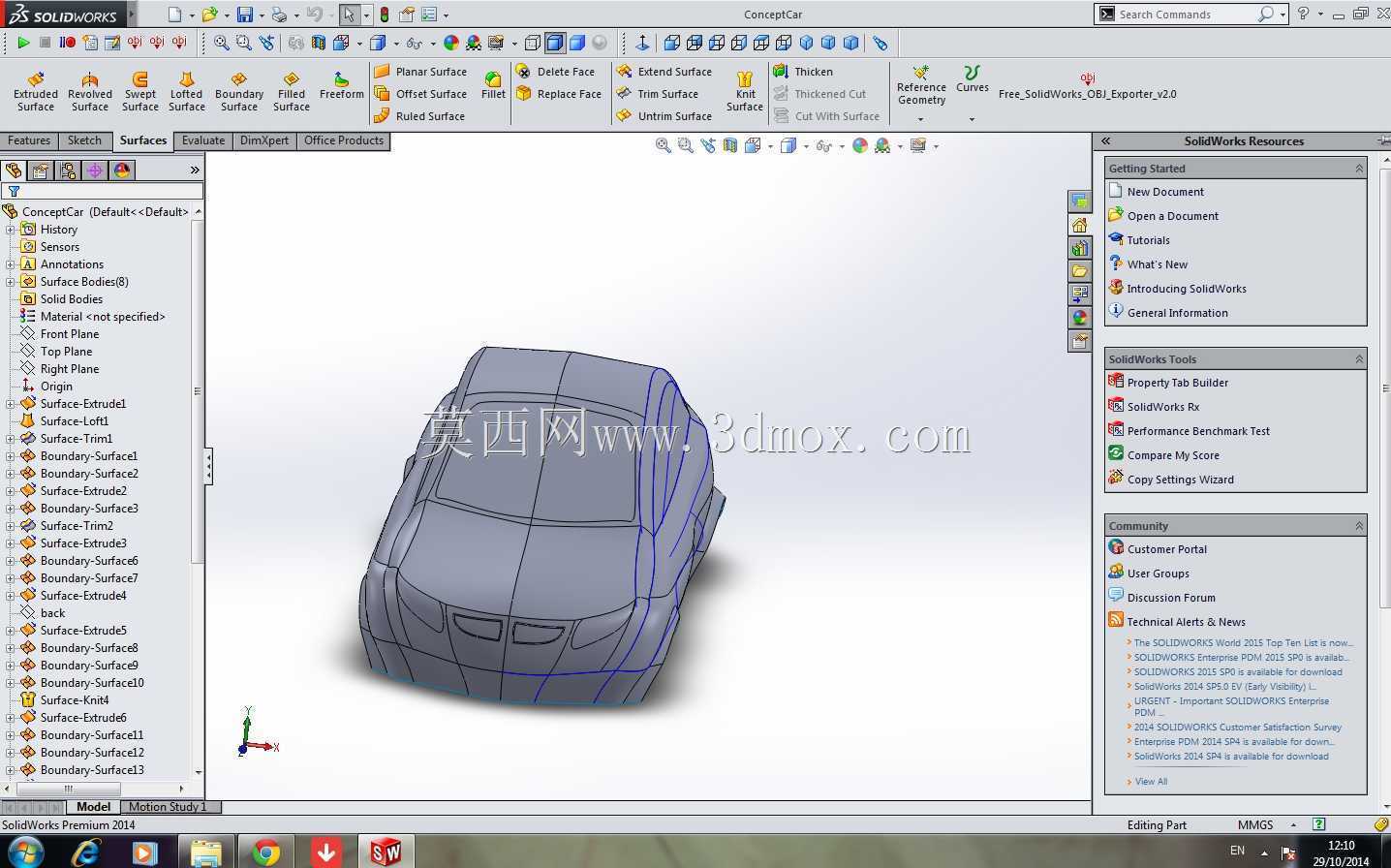

SolidWorks概念乘用车车身曲面建模实例

　　本次建模围绕概念乘用车的车身主体展开，核心服务于前期造型验证阶段的油泥模型对标、空气动力学初步仿真以及结构可行性预演场景，在整车正向开发流程中，这类曲面模型是连接造型创意与工程结构的关键中间载体，能够帮助造型团队与结构团队在项目早期快速对齐设计边界，减少后续油泥评审阶段的反复修改成本。建模过程中优先采用了G2连续的曲面构建逻辑，从车身顶视图的主轮廓线开始搭建骨架，先勾勒出乘员舱的整体空间边界，确保前排驾乘人员的头部、肩部空间满足人机工程的基础要求，再逐步向车头、车尾方向延伸曲面，兼顾了概念车的流线型视觉效果与实际量产时的冲压工艺可行性，避免出现曲率突变导致的钣金成型缺陷。

　　车身侧面的腰线采用了渐变曲率设计，从翼子板位置平缓过渡到车尾，既保留了概念设计的动感特质，也预留了侧围外板的安装定位点，后续可直接在该曲面基础上拆分车门、翼子板等独立覆盖件，匹配车门铰链、玻璃升降器等附件的安装空间。车头部分的曲面做了内收处理，为前保险杠、进气格栅以及大灯组的安装预留了足够的装配余量，同时曲面的倾斜角度经过初步校核，能够在高速行驶时引导气流向车身上方与两侧分流，降低风阻系数的基础数值。车尾部分的溜背造型延续了车顶的曲面走向，没有出现生硬的折角，既保证了尾部的视觉整体性，也为后续尾门、后保险杠以及尾灯的安装预留了贴合面，同时曲面的收尾角度考虑了高速行驶时的尾部涡流影响，能够减少乱流对车辆行驶稳定性的干扰。

　　建模时对车身的整体安装边界做了初步约束，轴距、轮距以及车身整体的长宽高参数都参考了常规紧凑型乘用车的尺寸范围，轮拱位置的曲面预留了轮胎跳动的缓冲空间，避免后续装配悬架系统时出现运动干涉，底盘位置的曲面做了平整化处理，既能够优化整车的空气动力学表现，也为电池包、排气管等底盘部件的布置预留了平整的安装平面。在曲面细节处理上，所有的曲面拼接位置都做了曲率连续检查，没有出现曲面褶皱、收敛过快的问题，能够直接导入渲染软件做材质贴图与光影效果验证，也可以导出为通用格式导入CAE软件做初步的结构刚度、模态仿真，提前排查大曲面的刚性薄弱区域。

　　这类概念车身模型不同于最终的量产数模，不需要考虑过多的细节特征，核心是把整体造型的曲面逻辑梳理清楚，为后续的细节深化提供准确的基准面，在实际项目中，这类模型通常会经过多轮的造型评审修改，每一次调整都可以通过修改骨架线快速驱动曲面更新，大幅提升前期设计的迭代效率，避免从零开始重建模型的重复工作量。建模过程中也兼顾了不同软件之间的格式兼容性，所有曲面都采用了四边面构建逻辑，没有出现多极点的收敛面，导出为STEP、IGS等通用格式时不会出现破面、几何丢失的问题，方便不同岗位的工程师协同开展后续工作。
