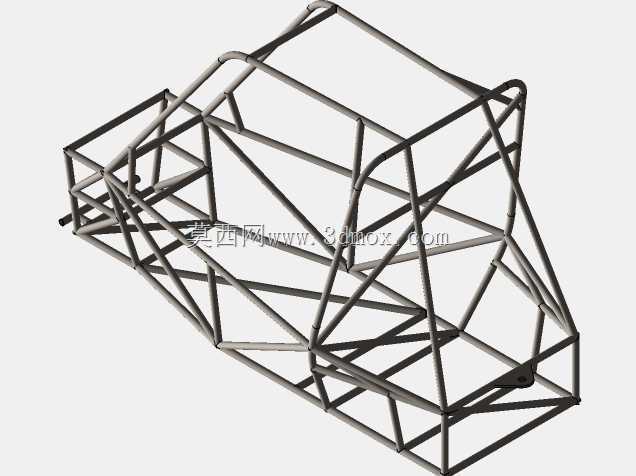

巴哈全地形车钢管防滚车架结构

　　这套钢管桁架式车架是专为越野赛事场景开发的承载核心结构，主要适配非铺装路面高速行驶、飞坡冲击、复杂地形穿越的全地形越野车辆使用场景，作为整车所有子系统的安装基体，承担着动力总成固定、悬架连接、转向系统定位、驾乘人员防护、外覆盖件安装的全部承载功能，是越野类车辆性能表现的核心决定部件。从结构设计逻辑来看，整体采用空间桁架式受力体系，所有杆件均采用圆形薄壁钢管拼接焊接成型，没有采用传统乘用车的冲压焊接式承载车身结构，核心原因是桁架结构可以在同等重量下实现更高的结构刚度与抗扭强度，能够持续承受越野场景下频繁出现的不对称冲击载荷，避免车架在长时间大冲击工况下出现焊缝开裂、结构形变的问题。

　　主防滚环采用大管径厚壁钢管弯折成型，布置在驾乘人员躯干后方位置，是整个车架刚度最高的环形结构，既作为整车翻滚时的核心承力构件，避免上部结构侵入驾乘人员生存空间，同时也作为后悬架上摆臂、减震器上安装点的承载基体，将路面传递的冲击载荷快速分散到整个桁架结构中。前部结构采用多组斜向交叉钢管布置，从主防滚环向前延伸出前纵梁主杆件，中间通过多道横向、斜向支撑管形成稳定的三角受力结构，前悬安装点位置额外增加了局部加强筋管，避免飞坡落地时前悬载荷集中导致的局部变形，前部预留的安装空间可以适配不同型号的单缸内燃动力总成，同时预留了转向机、冷却系统、燃油箱的安装定位点位，所有安装孔位的同轴度、位置度公差都经过匹配校核，能够保证各子系统装配后不会出现运动干涉。侧面结构设计了完整的侧边防撞支撑结构，沿驾乘人员侧面布置了纵向通长钢管，配合斜向支撑形成侧面防撞桁架，在车辆发生侧面碰撞或者侧滑撞击障碍物时，能够将冲击力快速传递到主车架结构，避免侧向结构侵入驾乘空间。车架后部结构围绕后悬架安装点、动力总成固定点做了针对性的刚度强化，后减震器安装位置采用了双管夹持的焊接结构，能够承受减震器压缩、拉伸过程中产生的交变载荷，避免长期使用后出现安装点开裂的问题。

　　从安装边界尺寸来看，整车架的轮距、轴距参数完全匹配越野赛事的规则要求，前部防撞结构突出量、后部动力总成安装空间、驾乘人员舱的内部净空尺寸都经过反复校核，既保证了驾乘人员佩戴安全头盔、系多点式安全带后的操作空间充足，也控制了整车的前后轴荷分配在合理区间，避免出现轴荷偏差过大导致的操控稳定性下降问题。所有钢管的连接节点都采用相贯线切割处理，保证杆件之间的贴合面积足够大，焊接后焊缝长度充足，节点位置没有出现应力集中的锐角结构，能够有效分散节点处的集中应力，提升整车架的疲劳寿命。

　　在实际装配场景中，这套车架可以直接匹配常规的双叉臂独立悬架结构，转向系统的安装点位预留了足够的调节余量，能够根据不同赛道的特性调整前轮前束、主销后倾角等定位参数，动力总成的安装支架可以根据不同型号的单缸发动机做适配调整，不需要对主车架结构做切割改动，大幅降低了赛事车队的改装适配成本。车架下部预留了底部防护板的安装孔位，可以加装高强度铝合金或者钢板材质的底盘护板，避免越野行驶过程中飞石、凸起路面撞击损坏车架下部结构或者油底壳等部件。整个车架的受力路径经过多轮迭代优化，从车轮接地点传递上来的冲击载荷，会通过悬架摆臂传递到车架的各个安装节点，再通过桁架结构的斜向杆件快速分散到整个车架结构中，不会出现单根杆件受力过大的情况，在保证整体结构强度满足赛事极端工况要求的前提下，尽可能控制了整体重量，避免冗余的结构设计增加整车整备质量，影响车辆的动力表现与操控灵活性。
