电火花加工用EDM电极结构设计

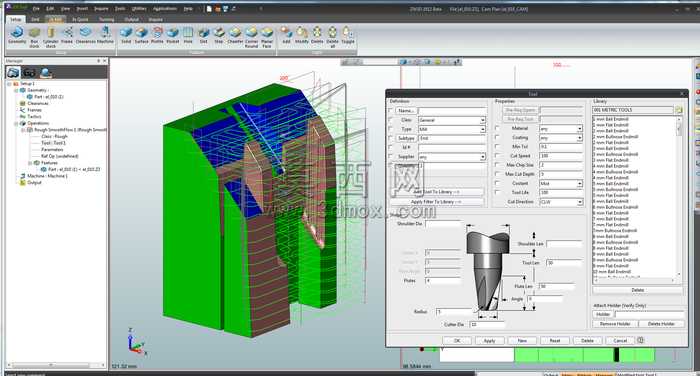

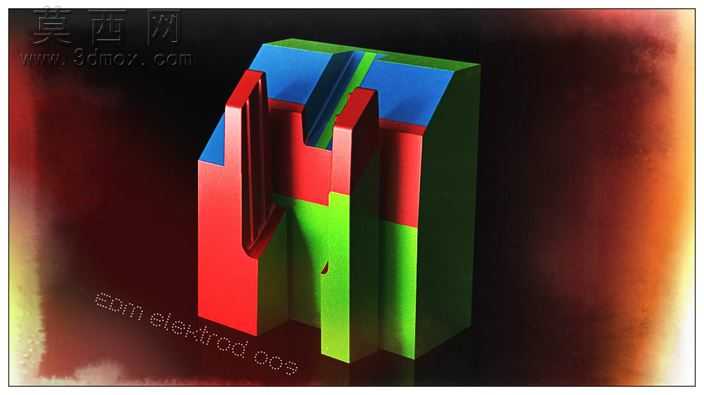

本作品为电火花加工场景使用的EDM电极三维结构设计，建模阶段围绕电火花放电加工的工艺需求展开，首先依据待加工模具型腔的轮廓特征，拆分电极的工作区域与装夹基准区域，通过三维建模软件的草图绘制、拉伸切除、布尔运算等功能，精准构建电极的凹凸配合结构，确保电极工作端的轮廓精度能够匹配模具型腔的加工要求，避免放电加工过程中出现过切、欠切的问题。渲染阶段采用多色材质区分电极的不同功能区域，红色部分对应电极的放电工作端，绿色部分对应电极的装夹定位基准，蓝色部分对应电极的避让结构，通过高对比度的色彩分配，能够直观展现电极各部分的结构边界，方便加工人员快速识别电极的功能分区，降低装夹与加工过程中的误操作概率。材质设置上模拟铜质电极的金属质感，同时对不同功能区域赋予差异化的哑光、半哑光材质属性，既还原真实电极的视觉特征，又能清晰呈现结构的棱边、凹槽、凸起等细节特征。结构设计层面充分考虑电火花加工的放电间隙需求，在电极的工作轮廓处预留了均匀的放电余量，同时设计了多道竖直的排屑槽结构，能够在放电加工过程中引导电蚀产物顺利排出，避免积碳问题影响加工精度与表面质量；电极的装夹区域采用规整的方块结构，方便与机床夹具配合定位，保证电极装夹的同轴度与垂直度，减少加工前的找正时间。设计思路上遵循电火花加工电极的设计规范，将电极的工作部分、定位部分、避让部分进行模块化拆分，既保证电极的加工可达性，又兼顾电极的结构强度，避免细长结构在加工过程中出现变形，同时通过对称式的结构布局，提升电极在放电过程中的受力均匀性，减少电极损耗对加工精度的影响，整体结构完全适配常规电火花机床的装夹与加工要求，可直接用于模具型腔的电火花加工作业参考。
