龙门式数控加工机床三维结构设计

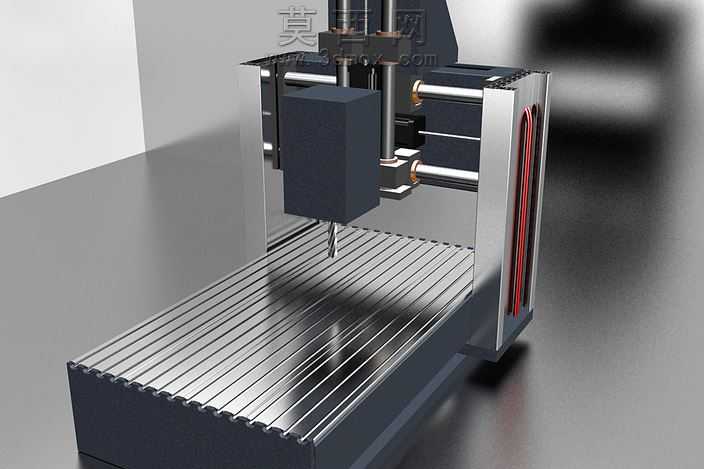

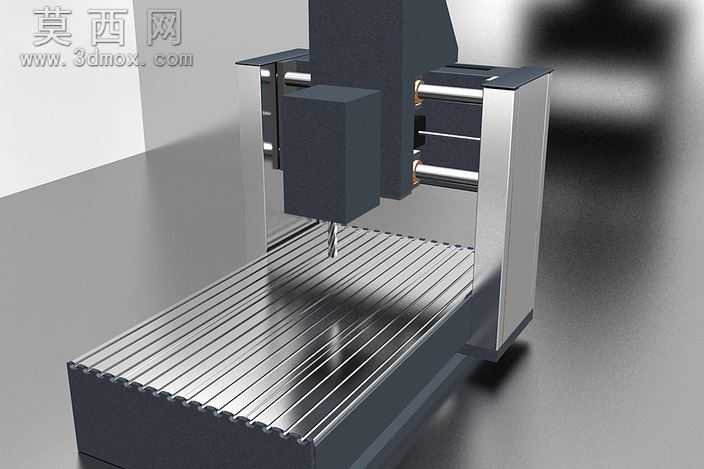

本模型为龙门式数控加工机床的三维设计成果，建模过程严格遵循真实数控加工设备的结构比例与功能逻辑，通过三维建模软件完成全参数化的零件搭建与整机装配。模型整体采用定梁龙门式布局，清晰还原了床身底座、纵向工作台、龙门立柱、横向滑鞍、垂直主轴滑枕、切削主轴等核心功能部件的装配关系，各运动轴的导轨、传动部件均做了精细化的结构还原，能够直观展现数控机床三轴联动的运动逻辑。材质渲染阶段针对不同部件的工业属性做了区分处理：床身、立柱等大型铸造结构件采用哑光深灰铸铁材质，还原铸造件表面的磨砂质感与厚重感；工作台面采用亮面拉丝不锈钢材质，还原金属加工工作台的耐磨金属质感与表面平行齿槽的防滑、排屑结构特征；导轨、传动光轴等运动部件采用抛光镀铬金属材质，突出精密传动部件的高光金属质感与加工精度表现；主轴部件采用哑光黑工程塑料与金属结合的材质表现，还原主轴电机外壳与金属主轴端的材质差异。设计思路围绕数控加工设备的实用功能展开，首先确定机床的加工行程范围，以此推导床身长度、龙门跨度、各轴滑枕的运动行程参数，保证各部件运动过程中无结构干涉；其次针对工作台的T型槽结构做了等比例还原，清晰展现工件装夹的定位结构；主轴部分还原了刀具装夹的锥孔结构与刀柄、切削刀具的装配关系，能够直观展现数控加工的切削执行端结构。整机装配过程严格遵循机械装配的公差逻辑，各导轨安装面、立柱结合面均做了贴合处理，运动部件的滑动接触面预留了合理的装配间隙，既保证模型的结构严谨性，也能为后续的运动仿真、结构受力分析提供可靠的三维模型基础。渲染阶段采用工业产品展示常用的影棚布光方案，通过侧方主光突出金属部件的反光质感与结构棱线，顶部补光消除结构暗部的死黑区域，背景采用渐变灰色调突出机床主体，最终呈现的渲染效果能够清晰展现整机的结构层次与各部件的材质特征，完整还原了龙门式数控机床的工业外观与内部结构逻辑。
