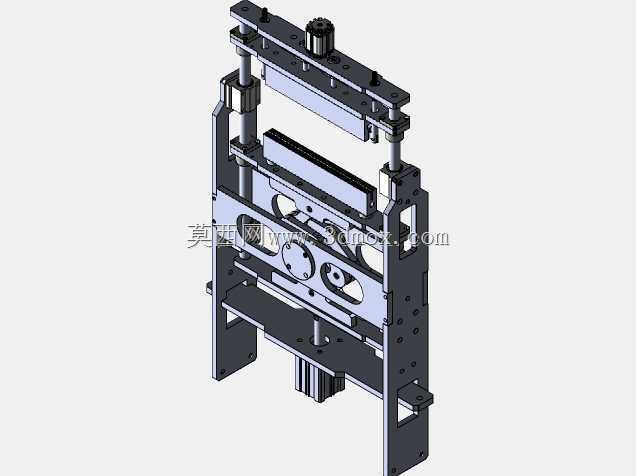

带气动驱动的密封水平夹持钳口结构

　　从功能实现逻辑来看，这套钳口采用气动作为动力源，相比手动螺旋夹紧的结构，夹持力可以通过气源压力做线性调整，针对不同壁厚、不同材质的工件，比如薄硅钢片、绝缘骨架、封装壳体这类易变形工件，可以通过调低供气压力避免装夹变形，针对需要大夹持力的金属件定位，也可以提升气压获得足够的夹紧力矩，不需要更换结构件就能适配多品类工件的装夹需求。钳口的开合行程通过两侧的导向光轴做限位，活动钳体沿光轴做水平直线运动，没有多余的摆动自由度，重复定位精度可以控制在0.02mm以内，满足自动化生产线中工件上料后的定位装夹要求，不需要每次装夹都重新做位置校准。在电子变压器绕制、铁芯叠装、绝缘封装这类对装夹定位精度有明确要求的生产环节里，常规外露式平口钳很容易因为车间内的绝缘漆雾、金属碎屑、粉尘飘入传动间隙，出现夹持力波动、滑动面卡滞的问题，这套带气动驱动的密封水平钳口，就是针对这类洁净度要求较高的装夹场景做的结构优化。整套结构采用立式框架布局，所有传动副都做了内置式密封处理，导向柱与活动钳体的配合位置加装了防尘密封圈，避免生产过程中的细碎杂物进入滑动配合面，长期运行也不会出现进给卡涩、夹持力不均的问题，适配电子元器件组装、小型精密零件压装、薄型工件定位等多种工位的装夹需求。

　　设计过程中优先考虑了安装边界的适配性，整套结构的底部预留了标准化的安装孔位，可以直接固定在标准铝型材工作台面上，也可以通过转接板安装在流水线的定位工位上，整体竖向布局不会占用过多的工作台横向空间，钳口的开合方向与作业面保持水平，工件装夹后不会出现竖向偏移，适配自动化机械手上下料的取放路径，不会因为结构突出造成上下料干涉。结构的传动部分做了隐藏式设计，驱动气缸内置在框架的下部空间，传动连杆全部布置在两块立板之间，外部没有突出的传动部件，一方面避免生产过程中操作人员误触运动部件造成安全隐患，另一方面也减少了外部环境对传动结构的侵蚀，日常维护只需要定期给导向柱加注润滑脂即可，不需要频繁拆解清理内部杂物。

　　钳口的夹持面做了平面度处理，两块钳口的贴合面平行度控制在0.01mm以内，装夹薄型工件时不会出现局部压合不实、工件翘起的问题，针对有特殊装夹需求的场景，也可以在钳口表面更换定制的夹爪垫块，比如带防滑纹的橡胶垫块、带V型槽的圆件夹持块，不需要改动主体结构就能快速切换装夹功能。从安装尺寸来看，整套结构的横向宽度控制在较小范围内，两侧立板的外侧间距预留了足够的操作空间，不会和周边的送料机构、检测探头产生位置干涉，顶部的调节部件可以调整钳口的初始开合位置，针对不同尺寸范围的工件，可以提前调整初始行程，减少气动进给的空行程距离，提升装夹动作的响应速度。

　　在实际生产应用中，这类密封式水平钳口可以直接接入车间的现有气源管路，不需要额外配置液压站或者复杂的电控系统，通过常规的电磁阀就能控制钳口的开合动作，很容易集成到现有的小型自动化设备中，比如变压器插片机、绝缘纸包封机、小型零件检测分选设备上，作为工件定位的末端执行机构使用。相比普通的外露式气动钳夹，这套结构的密封设计可以适应多粉尘、有少量漆雾的生产环境，长期运行的故障率更低，夹持稳定性更好，不会因为杂物进入传动间隙导致夹持位置偏移，对于需要保证装夹一致性的批量生产场景，能有效减少因为装夹定位偏差造成的产品不良。结构的刚性设计也做了针对性优化，两侧的导向柱采用加粗的硬化光轴，配合直线轴承做滑动支撑，夹持过程中钳口不会出现翘头、侧偏的问题，即使承受较大的夹持反力，整体框架的变形量也控制在微米级，保证装夹位置的稳定性，满足后续加工、检测工序对工件位置精度的要求。
