七针迷你DIN圆形连接器结构设计

项目分类:通用五金配件 发布时间:2025-01-05 ID:882580
  • 七针迷你DIN圆形连接器结构设计
  • 七针迷你DIN圆形连接器结构设计
  • 七针迷你DIN圆形连接器结构设计
  • 七针迷你DIN圆形连接器结构设计
  • 七针迷你DIN圆形连接器结构设计

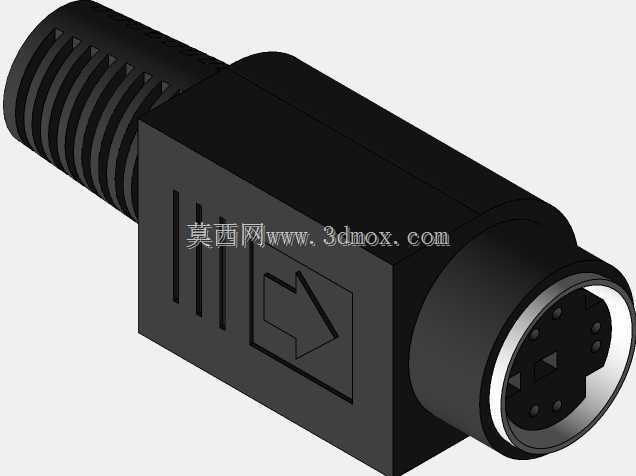

  在工业控制、音视频信号传输、老式外设通讯以及部分小功率电源信号接驳场景里,这类七针迷你DIN连接器是非常常见的互连部件,很多刚接触结构设计的工程师容易把它和普通圆形航空插头混淆,实际上它的定位是小电流、多针脚、低成本的板端或线端互连方案,不需要严苛的防水抗冲击性能,但对插拔手感、针脚对位精度、尾部线缆固定可靠性有明确的工程要求。

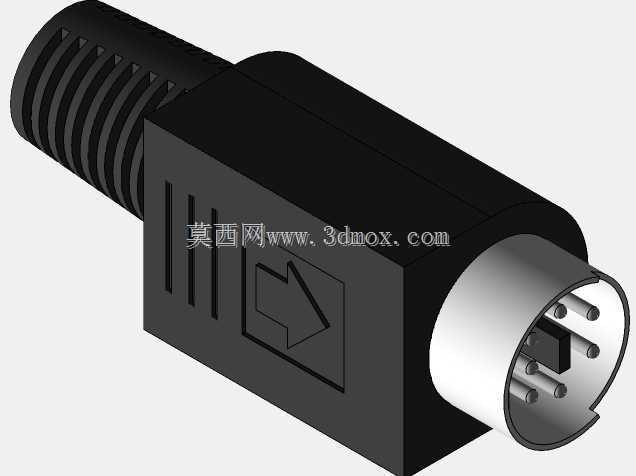

  从结构设计逻辑来看,这款公头连接器首先要解决的是盲插对位问题,金属外壳前端的半圆形定位缺口是核心对位结构,和母端的定位凸台配合后,能保证七个插针以固定角度插入母端插孔,避免针脚错位弯折——很多早期DIY外设改装时出现的插针弯针问题,本质就是对位结构没对准硬插导致的,所以在建模时,定位缺口的角度公差、金属外壳的圆度公差都要控制在合理范围,一般径向间隙留0.1-0.2mm即可,间隙太大容易晃,间隙太小插拔阻力过大。

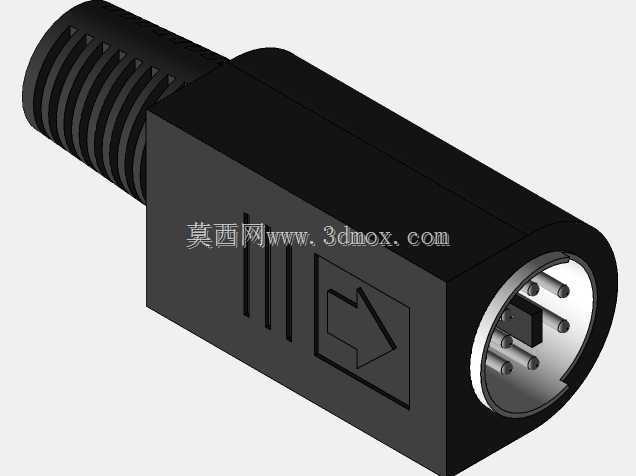

  插针部分采用的是圆柱形铜质插针,表面做镀镍处理,既保证导电性能,也能避免长期使用氧化导致接触不良,七个插针的排布不是均匀圆周分布,而是按照信号定义做非对称排布,和定位缺口配合形成唯一的插入方向,从根本上杜绝反插的可能。插针和内部绝缘基座的配合采用过盈压装结构,绝缘基座一般用PBT或者PA66加玻纤材质,兼顾绝缘性能和结构强度,能承受插拔时的轴向力,不会出现插针后退的问题。

  外壳部分分为前后两段,前段是金属屏蔽外壳,除了定位作用外,还能提供电磁屏蔽效果,减少信号传输过程中的外界干扰,这也是这类连接器当年被广泛用于音视频信号传输的核心原因之一;后段是塑料注塑成型的握持主体,表面做了竖向防滑槽,方便用户插拔时施力,不会因为手滑导致插拔困难。握持主体上模压的箭头标识是插拔方向提示,箭头指向插合方向,即使没有使用经验的操作人员,看到标识也能快速判断插拔施力方向。

  尾部的线缆防护结构是容易被忽略的设计细节,这段带多道环形凹槽的软胶尾套,一般用PVC或者TPE软胶材质,和线缆外皮紧密贴合,一方面能释放线缆弯折时的应力,避免线缆根部因为反复弯折出现线芯断裂,另一方面也能起到一定的防尘作用,减少灰尘从尾部进入连接器内部。建模时尾套的内孔尺寸要和适配的线缆外径匹配,一般过盈量控制在0.3-0.5mm,既能抱紧线缆,也不会因为过盈量太大导致装配困难。

  从安装边界来看,这类线端公头连接器不需要额外的面板安装结构,属于自由端连接器,适配的线缆一般是多芯屏蔽线,线径范围通常在4-6mm之间,整体长度控制在35-40mm,最大外径不超过15mm,在设备内部布线时不会占用过多空间,适合空间紧凑的消费电子、小型工业控制设备内部使用。插拔寿命方面,按照常规设计标准,这类连接器的插拔次数不低于1000次,足够满足设备全生命周期的使用需求,不需要频繁更换。

  在实际选型应用时,需要注意这类连接器的额定电流一般不超过1A每针,额定电压在30V以下,仅适合信号传输或者小功率供电场景,不能用于大电流动力传输,很多新手工程师容易犯的错误就是用这类连接器接驳功率较大的负载,导致插针发热氧化,最终出现接触不良甚至烧蚀的问题。另外在三维建模过程中,要注意金属外壳和内部绝缘基座的同轴度,插针的伸出长度要统一,误差控制在0.1mm以内,否则会出现部分插针接触不到位的问题,影响信号传输的稳定性。
