多层立式自然对流太阳能干燥装置

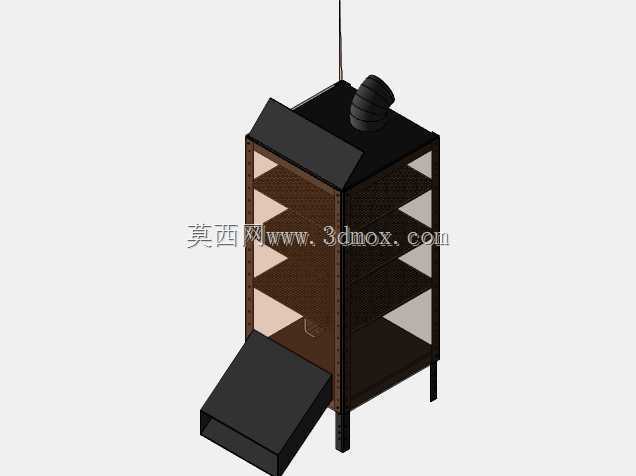

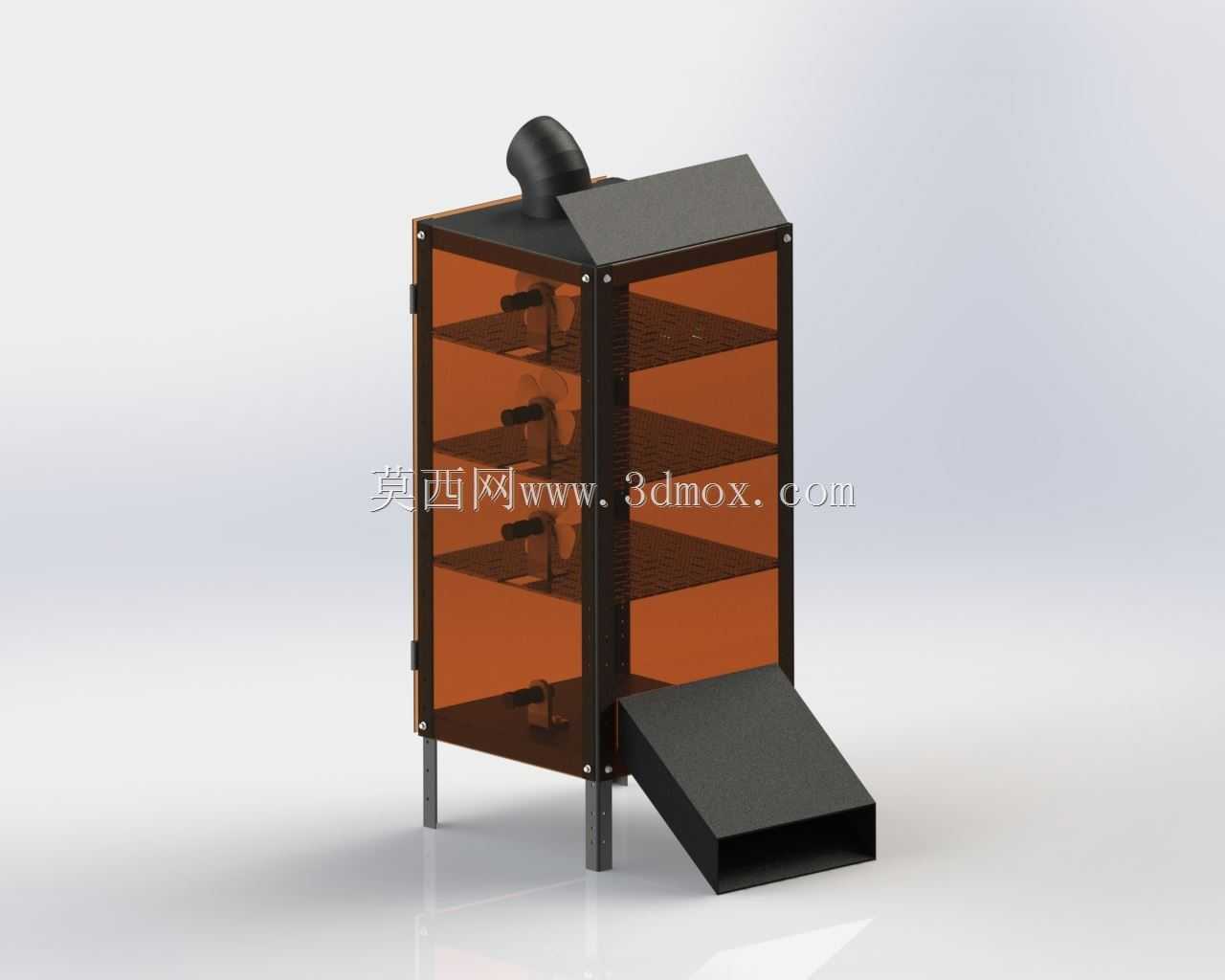

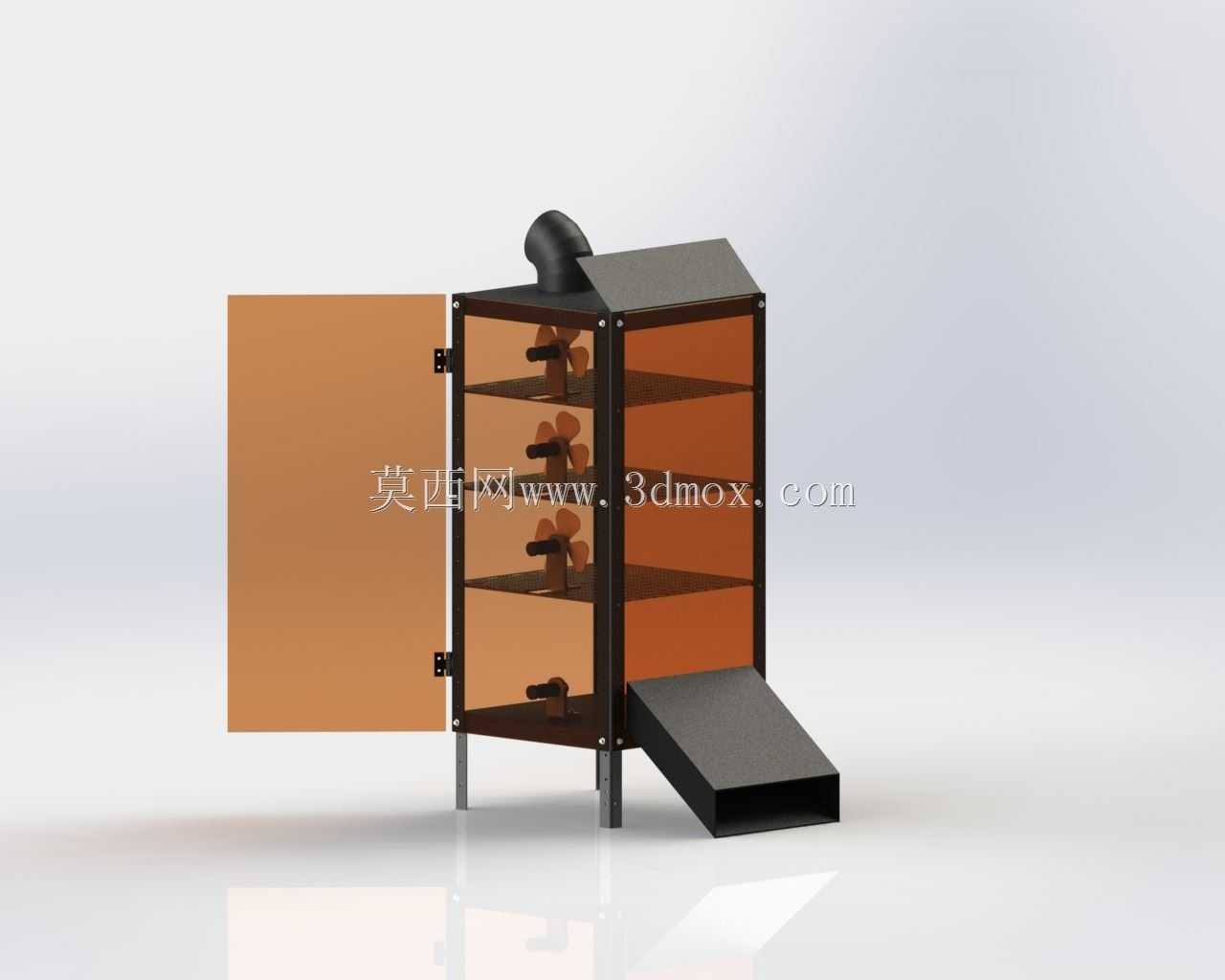

　　这套立式多层结构的干燥装置，核心依托太阳辐射热能实现物料脱水作业，在小型农产品加工、农户零散物料干燥、户外无供电区域的物料处理场景中适配性极强，不需要外接动力电源即可完成常规干燥作业，尤其适合叶类作物、根茎切片、小型中药材等热敏性物料的低温干燥处理，避免高温烘干破坏物料内部有效成分。从结构设计逻辑来看，整体采用立式框架布局，底部预留支撑腿将整机抬离地面，避免地面潮气侵入干燥腔室，下部倾斜设置的进风通道直接连通外界环境，空气进入腔体后被太阳辐射加热的腔壁升温，密度降低后自然向上流动，逐层穿过每层的物料承托网板，携带物料蒸发的水汽从顶部的排气弯管排出，全程依靠冷热空气密度差形成自然对流，不需要额外配置风机动力部件，大幅降低设备的制造成本与后期运维难度。

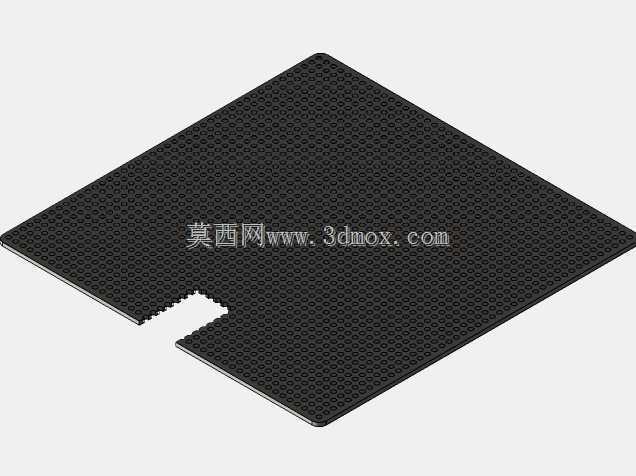

　　设备的腔体正面采用透光隔热面板，既可以让太阳辐射直接射入腔体内部加热空气与物料，又能减少腔体内部热量向外散失，提升热能利用效率；每层承托板采用镂空网格结构，保证上下层之间的气流通畅，不会出现气流短路或者局部滞流的问题，每层的层间距经过匹配计算，既保证物料铺放后有足够的气流流通空间，又不会因为层间距过大导致腔体内部温度分层明显，影响整体干燥均匀度。从安装边界来看，整机占地尺寸较小，仅需要平整的硬化地面即可放置，不需要额外做混凝土基础固定，顶部的倾斜集热面朝向正南方向放置即可获得最佳的受光角度，不需要复杂的角度调节机构；侧面设置的快开式门板结构，方便操作人员逐层取放物料，门板与框架之间采用简易卡扣压紧，配合密封胶条减少热量从接缝处散失。

　　设计过程中重点考量了无动力场景下的气流组织合理性，通过调整顶部排气口的通径与下部进风口的面积比，控制腔体内的气流流速在合适区间，既保证气流能够及时带走物料蒸发出的水汽，又不会因为流速过快导致腔体内温度升不上去，延长干燥周期；腔体内部的导流结构可以让进入的热空气均匀分布到每层物料的表面，避免边角位置出现干燥死角，物料铺放厚度在3到5厘米区间时，各层的干燥速率差可以控制在较小范围内，不需要频繁调换物料层的位置来保证干燥均匀度。

　　设备的外露支撑件均采用防锈材质处理，适应户外露天放置的使用环境，底部的倾斜进料/出风通道同时可以起到挡雨作用，避免雨天雨水顺着进风口灌入腔体内部，顶部的排气弯管出口做了向下的弯折设计，同样可以防止雨水或者杂物落入排气通道堵塞气路。在实际使用过程中，操作人员只需要提前将待干燥的物料均匀铺放在各层网板上，关闭侧门后将设备放置在向阳无遮挡的位置即可自动完成干燥过程，不需要专人值守操作，单日晴好天气下可以完成常规果蔬切片的干燥作业，相比传统露天晾晒的方式，能够减少物料被灰尘、虫蝇污染的概率，同时干燥周期更短，物料的成品品质更稳定。
