CSWP认证考试段一练习用连杆支座结构

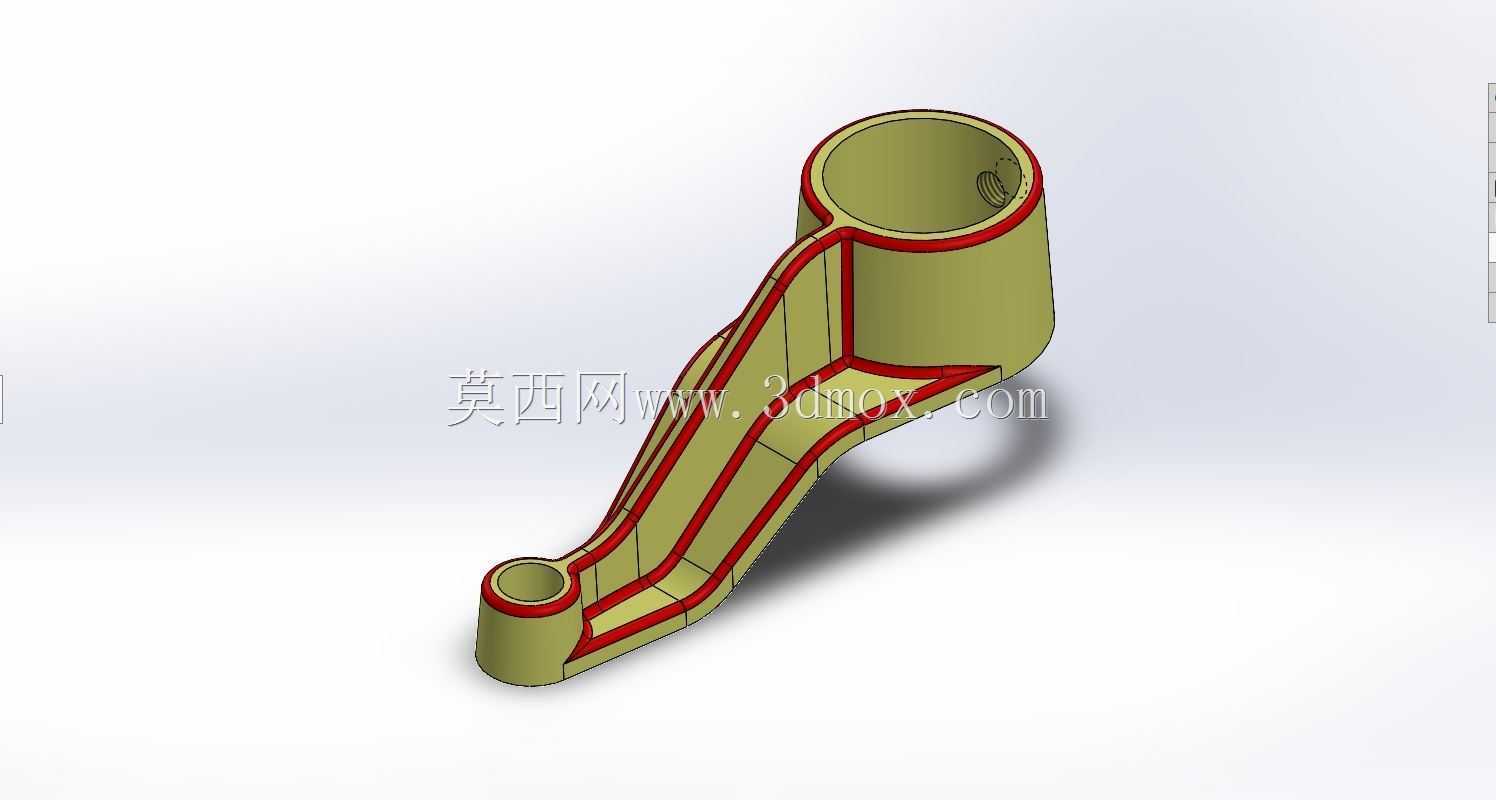

　　这款铰接式连杆支撑构件，是SolidWorks专业认证考试段一的典型练习建模对象，其结构完全贴合工业场景中常见的摇臂连杆类零件的设计逻辑，在各类传动机构、执行机构末端有着广泛的应用场景，比如轻工机械的摆臂传动结构、小型自动化设备的连杆支撑单元、检测设备的角度调节铰接部件，都能看到同构型零件的身影。从实际用途来看，这类零件核心作用是实现两个不同轴径铰接点之间的刚性连接，同时传递往复摆动的扭矩与拉力，两端的筒状结构分别适配不同直径的铰接销轴，大端通常作为固定铰接端与设备基座的转轴配合，小端则作为活动端连接驱动杆或者执行末端，中间的斜向连接臂承担两个铰接点之间的力传递作用，需要承受周期性的交变载荷，因此结构设计上对壁厚均匀性、转角过渡的应力控制都有明确要求。

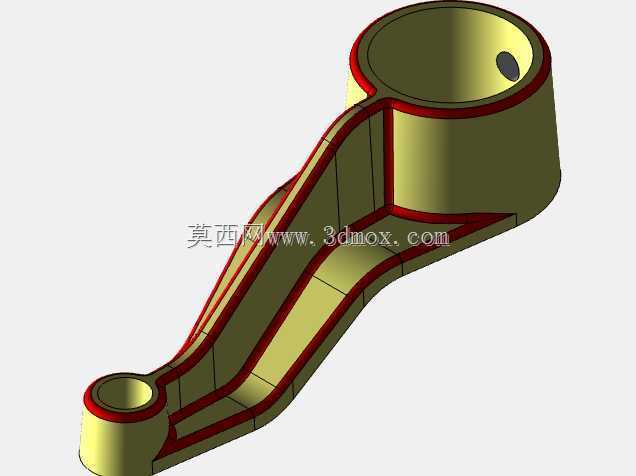

　　从设计思路层面拆解这个零件，首先要确定两个铰接筒的中心距，这是整个零件的核心尺寸基准，直接决定了连杆的摆动行程与传动比，建模时通常先以两个筒的中心轴线作为草图基准，绘制两端的同心圆轮廓，确定大小筒的内径、外径以及轴向长度，其中大端筒的轴向长度更长，是因为固定端需要承受更大的倾覆力矩，更长的配合面可以提升销轴连接的稳定性，减少铰接处的晃动量；小端筒的轴向长度稍短，适配活动端较小的连接空间，降低运动过程中与周边构件的干涉风险。中间的连接臂采用等壁厚的斜向结构，外壁与两端筒的外圆柱面相切过渡，内壁则与两端筒的内孔边缘平滑衔接，这种相切设计一方面可以避免应力集中，在交变载荷作用下减少转角处的疲劳断裂风险，另一方面也能让铸造或者注塑成型过程中的材料流动更顺畅，减少成型缺陷。连接臂与筒体衔接的位置设置了加厚的红色轮廓区域，这其实是结构加强的翻边结构，沿着连接臂的轮廓边缘设置凸起的加强边，不需要大幅增加整体壁厚就能显著提升连接臂的抗弯曲、抗扭转刚度，有效控制零件的整体重量，符合轻量化设计的工程需求。

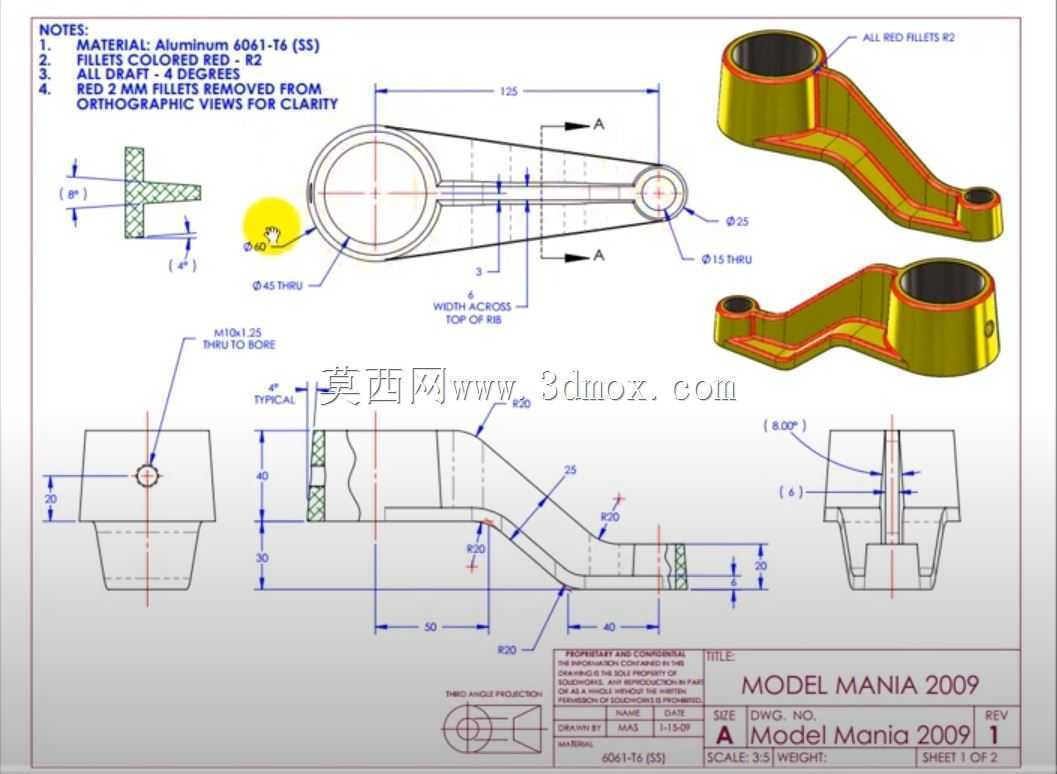

　　从外形尺寸与安装边界来看，这类练习件的尺寸设定完全贴合工业实际应用的中小型连杆参数，大端筒的内径通常适配直径12-16mm的铰接销轴，外径控制在22-28mm区间，轴向长度在30-40mm之间，小端筒的内径适配6-10mm的销轴，外径在12-18mm区间，轴向长度在15-20mm之间，两个铰接点的中心距通常设定在80-120mm区间，这个尺寸区间的连杆广泛应用在小型自动化设备、办公机械、轻工纺织设备的摆臂机构中。安装边界上需要重点关注连接臂的摆动空间，由于连接臂是斜向布置，在绕大端销轴摆动的过程中，臂身的外轮廓会扫过一个扇形区域，设计周边配套结构时需要预留至少2mm的安全间隙，避免运动过程中发生碰撞；同时两端筒的端面需要与配合件的安装面保留0.5-1mm的轴向间隙，防止转动过程中出现端面摩擦卡顿。零件的壁厚设计保持均匀，基本维持在3-4mm之间，不管是采用金属压铸还是工程塑料注塑成型，均匀的壁厚都能有效避免冷却过程中的缩痕、变形问题，提升成品的尺寸精度。另外两端筒的内孔需要设置一定的倒角，方便销轴的装配导入，也能去除内孔边缘的毛刺，避免装配时划伤销轴表面影响铰接的顺滑度。

　　在实际建模练习过程中，这个零件可以很好地训练草图几何约束、拉伸凸台/基体、抽壳、特征圆角等核心建模命令的使用，尤其是中间连接臂与两端筒体的相切衔接，需要精准控制草图的相切约束，才能保证实体衔接处没有缝隙或者突兀的棱角，这也是CSWP考试中重点考察的建模规范点，即保证零件特征之间的全约束，避免出现悬空或者无约束的轮廓线，确保后续修改参数时模型不会出现特征报错。从工程应用的角度来说，这类连杆零件的建模精度直接影响后续装配的干涉检查结果，因此建模过程中需要严格按照尺寸基准来创建特征，优先以两个铰接孔的中心作为尺寸标注基准，再依次推导其他结构的尺寸，保证尺寸链的合理性，减少累积误差。
