汽车悬架用圆柱螺旋压缩弹簧结构

　　圆柱螺旋压缩弹簧是汽车悬架系统里承担缓冲减振核心功能的弹性元件，日常行驶过程中，路面传递的颠簸冲击会先作用在车轮端，再通过悬架摆臂传递到弹簧位置，这时候弹簧会通过自身的可控弹性变形吸收冲击能量，避免刚性冲击直接传递到车身，既提升驾乘人员的乘坐舒适度，也能减少车身结构、底盘连接部件受到的交变冲击载荷，延长整车底盘部件的服役寿命。除了乘用车悬架场景，这类等节距圆柱螺旋弹簧也广泛应用在ATV全地形车、轻型载货皮卡的悬架结构中，部分工业减振台、重型设备的隔振结构里也会用到同结构不同参数的弹簧产品。

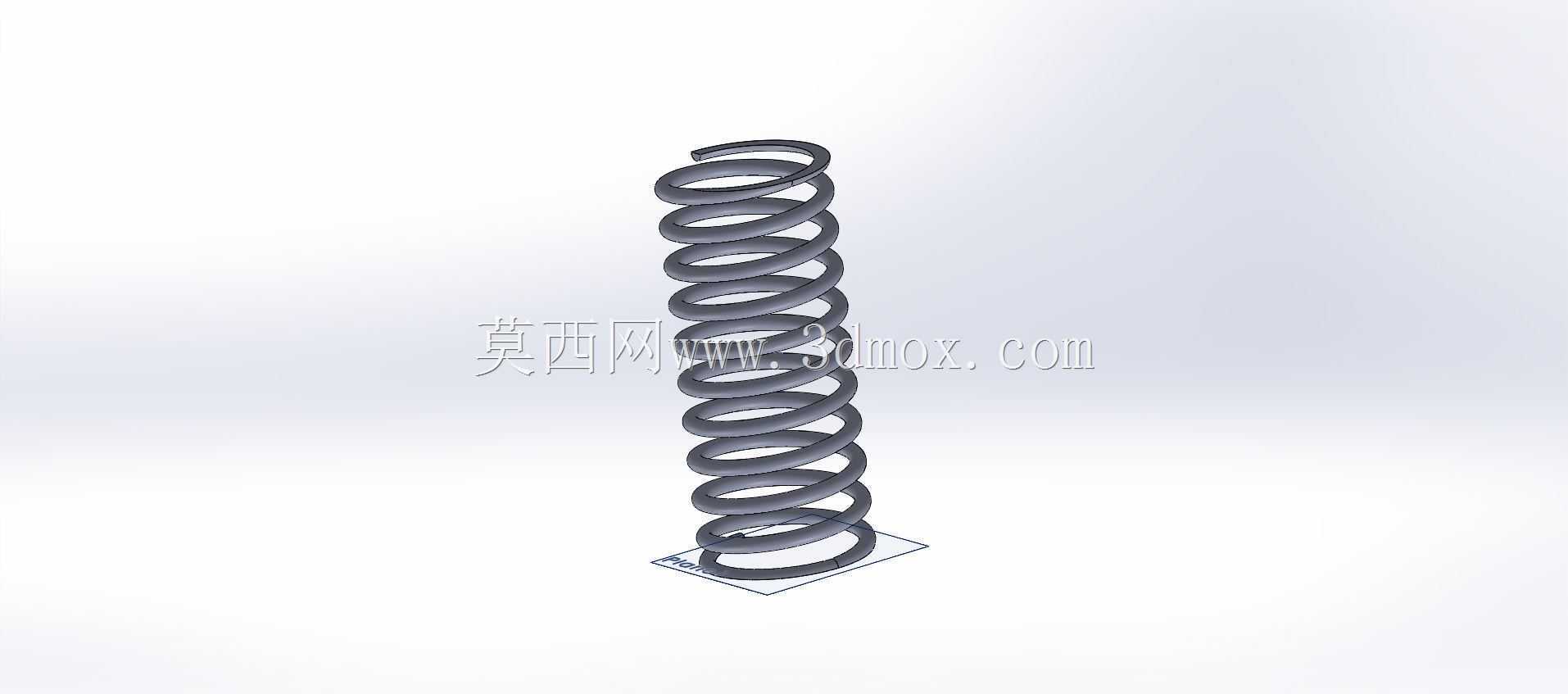

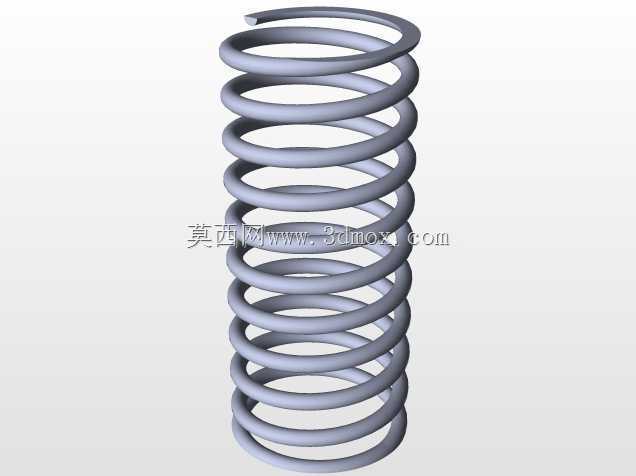

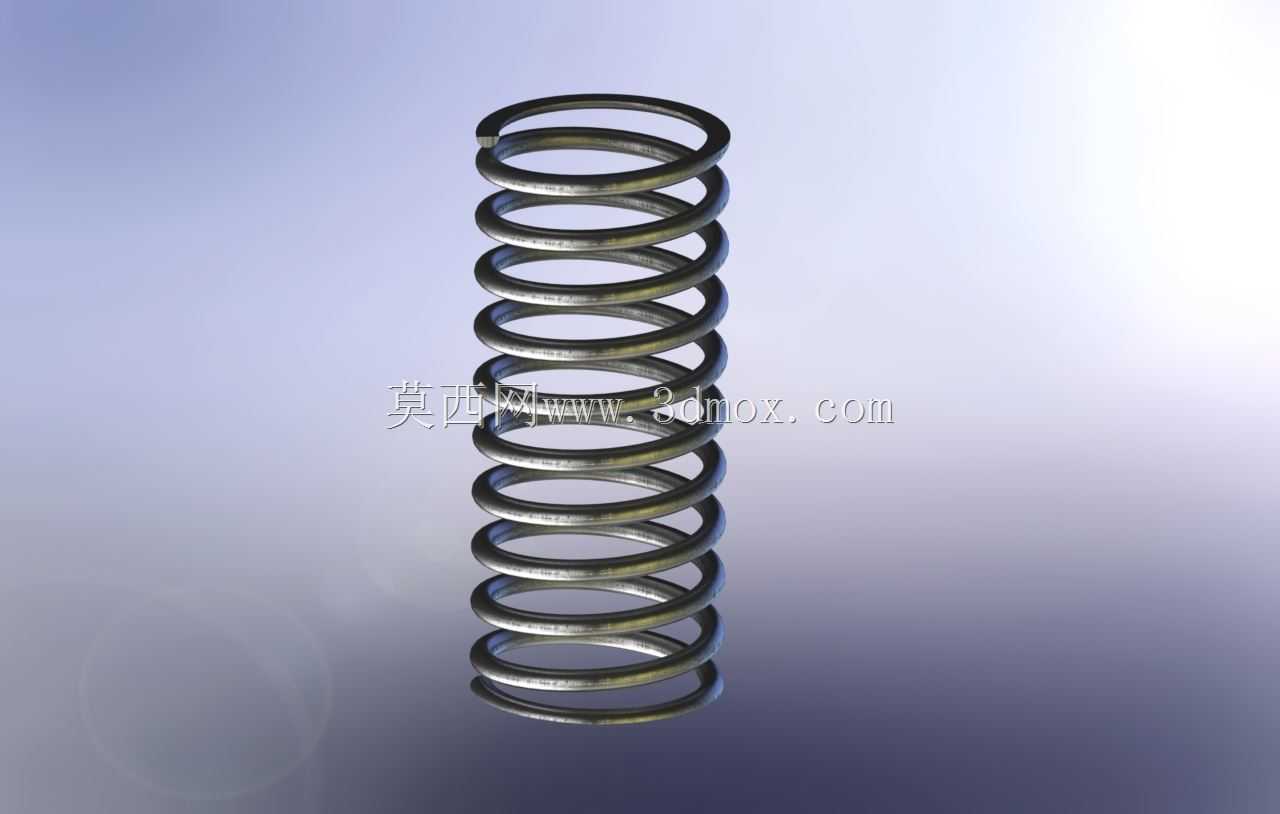

　　从功能特性来看，这款弹簧采用等节距圆柱螺旋结构设计，两端做了并圈磨平处理，安装时端面可以和上下弹簧座完全贴合，不会出现工作过程中弹簧偏斜、侧向滑移的问题。弹簧的螺旋升角经过匹配设计，在额定载荷范围内工作时，刚度保持线性特性，载荷和变形量的对应关系稳定，方便底盘调校阶段匹配减振器的阻尼参数，不会出现刚度突变导致的悬架响应异常。弹簧的圈间间隙经过校核，在最大压缩行程下，圈与圈之间会保留合理的安全间隙，不会出现并圈碰磨的情况，避免长期工作后弹簧表面出现磨损点蚀，引发疲劳断裂风险。

　　设计这类弹簧的时候，首先要结合安装空间确定弹簧的中径、自由高度参数，弹簧中径要匹配弹簧座的定位凸台尺寸，保证安装后弹簧的中心轴线和悬架运动轨迹的受力方向重合，避免工作过程中出现侧向分力。弹簧丝直径的选择要结合额定承载载荷、材料许用切应力计算，既要保证在最大冲击载荷下弹簧的切应力在材料疲劳极限范围内，也要避免丝径过大导致刚度过高，失去缓冲减振的效果。节距的设计需要结合最大变形量计算，保证极限压缩状态下不会发生并圈失效，同时还要考虑弹簧的固有频率，避开悬架系统的共振区间，避免行驶过程中出现共振导致的悬架异常跳动。两端的并圈长度一般控制在0.75到1.25圈范围，磨平后的端面平面度要满足安装要求，保证弹簧受压时受力均匀，不会出现局部应力集中的问题。

　　从安装边界来看，这款弹簧的自由高度要匹配悬架空载状态下的装配尺寸，安装时需要配合上下弹簧座的定位结构，弹簧座上一般会设计和弹簧内径或者外径匹配的定位止口，限制弹簧的径向位移。弹簧的外径尺寸要预留足够的周边间隙，避免悬架跳动过程中弹簧和周边的摆臂、减振器筒身、车身护板发生运动干涉。弹簧的工作行程要覆盖悬架的动行程范围，在车轮上跳至极限位置时，弹簧不会被压并，在车轮下跳至极限位置时，弹簧不会脱离弹簧座出现松脱。实际装配过程中，弹簧需要配合专用的弹簧压缩工具完成预压装配，不能强行敲击安装，避免弹簧表面出现磕碰伤，因为表面缺陷会成为应力集中点，大幅降低弹簧的疲劳寿命。日常选型替换时，除了匹配外形安装尺寸，还要确认弹簧的刚度参数和原设计一致，刚度过高会导致悬架偏硬，颠簸路面冲击感强烈，刚度过低会导致悬架支撑不足，过弯时侧倾过大，甚至出现打底的情况。
