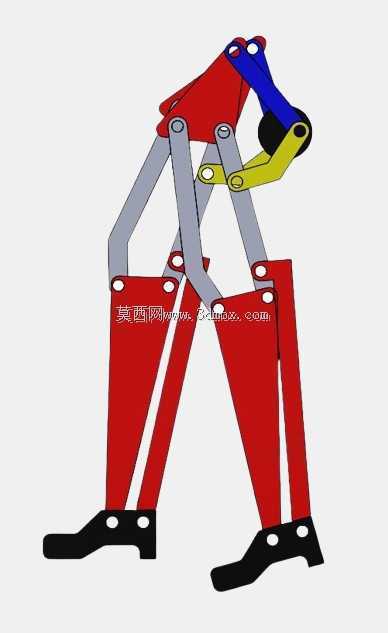

Theo Jansen仿生步行腿联动行走结构

　　这套仿生步行腿结构脱胎于经典的Theo Jansen连杆行走原理，核心是通过多组定长连杆的铰接配合，将单一旋转轴的圆周运动直接转化为类人行走的迈步轨迹，全程不需要额外的舵机或者复杂的电控程序来控制步态，单动力输入即可完成整套行走动作，在低功耗移动探测设备、科普教学演示装置、小型仿生玩具开发领域都有很广的适配空间。

　　从实际应用场景来看，这类纯连杆式行走结构相比轮式移动结构，对非平整路面的通过性优势非常明显：轮式结构在遇到高度超过轮径1/3的凸起或者凹陷时很容易出现卡滞打滑，而这套步行腿的迈步轨迹在设计阶段就通过连杆长度配比做了优化，足端落地阶段的轨迹接近水平，抬步阶段的高度可以通过调整曲柄回转半径灵活适配，在沙地、碎石滩、松软草地这类轮式结构容易陷滞的路面，不需要额外增加悬挂结构就能保持稳定的行进状态，很适合搭载在野外环境监测的小型移动节点上，不需要复杂的维护就能长时间自主行进。

　　结构设计层面，整套机构的核心是11组铰接点的连杆配比，每根连杆的长度误差需要控制在0.1mm以内，否则会出现步态偏移、运动卡滞甚至连杆锁死的问题。设计时首先确定动力输入曲柄的回转半径，这个参数直接决定了单步步幅的大小：曲柄半径越大，步幅越大，但同时需要的输入扭矩也会同步提升，对应驱动电机的选型就要匹配更大的输出扭矩。之后按照Theo Jansen机构的经典连杆比例依次确定大腿连杆、小腿连杆、足端支撑连杆、固定机架连杆的长度，所有铰接点都采用销轴配合铜套的转动结构，预留0.02mm的转动间隙，既避免间隙过大出现行走晃动感，也防止间隙过小导致转动阻力过大。

　　安装边界方面，单组步行腿的横向安装宽度只需要预留30mm的空间，两组腿对称布置在中心传动轴两侧时，总宽度可以控制在80mm以内，纵向的运动边界需要注意足端抬升的最高位置和落地的最低位置，在机架设计时要预留足够的离地间隙，避免机架底部在抬步过程中与地面发生剐蹭。传动轴的输入转速建议控制在每分钟30转到60转之间，转速过高会因为连杆的惯性力导致整机跳动，反而降低行走稳定性，转速过低则会导致行进速度过慢，达不到移动设备的巡航要求。

　　从功能特性来看，这套结构的最大优势是纯机械传动的可靠性，没有复杂的电控步态算法，也不需要多个驱动单元协同工作，只需要一个电机带动中心曲柄转动，就能让两组腿交替完成迈步、支撑、抬步的完整步态循环，故障率远低于多舵机控制的仿生足式结构。在教学场景中，这套结构可以非常直观地演示连杆机构的运动转换原理，让学习者直观理解圆周运动到复杂平面轨迹的转化过程，比纯理论的连杆曲线讲解更容易理解。在小型仿生玩具开发中，这套结构只需要搭配一个微型减速电机和电池盒，就能做成可以自主行走的仿生玩具，整体成本远低于多关节控制的机器人产品。

　　设计过程中需要重点注意连杆的受力校核，尤其是大腿位置的主承重连杆，在整机重量全部压在单腿支撑阶段时，连杆受到的压应力最大，需要根据整机重量选择合适的杆件厚度，如果是3D打印制作的验证模型，建议杆件厚度不小于3mm，采用PLA材料时填充率设置在50%以上，避免长时间受力出现杆件弯曲变形，导致步态走偏。铰接位置的销轴建议采用不锈钢材质，减少长时间转动带来的磨损，如果是用于长期运行的设备，铰接位置可以加装微小的滚珠轴承，进一步降低转动阻力，提升结构的使用寿命。

　　另外在足端设计上，可以根据使用场景更换不同的足端材质：在光滑室内地面使用时，可以在足端粘贴橡胶垫增加摩擦力，避免行走过程中出现打滑；在野外松软地面使用时，可以适当加大足端的接触面积，降低足端对地面的压强，防止行走时足端陷入松软土层影响行进效率。整套结构的机架部分可以根据搭载的设备需求做拓展，上方预留安装平面，可以固定电池、控制板、监测传感器等组件，不需要额外设计复杂的安装支架，整体集成难度很低。
