手提式带刻度塑料储液罐结构设计

　　这款手提式塑料储液罐的结构设计，核心围绕工业及民用场景下的小容量液体分装、转运需求展开，日常在车间切削液临时分装、设备润滑油小批量加注、日化清洁溶剂存储、农用小剂量药液转运等场景中都能见到这类容器的身影，相比硬质金属容器，它的自重更轻，抗跌落形变能力更强，不会出现磕碰掉漆、锈蚀漏液的问题，适配绝大多数非强腐蚀性的水性、油性液体存储需求。

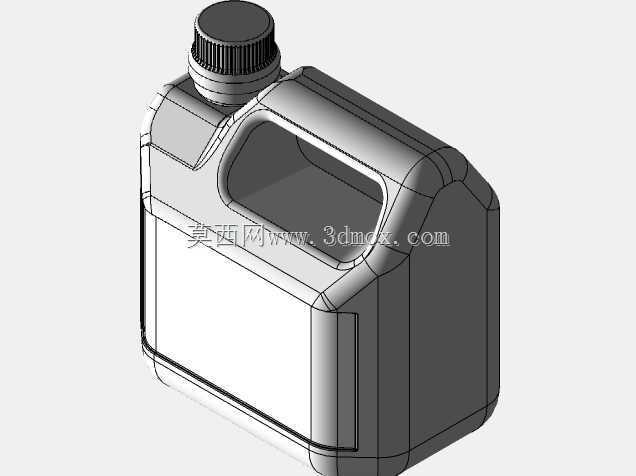

　　从结构设计逻辑来看，罐体整体采用吹塑一体成型的工艺思路，主体截面做了带大圆角的方型设计，相比纯圆柱结构，同容量下堆叠摆放的空间利用率能提升30%以上，边角处的R角取值经过反复校核，既避免直角位置吹塑成型时出现壁厚不均、应力集中开裂的问题，也能在跌落时通过圆角形变分散冲击力，降低罐体破损漏液的概率。罐体上部的一体式提手做了内凹式的镂空设计，提手内侧的弧度完全贴合成年人手部握持的自然曲线，握持位置的壁厚做了局部加厚处理，满载状态下提拿不会出现硌手、结构形变断裂的问题，提手与罐体主体的连接位置做了渐变过渡的加强筋结构，避免长期承重后连接位置出现发白、开裂的疲劳损伤。

　　罐口位置采用了标准的螺旋密封结构，螺纹圈数设置为3圈，兼顾密封可靠性与旋拧的便捷性，配套的螺纹盖外侧做了竖向的防滑筋条，即使手上沾有油污、水渍也能轻松旋拧开合，盖体内侧预留了密封垫片的安装槽，可根据存储液体的属性选配PE、丁腈橡胶等不同材质的密封垫片，实现倾倒不渗漏、长期存储不挥发的密封效果。罐身正面预留了平整的标签粘贴区域，该区域在成型时做了微磨砂的平面处理，避免光滑曲面导致标签粘贴起翘、脱落，方便标注盛装液体的类型、容量、注意事项等信息，部分场景下也可直接在该区域丝印刻度标识，实现液体容量的直观计量，无需额外搭配量杯即可完成定量取液。

　　从安装与摆放边界来看，罐体底部做了内凹的防滑底脚设计，底脚凸起高度为3mm，放置在金属操作台、货架等光滑平面上时不会出现滑移，同时底脚的镂空结构能让罐底与放置面之间留出空气流通间隙，避免长期放置时罐底因为积水、积尘出现污渍附着难以清理的问题。罐体的整体外形尺寸经过优化，宽度适配常规成年人单手握持的跨度，满载时的重心落在提手的正下方位置，提拿行走时不会出现罐体倾斜、液体晃荡溢出的问题，堆叠摆放时上层罐体的底脚可以刚好嵌入下层罐体的顶部凹槽内，多层堆叠也不会出现滑移倾倒，适配仓储、运输环节的堆码需求。

　　在壁厚设计上，罐体不同位置做了差异化的壁厚分配，罐身主体位置壁厚均匀，保证整体结构强度的同时控制材料用量，提手、罐口螺纹、底部受力位置的壁厚比主体厚20%左右，平衡结构强度与材料成本，罐体所有的内外转角都做了圆弧过渡，避免吹塑成型时出现料流堆积、局部缺料的问题，也能减少液体残留，倾倒液体时不会出现沿罐壁淌流的情况，用完后清洗也更加方便，不会在转角位置积存液体残渣。针对不同的使用场景，该结构还可以灵活调整容量规格，从1L到5L的区间内都可以沿用这套主体结构逻辑，仅调整罐身高度即可，不需要重新开制提手、罐口的模具，大幅降低系列化产品的开发成本，适配不同用户的容量需求。
