四爪自定心卡盘结构设计

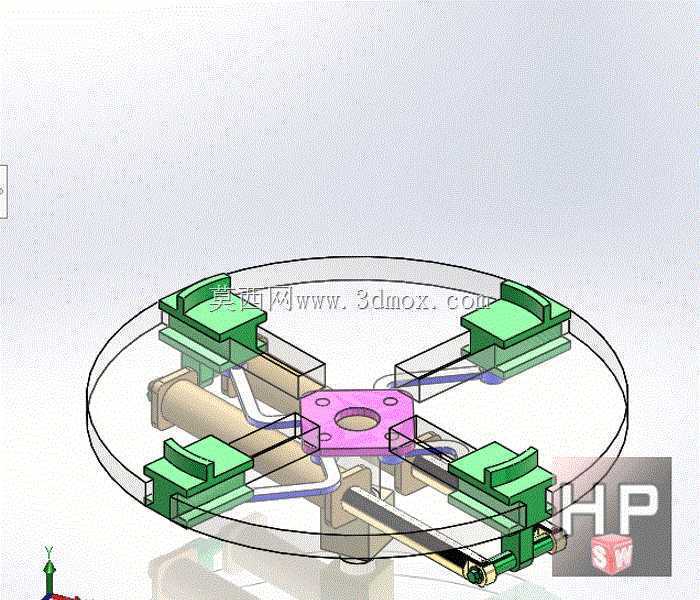

　　在普通车床、经济型数控车床、外圆磨床以及小型回转类加工专机的工件装夹环节，四爪自定心卡盘是应用频次极高的夹具部件，区别于三爪自定心卡盘适配规则回转体的特性，这类四爪结构可兼容方形、矩形以及带不规则对称轮廓的坯料装夹，同时保留自动定心的核心功能，能大幅降低异形对称工件的装夹找正耗时。从结构设计逻辑来看，该卡盘采用盘形基体作为核心承载件，基体内部开设四条呈90°夹角均匀分布的径向导槽，四个卡爪分别嵌装在对应导槽内，卡爪底部加工有与平面螺纹啮合的齿形结构，当通过卡盘钥匙驱动中心的伞齿轮转动时，会带动盘状平面螺纹同步旋转，进而驱动四个卡爪沿导槽做同步径向移动，实现对工件的自动定心与夹紧动作，这种传动结构能保证四个卡爪的移动位移量保持一致，定心精度可控制在常规加工允许的公差范围内。

　　在实际加工场景中，这类卡盘可直接通过后端的法兰连接结构与机床主轴端部对接，安装时需保证卡盘定位止口与主轴轴颈的配合公差符合装配要求，连接螺栓需按对角顺序分次拧紧，避免卡盘安装偏斜导致的装夹跳动超差。卡爪的夹持面设计有可更换的软爪接口，针对不同材质、不同表面精度要求的工件，可更换对应材质的软爪，经现场车削修配后可获得与工件轮廓完全贴合的夹持面，既能提升装夹稳定性，也能避免夹伤工件已加工表面。从功能特性上看，四爪同步移动的结构省去了单爪逐一调整找正的步骤，针对四方、六方等对称异形坯料的装夹效率比单动四爪卡盘提升60%以上，同时卡盘内部的传动副采用润滑脂密封润滑，日常维护仅需定期从注油孔补充润滑脂即可，无需频繁拆解清理。

　　设计过程中，卡盘基体采用高强度铸铁材质铸造后经时效处理消除内应力，导槽表面经高频淬火处理提升耐磨性能，平面螺纹与卡爪啮合齿部均经过调质处理，保证长期反复装夹使用下不会出现齿面磨损、卡滞等问题。在安装边界方面，该卡盘的外圆轮廓、中心通孔直径、后端止口尺寸均适配对应规格的机床主轴安装尺寸，中心通孔可允许长棒料穿过卡盘实现长轴类工件的装夹加工，卡爪的最大张开行程可覆盖对应规格范围内的工件外径装夹需求，最小夹持直径可满足小型回转类零件的装夹要求。

　　在实际使用场景中，除了常规金属切削机床的装夹应用，这类卡盘也可适配焊接变位机、回转工作台等设备，作为回转类工件的夹持定位部件使用，装夹时需根据工件的重量、切削时的切削力大小调整卡爪的夹紧力，避免夹紧力不足导致工件飞出，或是夹紧力过大导致薄壁工件装夹变形。针对薄壁环形工件的装夹，可配合特制的弧形软爪增大夹持接触面积，分散夹紧应力，减少装夹变形对加工精度的影响。卡盘的四个卡爪设计有正反装接口，可根据工件装夹需求选择正爪夹持小直径工件，或是反爪夹持大直径工件，拓展卡盘的装夹范围。内部的伞齿轮传动结构设计有防松装置，避免在机床正反转切换、切削振动的影响下出现卡爪自行松动的问题，保障加工过程中的装夹可靠性。
