创意三轮站立式代步滑板车结构设计

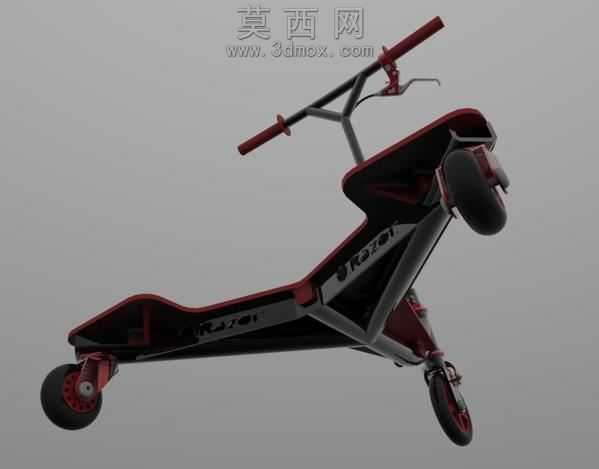

本作品为创意三轮站立式代步滑板车的三维设计方案，建模阶段采用SolidEdge完成全参数化结构搭建，首先从核心承载框架入手，通过草图绘制确定整车斜向主梁的倾斜角度与各段管材的衔接点位，采用焊接结构模拟真实车架的管材拼接逻辑，对主梁与前叉转向座、后轮安装支架、站立踏板的连接位置做了加厚处理，预留出紧固件装配的孔位间隙，确保结构强度符合日常代步的承重需求。转向系统部分还原了T型车把的操控结构，车把握把采用防滑纹理设计，刹车手柄与车把基座做了转动副约束，可模拟真实的刹车捏合动作，前叉与前轮的连接位置设置了转向轴承的装配空间，前轮采用125毫米直径的轮毂搭配橡胶轮胎，轮胎表面做了防滑胎纹的细节刻画，轮毂内部还原了轴承安装位与辐条的支撑结构。后轮采用双轮布局，分别安装在踏板尾部的两侧支架上，后轮支架带有一定的倾斜角度，既可以保障转向时的车身稳定性，也能实现小半径漂移的玩乐属性，站立踏板采用一体化的曲面造型，表面做了防滑磨砂质感的材质处理，踏板边缘做了圆弧包边设计，避免棱角磕碰带来的使用风险。材质渲染阶段，车架主体采用哑光黑金属材质模拟高强度钢材的质感，车把握把、踏板表面、轮胎部分采用哑光橡胶材质，轮毂、刹车手柄等外露金属件采用亮面镀铬材质提升视觉精致度，整车渲染采用工作室柔光环境，通过多角度光影投射凸显车架的结构线条与各部件的装配层次，清晰展现整车简约轻量化的设计特点。设计思路上主打轻便灵活的短途代步与休闲玩乐属性，整体结构没有冗余的装饰部件，在保障结构强度的前提下尽可能简化零件数量，降低后续生产装配的难度，整车重量控制在较低区间，方便用户日常搬运携带，同时兼顾了日常通勤代步的实用性与休闲玩乐的趣味性，适配校园、园区、社区等短途出行场景的使用需求。
