Campagnolo款自行车小高原齿盘结构设计

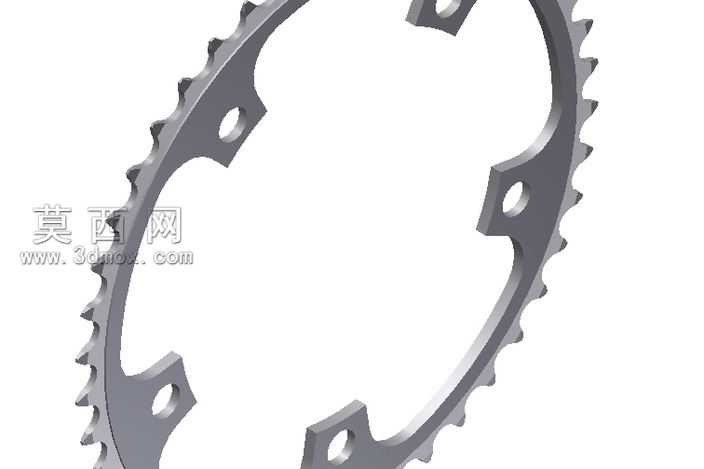

本作品为适配Campagnolo传动系统的小高原规格自行车齿盘三维建模成果，建模阶段以实际骑行场景下的传动啮合需求为核心依据，首先通过参数化草图绘制精准勾勒齿盘的外轮廓基准，结合小高原齿形的专属设计参数，对每一个链齿的齿廓曲线、齿距公差、齿尖倒角角度进行逐一定义，确保齿形与对应规格链条的啮合间隙控制在合理区间，避免骑行过程中出现跳齿、掉链、传动异响等问题。建模过程中对齿盘的主体结构进行了精细化处理：盘体上的多个安装定位孔严格遵循Campagnolo规格曲柄的安装孔位标准，孔位的中心距、孔径公差、沉台深度都经过反复校准，保证齿盘与曲柄装配后的同轴度符合传动精度要求；盘体的厚度变化采用渐变式设计，在保证齿根位置结构强度、满足大扭矩踩踏受力需求的前提下，对非啮合区域的盘体进行了合理的轻量化挖除处理，既降低了零件整体重量，又通过弧形过渡的加强筋结构连接各个安装孔位与齿圈部分，优化了盘体受力时的应力分布，避免长期大扭矩踩踏下出现盘体变形、齿根断裂的风险。材质与渲染阶段，针对齿盘常用的7075铝合金硬质阳极氧化工艺特性，为模型赋予了细腻的金属磨砂材质，调整材质的反光度、粗糙度参数还原真实金属零件的哑光金属质感，同时对齿尖啮合区域、安装孔内壁做了轻微的高光处理，模拟零件加工后高精度配合面的表面状态；渲染时采用柔和的侧方打光方案，清晰展现齿廓的曲面弧度、盘体的厚度变化以及各个结构边角的倒角细节，完整呈现零件的加工工艺特征。设计思路上，这款小高原齿盘针对复杂骑行路况做了专属优化，特殊的齿形设计能够在链条倾斜变速的过程中提供更顺畅的导链效果，降低变速时的链条摩擦阻力，盘体边缘的圆角处理也能减少变速过程中对链条侧板的剐蹭磨损，兼顾了传动效率、结构强度与使用寿命，能够满足公路骑行、轻度越野等多场景下的使用需求，整个建模过程严格遵循机械零件的加工公差要求，所有结构特征都具备实际生产可行性，可直接用于零件的数控加工生产、装配干涉校验以及传动性能模拟测试。
