12V方形法兰输出直流减速电机结构

　　做小型自动化设备选型的时候，很多人容易忽略减速电机的安装边界对整机布局的影响，这款12V直流减速电机的方形法兰安装结构，刚好适配多数桌面级小型设备的安装空间需求。从实际应用场景来看，这类低压直流减速电机常被用在小型输送线的驱动端、智能售货机的货道推送机构、家用小型食品加工设备的动力输出端，还有桌面级3D打印机的送料驱动、小型云台的转动驱动场景，因为12V的供电电压属于安全低压范围，不需要额外配置高压供电模块，在民用小型设备、教学实验装置里的适配性很强。

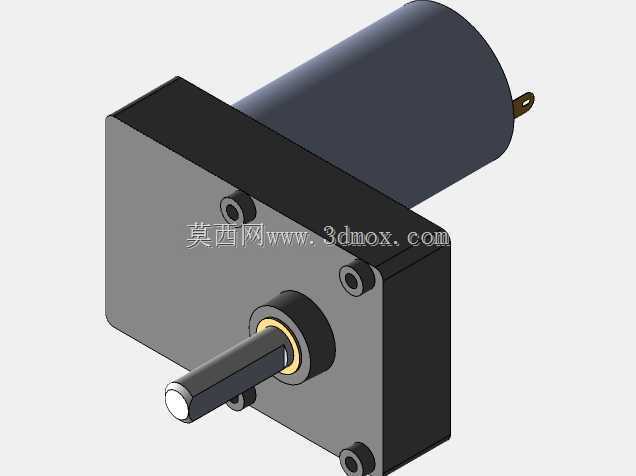

　　从功能特性上看，这款电机把直流驱动单元和齿轮减速箱做了一体化集成，后端的圆柱形直流电机本体负责输出高转速低扭矩的原始动力，前端的方形减速箱内部通过多级齿轮啮合完成转速降低、扭矩放大的传动过程，最终从前端伸出的输出轴传递适配负载需求的低转速大扭矩动力。和单独搭配电机与独立减速箱的方案相比，一体化结构省去了用户自行做同轴度校准的工序，也避免了分体安装时连接部位的传动损耗，安装时只需要对准法兰上的四个安装孔位完成固定，就能保证输出轴的传动精度。

　　设计思路上，这款电机的结构做了很明确的功能分区，后端圆柱型的电机外壳采用薄壁结构，在保证内部定子、转子安装空间的前提下尽可能压缩整体重量，前端方形减速箱的外壳做了加厚处理，因为减速箱内部的齿轮啮合会产生径向的作用力，加厚的箱体结构可以避免长期负载下出现箱体变形，保证齿轮啮合的间隙稳定。输出轴部位做了轴肩定位结构，搭配轴承支撑可以承受一定的径向负载，避免带轮、齿轮等负载件安装后出现轴系偏摆，输出轴端部的平面设计是为了方便安装紧定螺钉，防止传动件和输出轴之间出现周向打滑。

　　外形尺寸与安装边界方面，方形法兰的四个安装孔呈对称分布，安装时不需要额外做角度调整，只要孔位对齐就能完成固定，输出轴的中心高度和法兰安装面的尺寸公差控制在合理范围，做安装板设计的时候可以直接按照标注尺寸开孔，不需要预留过多的调整余量。电机本体的圆柱外径和方形减速箱的边长做了尺寸匹配，不会出现本体突出箱体侧边的情况，在紧凑安装空间里可以更好地利用安装位，不会和周边的结构件产生干涉。出线端从电机尾部伸出，走线方向和输出轴方向同轴，设备内部布线的时候可以顺着电机轴向整理线束，避免线束和运动部件产生剐蹭。

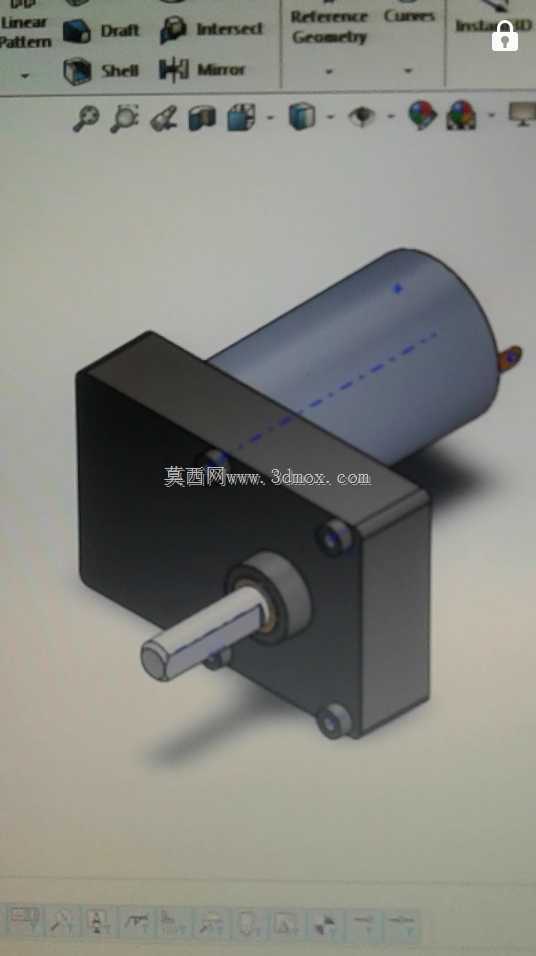

　　实际选型使用的时候需要注意，这类低压直流减速电机的输出扭矩和供电电压的稳定性有直接关联，设计供电回路的时候要预留足够的电流裕量，避免电机启动时的压降导致扭矩不足。安装输出端传动件的时候，不要用硬物直接敲击输出轴端部，避免冲击力传递到减速箱内部的齿轮上，导致齿轮齿面出现崩损。如果是用在频繁正反转的工况下，要注意减速箱内部齿轮的侧隙是否适配工况的精度要求，这款结构的齿轮侧隙属于常规传动级别，适合对传动回差要求不高的普通动力传输场景，如果是高精度定位场景还需要搭配额外的反馈元件做闭环控制。从建模角度来看，这个模型把安装孔位、输出轴直径、法兰厚度这些关键安装尺寸都做了准确还原，做设备整体装配的时候可以直接导入做干涉检查，不需要再重新测绘外部轮廓，能节省不少前期结构设计的时间。
