12V微型有刷直流电机全套装配结构

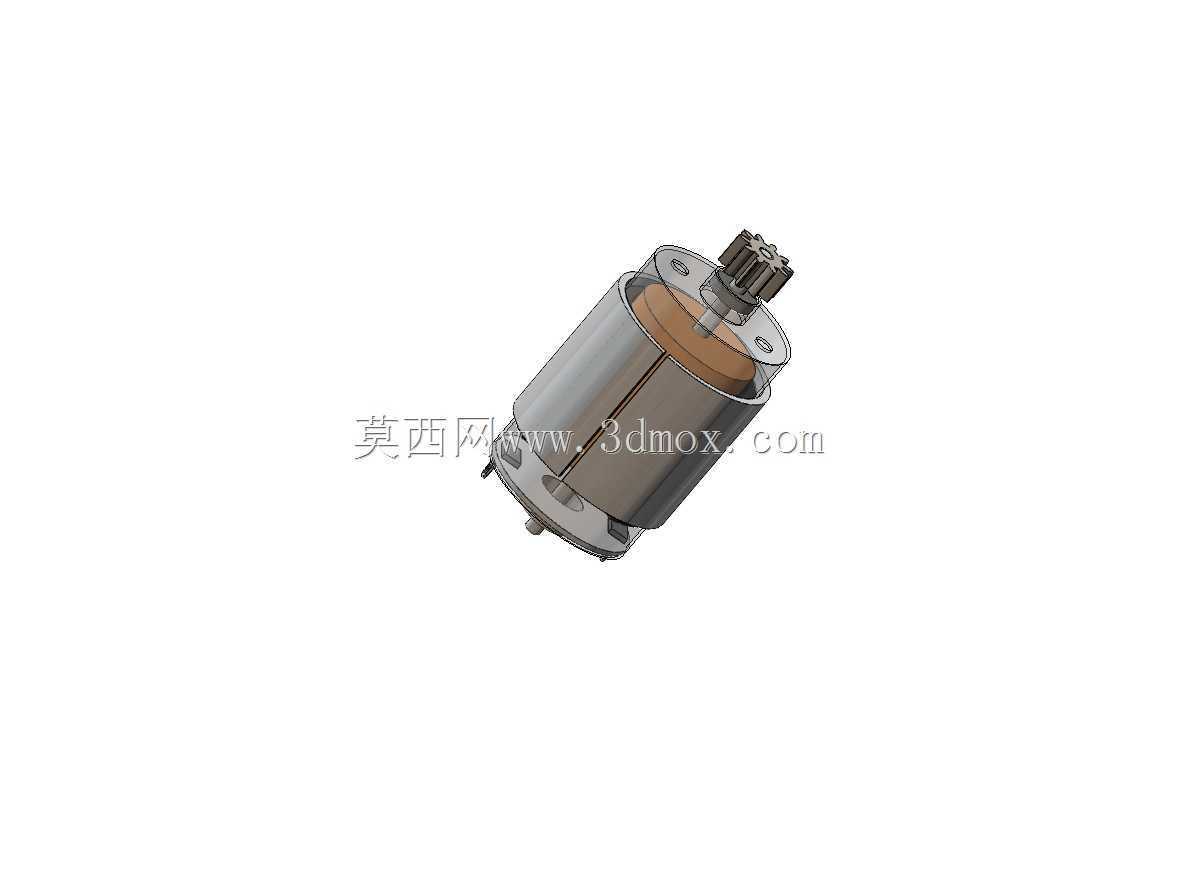

　　这套12V直流电机的三维结构完整还原了量产级微型有刷直流电机的全部装配关系，包含总装状态与所有独立可拆分的零件结构，覆盖从外壳、磁瓦、电枢、换向器、输出轴到端盖、轴承、输出齿轮的全部细节，可直接用于小型驱动机构的选型参考、结构干涉校验以及配套传动系统的匹配设计。在民用消费电子、小型自动化装置、车载辅助部件、教学实验台架这类场景里，12V直流电机是应用占比极高的动力输出部件，相比高压驱动方案，12V供电匹配常见的铅酸电池、开关电源输出等级，无需额外做升压转换，布线与驱动电路的设计门槛更低，适配多数低功率驱动场景的安全要求。

　　从实际功能特性来看，该款电机采用圆柱形钢壳作为磁路载体，内壁贴装的两块弧形永磁瓦提供恒定定子磁场，电枢绕组绕制在叠片铁芯上，通过端部的换向器与碳刷接触实现电流方向的自动切换，保证输出轴持续定向旋转，输出端集成的小模数金属齿轮可直接与减速箱、传动齿条或者从动齿轮啮合，省去额外加装联轴器的空间占用，适合安装空间局促的小型设备。做这套结构建模的时候，首先要考虑的是实际安装的边界约束：电机主体的圆柱外径是行业通用的标准尺寸，端盖上的两个安装定位凸台的孔位间距、输出轴的伸出长度与轴径、齿轮的模数与齿顶圆直径都严格对标市面通用的12V微型电机安装尺寸，保证模型导入装配体后可以直接匹配现有安装位，不会出现装配干涉。

　　建模过程中特意还原了零件之间的配合公差：比如轴承与端盖轴承室的过渡配合、轴与轴承内圈的过盈配合、磁瓦与机壳内壁的粘接定位间隙、电枢与定子磁瓦之间的均匀气隙，这些细节在做虚拟装配校验的时候可以直接用来检查传动路径上的摩擦风险，避免实际加工组装后出现扫膛、卡滞的问题。在结构设计逻辑上，这款电机采用后端盖出线、前端盖定位输出的布局，碳刷架集成在后端盖内侧，更换碳刷时只需拆开后端盖即可操作，无需拆解整个定子磁路部分，后期维护的便利性更高；机壳表面的滚花结构是为了增加压装端盖时的摩擦力，同时在过盈安装到设备固定孔时可以起到防转的作用；输出轴上的卡簧槽用来安装轴用挡圈，限制输出轴的轴向窜动，保证齿轮啮合的齿宽接触面积稳定，避免偏载导致的齿轮过度磨损。

　　从应用适配的角度来说，这套模型可以直接用于小型电动工具的动力段仿真、智能小车的驱动轮匹配、电动阀门的执行机构设计、小型升降装置的动力源选型参考，建模时所有零件的壁厚、倒角、退刀槽都按照实际冲压、机加工的工艺要求做了还原，比如机壳的拉伸圆角、轴端的倒角、齿轮的齿端修形，都符合量产零件的加工规范，不会出现无法落地的工艺结构。在做配套结构设计的时候，可以直接提取模型的安装面、定位孔、输出轴的配合尺寸来设计周边的固定支架、传动连接件，不需要反复测绘实物尺寸，能大幅缩短前期方案设计的周期；同时模型里的所有零件都是可编辑的实体结构，可以根据实际的扭矩、转速需求调整绕组参数、磁瓦厚度、齿轮参数，快速衍生出不同性能版本的电机结构，适配不同负载等级的应用场景。
