吉他调音旋钮组件结构设计方案

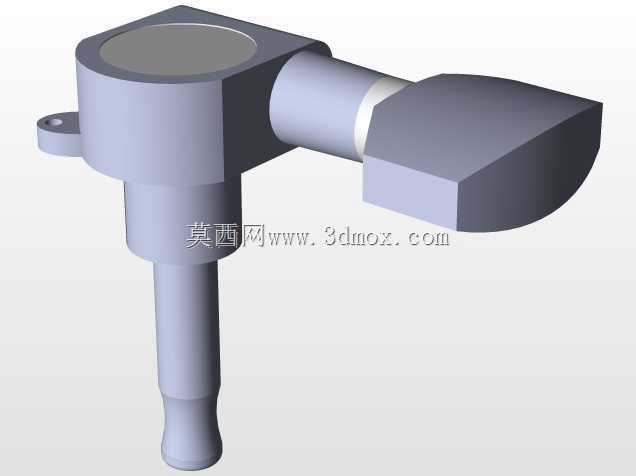

　　在民谣吉他、古典吉他的弦装配件体系里，调音旋钮是直接决定琴弦张紧度调节精度、长期使用稳定性的核心功能部件，这套结构的设计逻辑完全围绕乐器实际使用场景展开，没有多余的装饰性结构，所有几何特征都服务于安装适配、操作手感、传动可靠性三个核心目标。从结构拆分来看，整套组件分为三个功能区段：底部的琴头安装柱段、中部的蜗轮蜗杆传动腔体、侧部的旋钮操作段。底部安装柱采用阶梯轴设计，最下端做了圆弧收头，方便装配时快速穿入琴头的预制安装孔，柱身设置了一圈定位轴肩，装配时轴肩端面贴合琴头内侧板面，配合柱身上端的外螺纹段与锁紧垫片、六角螺母配合，就能把整个组件牢牢固定在琴头上，不会因为长期拧动旋钮出现松动偏转，安装柱的直径适配市面上绝大多数量产原声吉他、电吉他的琴头开孔尺寸，不需要用户二次扩孔就能直接替换安装。

　　中部的传动腔体是整个调音机构的核心，内部集成了蜗轮蜗杆减速结构，这种传动结构的选择是经过实际使用验证的：一方面蜗杆输入、蜗轮输出的结构有天然的自锁特性，当用户拧动旋钮调整好琴弦音高之后，哪怕琴弦持续施加很大的反向拉力，蜗轮也不会带动蜗杆反转，能长期保持音准稳定，不会出现跑音的问题；另一方面减速结构能把旋钮端的大角度转动转化为绕弦柱的小角度转动，调节精度更高，用户可以很精细地控制琴弦张紧度，不会因为拧动幅度过大错过标准音高。腔体外壳采用一体化的压铸结构设计，没有多余的拼接缝，既可以提升整体结构强度，避免长期受力出现壳体开裂，也能把内部传动结构完全封闭起来，阻挡日常使用中的灰尘、汗液进入传动副，减少蜗轮蜗杆的磨损，延长部件使用寿命。

　　侧部的旋钮操作段做了偏心的扁平握持结构，表面做了哑光防滑处理，用户用手指捏持转动的时候不会打滑，操作力臂经过优化，拧动的时候不需要施加太大的力就能完成调音，哪怕是手部力量较小的使用者也能轻松操作，旋钮和蜗杆轴的连接采用过盈配合加横向定位销的结构，长期转动也不会出现旋钮和轴之间打滑空转的问题。在设计过程中，所有运动部件的配合间隙都经过反复校核，蜗轮和蜗杆的啮合间隙控制在0.02mm以内，既不会因为间隙过大出现调节空程，也不会因为间隙过小导致拧动卡涩，转动阻尼均匀一致，用户操作的时候能通过手感清晰感知调节幅度。

　　绕弦柱的高度设计适配常规吉他琴弦的缠绕需求，柱身表面做了细微的滚花纹理，琴弦穿入固定孔之后缠绕在柱身上，不会因为琴弦振动出现滑动松脱。整个组件的外轮廓没有尖锐的棱角，所有边角都做了R0.5以上的圆角处理，装配到琴头上之后不会划伤使用者的手部，也不会刮蹭到琴包或者其他配件。从安装边界来看，组件固定到琴头之后，突出琴头正面的高度、侧方伸出的长度都控制在常规吉他琴头的尺寸范围内，不会出现安装后旋钮互相干涉、或者突出过多影响吉他装包收纳的问题，不同安装位置的左、右向旋钮结构做了对称适配，六件套组合安装之后整体排布整齐，操作空间充足，拧动任意一个旋钮的时候都不会碰到相邻的旋钮。在材料选型的适配设计上，壳体部分可以采用锌合金压铸兼顾强度和成本，传动副采用耐磨铜合金搭配钢制蜗杆降低磨损，外露的旋钮部分可以根据产品定位做ABS注塑或者金属切削的不同方案，三维模型里所有的壁厚、加强筋位置都对应实际生产的工艺要求，壳体的最小壁厚满足压铸工艺的充型要求，加强筋的厚度不超过壁厚的0.7倍，避免生产的时候出现缩痕、气孔等缺陷，所有安装孔位的拔模角度都按照实际生产要求做了预留，模型可以直接对接后续的模具开发或者机加工流程，不需要做大幅度的结构调整。
