TVS Star City摩托车配套液压减震器结构

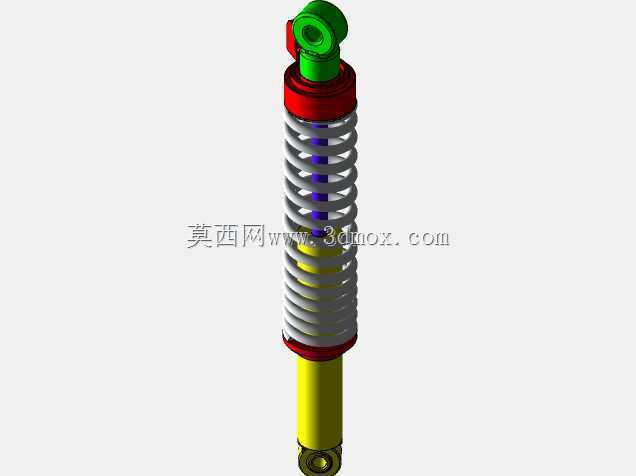

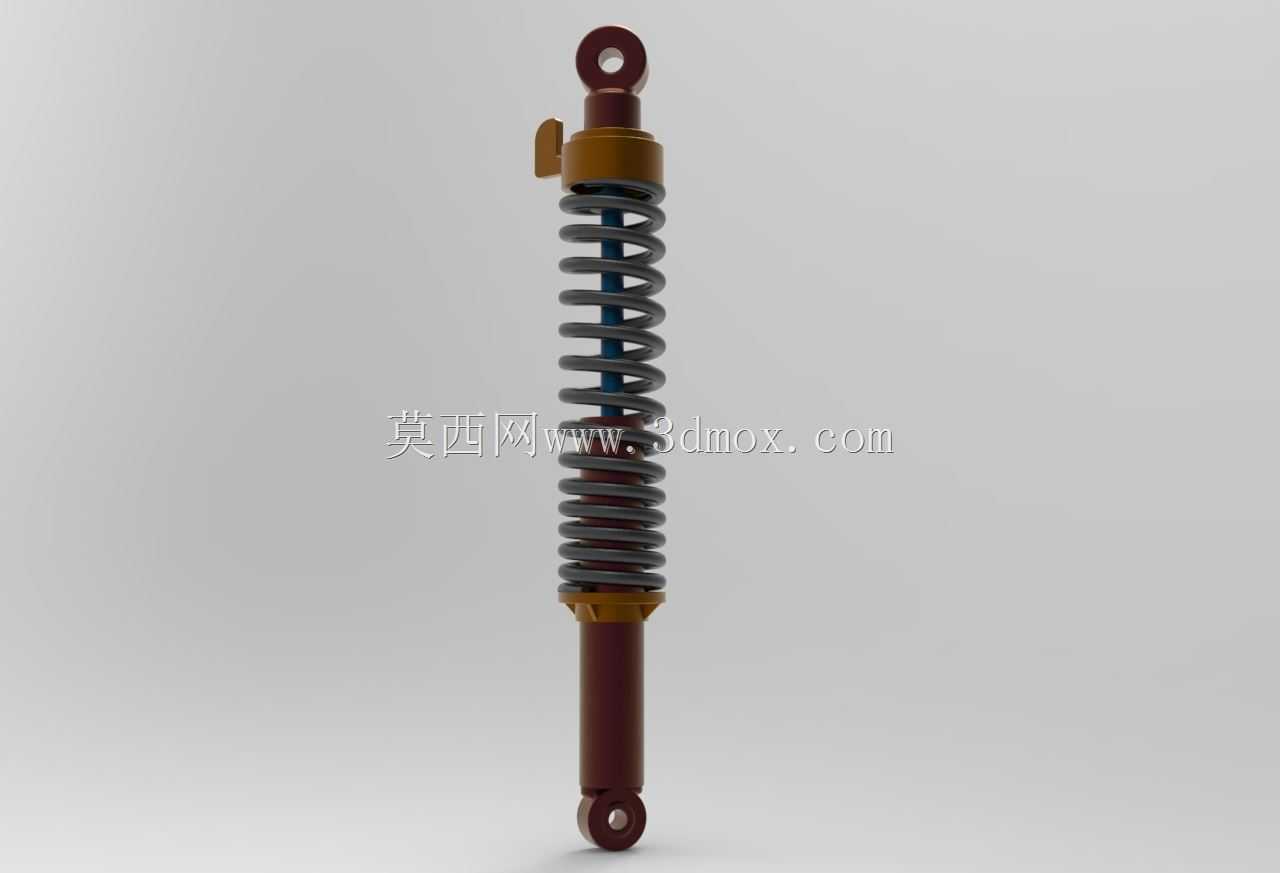

　　这款减震结构主要适配小排量通勤摩托车的后悬挂系统，在日常铺装路面行驶、非铺装路面缓行、载人载物等工况下承担核心缓冲作用，能够将路面传递给车轮的颠簸冲击通过弹簧形变与阻尼油液的节流作用逐步耗散，避免刚性冲击直接传递至车架，既提升骑乘人员的舒适度，也能减少车架、轮组等部件受交变冲击产生的疲劳损伤，延长整车服役寿命。从结构设计逻辑来看，该减震采用了典型的弹簧与阻尼筒同轴布局，核心阻尼构件为内部的液压活塞杆总成，外部嵌套等节距圆柱螺旋压缩弹簧，上下两端均设置带通孔的吊耳结构，上端吊耳用于连接车架后段安装支座，下端吊耳连接后摇臂铰接位，安装时仅需穿入对应规格的连接销轴并加装防松垫片即可完成固定，无需额外设计复杂的转接支架，适配性较强。

　　设计过程中首先明确了安装边界约束，整体轴向长度适配110cc-125cc级别通勤摩托的后悬挂行程范围，上下吊耳的通孔内径匹配该级别车型通用的连接销轴直径，弹簧外径控制在合理区间，避免减震压缩到极限行程时与后轮挡泥板、侧盖等周边部件发生运动干涉；弹簧的刚度选取经过多轮工况校核，既保证单人骑行时的压缩行程处于线性区间，不会出现过硬导致的颠簸感，也能在双人满载时预留足够的压缩余量，不会出现弹簧并圈触底的情况。阻尼筒的阻尼特性匹配弹簧刚度做了对应调校，压缩行程时阻尼阀开度较大，允许弹簧快速吸收冲击能量，回弹行程时阻尼阀开度收窄，控制弹簧回弹速度，避免出现多余的往复弹跳，保证车轮始终与路面保持有效贴合，提升行驶过程中的抓地稳定性。

　　外部结构上，弹簧上端设置了硬质塑料防护挡片，能够阻挡骑行过程中车轮带起的泥沙、污水溅射到阻尼筒的活塞杆表面，减少活塞杆表面的划伤与锈蚀风险，降低油封漏油的概率；阻尼筒外壁做了防锈涂层处理，能够适应雨天、泥泞路段等复杂使用环境，阻尼筒下端与弹簧接触的位置设置了环形支撑座，保证弹簧受力始终沿轴向分布，避免出现偏载导致的弹簧弯曲、阻尼杆偏磨问题。在实际选型替换场景中，维修人员仅需核对上下吊耳的安装孔距、弹簧外径、整体最大最小长度参数，即可判断该减震是否适配对应车型，无需对原有车架结构做任何改动；建模过程中对弹簧的螺旋升角、阻尼筒的壁厚、吊耳的倒角过渡都做了1:1还原，能够直接用于悬挂系统的运动干涉校核、安装模拟，也可作为同类型减震结构设计的参考样本，帮助设计人员快速理解小排量摩托后减震的布局逻辑与参数匹配思路。
