欧标两芯透明壳体电源插头结构设计

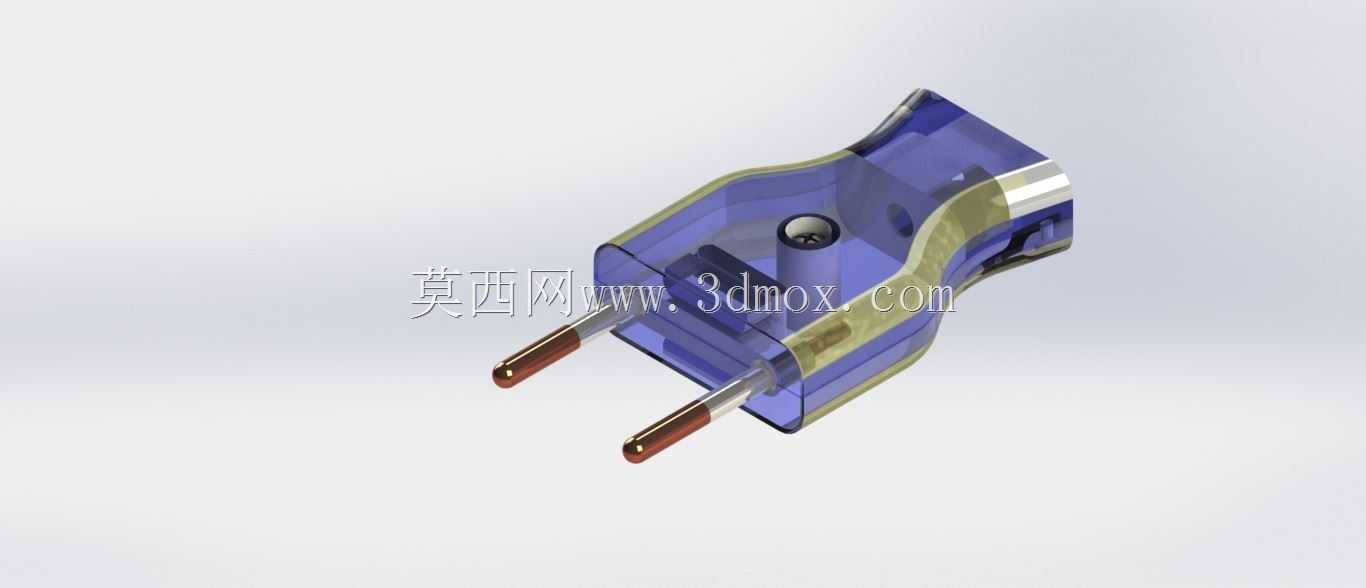

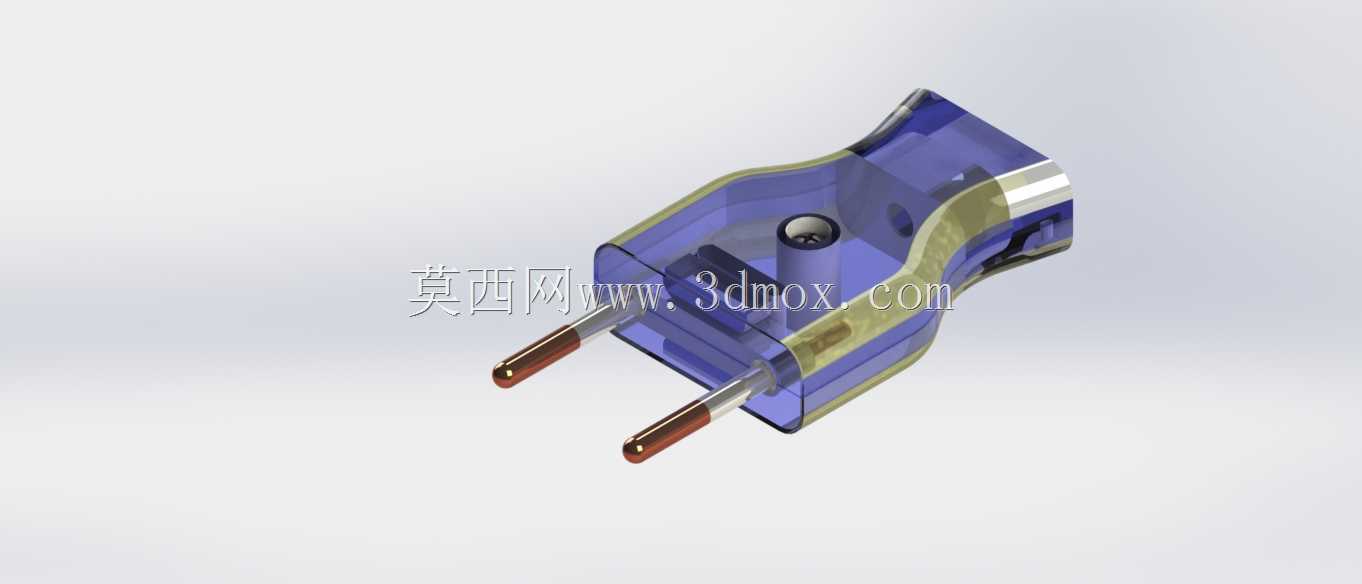

　　这款两芯电源插头的结构设计，首先围绕日常低压交流取电场景的实际使用需求展开，覆盖家用小功率电器、便携电子设备、桌面办公外设等常见取电场景，适配10A及以下额定电流的供电回路，可匹配常规墙面两孔插座、延长线插座等常见供电接口。从实际使用的痛点出发，设计阶段优先考虑了插拔手感、内部接线可靠性、外壳防护性能几个核心维度，没有采用常规不透明的注塑外壳，而是选用半透明的工程塑料作为壳体材质，一方面可以直观观察内部插脚与导线的压接状态，方便生产环节的质检排查，也能在后期使用中快速发现内部线芯松动、插脚移位等潜在故障，避免因接触不良引发的打火、过热问题。

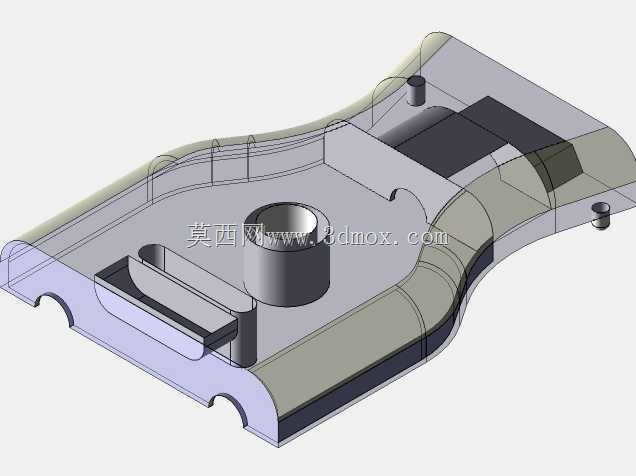

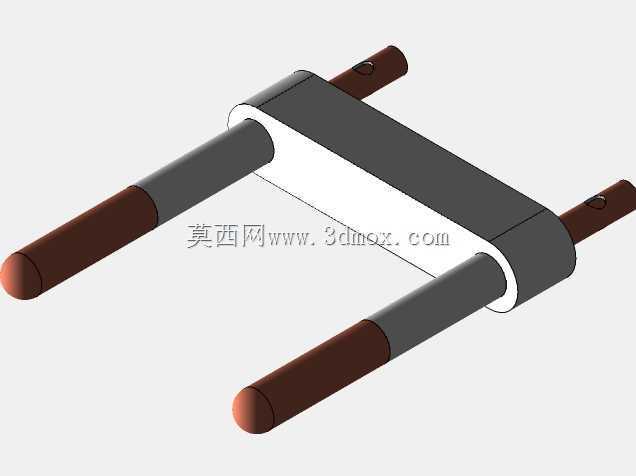

　　插脚部分采用标准欧规两圆柱结构，插脚的直径、中心距、伸出长度都严格遵循对应插座的适配尺寸要求，插脚根部做了圆弧过渡处理，避免插拔过程中应力集中导致插脚弯折，同时插脚与壳体的衔接位置设置了定位凸台，装配时可以快速卡入壳体的定位槽内，保证两个插脚的平行度误差控制在0.1mm以内，避免出现插脚偏斜导致的插拔卡滞、接触不良问题。壳体的分型面设置在插头的侧面合模位置，上下壳通过卡扣加超声波焊接的方式实现固定，相比单纯的卡扣结构，超声波焊接后的接缝密封性更好，可以达到IP20的防护等级，能够阻挡日常使用中手指触碰内部带电部件，同时也能防止少量灰尘进入壳体内部。

　　壳体尾部的出线位置做了喇叭口的防弯折结构，内置的应力消除锥面可以分散导线弯折时的应力，避免导线在出线位置因为反复弯折出现线芯断裂的问题，这个位置的内孔尺寸适配常规两芯护套线的外径，装配时可以通过尾部的压线块将导线外护套压紧，即使外部导线受到拉扯，外力也会作用在护套层而不是内部的线芯压接位置，保证接线的抗拉强度符合电工安全规范。内部的接线位置，插脚的尾端设计了U型压线结构，导线剥头后可以直接卡入U型槽内通过压接实现电气连接，不需要额外焊接，既提升了生产装配的效率，也避免了焊锡虚焊、冷焊带来的接触电阻过大问题，压接位置的接触面做了滚花处理，增大压接后的摩擦力与接触面积，降低长期使用后的接触电阻。整体外形采用流线型的弧面设计，没有尖锐的棱角，握持插拔时的贴合度更好，壳体的厚度在保证结构强度的前提下做了优化，最薄位置不小于1.2mm，既可以满足跌落测试的强度要求，也不会让整体体积过于臃肿，插头的总长度控制在45mm左右，最大宽度28mm，厚度18mm，安装后不会占用相邻插座的位置，适配多联插座的紧凑布局。设计过程中还考虑了不同使用场景的适配性，壳体材质选用阻燃级的透明PC材料，阻燃等级达到V0级，即使内部出现异常打火，也不会引燃外壳，满足电工产品的安全阻燃要求。

　　插脚的表面采用镀镍处理，相比纯铜插脚，镀镍层的抗氧化能力更强，长期使用不会因为氧化出现接触电阻升高的问题，同时镀镍层的硬度更高，反复插拔后的磨损量更小，提升了插头的整体使用寿命。在装配工艺上，所有内部零件都可以通过流水线实现自动化装配，插脚、压线块、上下壳体的定位结构都做了防呆设计，避免装配过程中出现零件装反、错位的问题，降低生产环节的不良率。从实际使用的角度出发，这款插头的插拔力控制在30N到50N之间，既不会因为插拔力过小导致插头容易松脱，也不会因为插拔力过大导致插拔困难，适配不同年龄段用户的使用力度。透明壳体的设计除了方便质检和故障排查，也能在定制化场景中通过内部添加不同颜色的标识条，快速区分不同回路、不同用途的插头，比如在机房、实验室等多设备供电场景中，可以通过内部标识快速识别对应设备的供电线路，提升线路运维的效率。
