庭院太阳能杂草修剪检测轮式作业装置

　　在家庭园艺维护场景中，小范围庭院的杂草清理长期依赖人工手持工具作业，不仅耗费时间，修剪平整度也受操作者经验影响较大，这款轮式作业装置正是针对这类私家庭院、小型社区绿化区的杂草管控需求设计。从结构布局来看，整机采用四轮差速移动架构，四个大直径镂空轮体选用高耐磨工程塑料材质，轮缘做了防滑纹理处理，能够适配庭院内草坪、硬质铺装、轻微起伏泥土地等多种地面工况，轮组安装位置突出于主机身外侧，既保证了转向时的最小转弯半径控制在0.8米以内，也能在遇到低矮路沿时具备一定的越障能力，避免作业过程中出现卡滞。机身顶部整面铺设的太阳能光伏板是整机的能源补充单元，光伏板采用嵌入式安装方式，与机身顶部框架齐平，既最大化了受光面积，也不会额外增加整机高度，

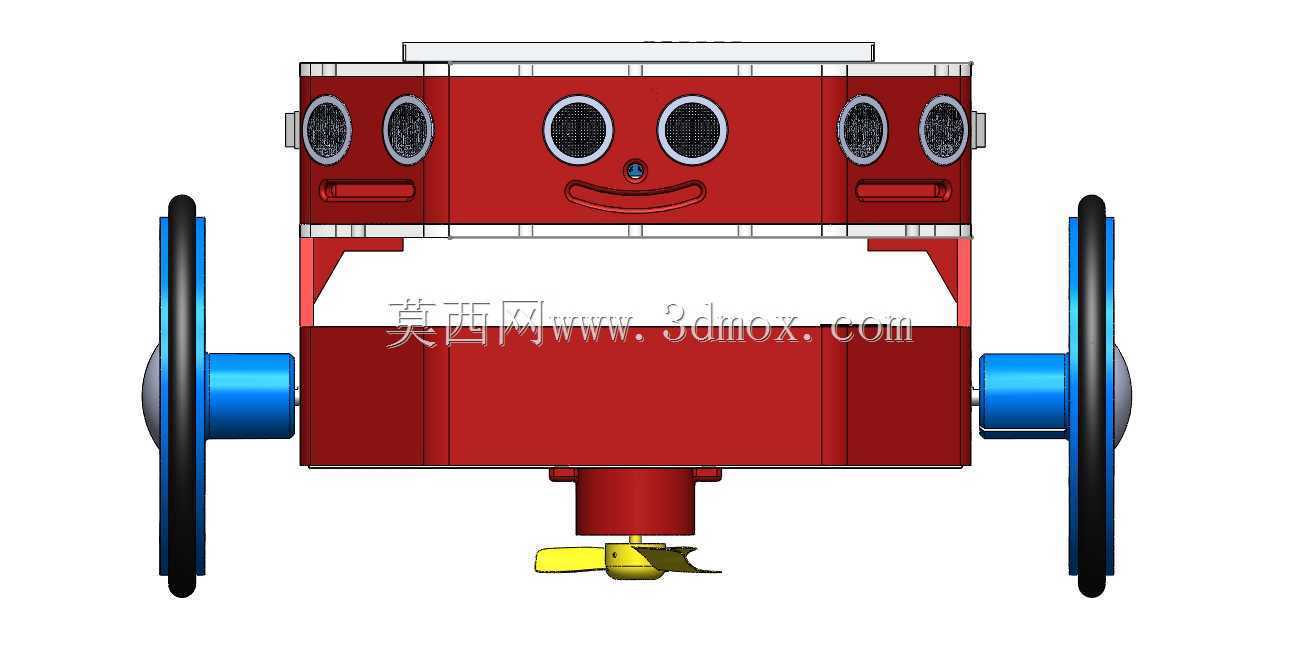

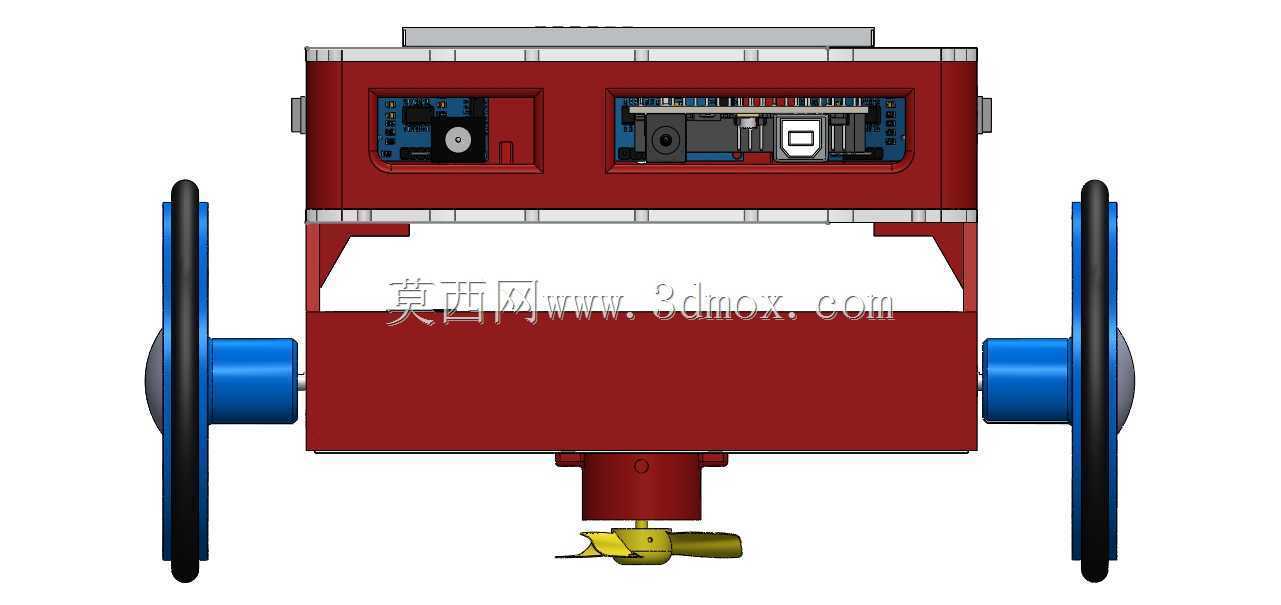

　　光伏板下方预留的空腔内布置储能模块与控制电路，这种分层布局将能源单元与作业执行单元做了物理分隔，能减少修剪作业时扬起的草屑、灰尘对电路部分的侵入。机身主体采用框架式钣金拼接结构，红色涂装的外壳做了圆弧倒角处理，没有尖锐外凸结构，避免在庭院作业时磕碰周边花卉、铺装设施，机身前部预留的多组圆形开孔是检测传感器的安装位，可根据实际需求选配视觉识别、杂草高度检测等不同功能的传感元件，传感器安装位做了内凹设计，能减少户外作业时阳光直射、泥水飞溅对检测精度的干扰。从作业功能逻辑上，该装置可通过前端传感单元识别庭院内杂草的分布区域与生长高度，自动规划行进路径，底部的修剪执行模块可根据检测到的杂草高度调整修剪高度，适配不同品种草坪的维护需求，

　　不需要人工实时跟机操作。整机外形尺寸控制在长0.9米、宽0.6米、高0.45米的范围内，能够顺利通过多数私家庭院的院门、园路间隙，机身底部距离地面的最小间隙为80毫米，既可以保证修剪模块的作业空间，也能避免在起伏地面出现底盘剐蹭。在设计过程中，特意将重心控制在整机几何中心偏下的位置，搭配等直径的四轮布局，即使在15度以内的坡地草坪作业也不会出现侧翻风险，机身侧面预留的快拆检修口，不需要完全拆解外壳就能完成储能模块更换、修剪刀具维护等日常保养操作，降低了普通家庭用户的使用门槛。不同于大型农用除草设备，这款装置的作业半径完全覆盖普通私家庭院的面积范围，太阳能补能的设计也减少了频繁外接充电的麻烦，机身外壳的密封等级达到IP54，

　　能够应对户外作业时的小雨天气、草屑飞溅等工况，轮组与机身连接的轴承部位做了防尘密封处理，长期在草坪环境作业也不会因为草屑缠绕出现转动卡滞。从结构建模的角度来看，整机的装配逻辑采用模块化拆分思路，轮组模块、能源模块、检测模块、修剪模块都可独立拆分，后续如果要拓展功能，比如增加播种、喷灌附件，只需要在机身预留的安装孔位上加装对应模块即可，不需要对主体框架做大规模改动，这种设计思路也给后续的功能迭代预留了足够的安装边界。
