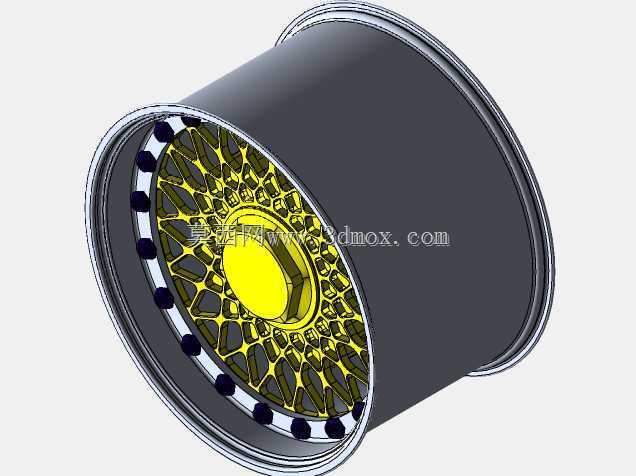

19英寸BBS RS网状金色改装轮毂结构设计

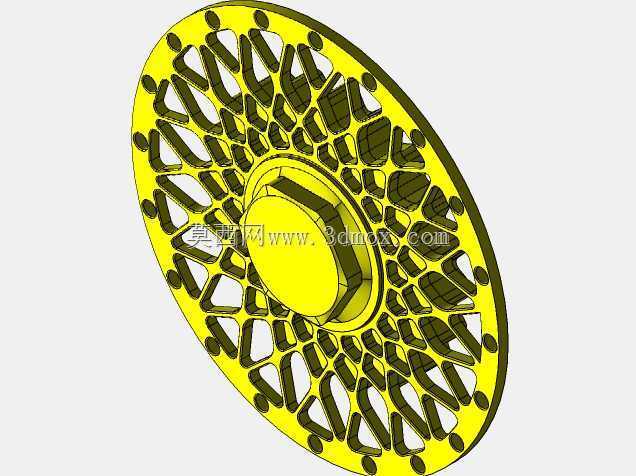

　　这款19英寸规格的改装轮毂，主要面向民用乘用车改装市场，适配多数大尺寸刹车卡钳的性能取向车型，在日常街道行驶、赛道日体验等场景下都能满足使用需求。轮毂作为车辆行走系统的核心承载部件，既要承担整车垂直载荷，也要传递驱动、制动过程中的扭矩，同时还要承受转向时的侧向力，以及经过颠簸路面时的冲击载荷，设计过程中需要在强度、重量、外观三者之间找到合理的平衡。从结构设计来看，这款轮毂采用经典的网状多辐条布局，辐条从中心安装座向外呈放射状延伸至轮辋边缘，细密的辐条排布一方面可以在辐条总截面积不变的情况下分散应力，避免应力集中导致的结构失效，另一方面也能为刹车系统留出足够的散热空间，大尺寸多活塞卡钳装入后不会与辐条发生干涉，行驶过程中气流可以顺着辐条间隙快速带走刹车皮与刹车盘摩擦产生的热量，降低高温下刹车热衰减的概率。

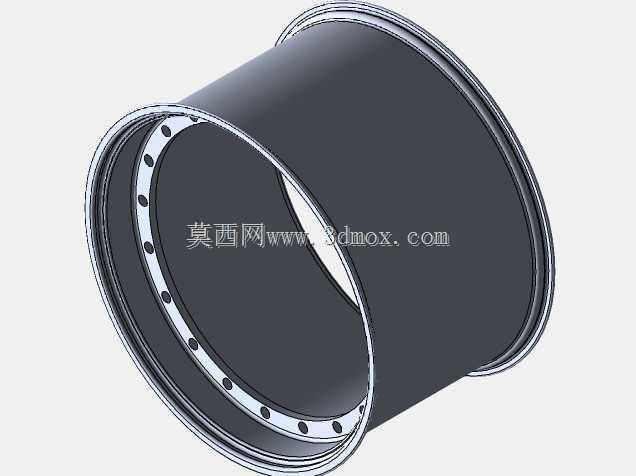

　　中心区域采用凸起的中心盖设计，既可以遮盖轮毂固定螺栓，优化整体视觉完整性，也能在一定程度上减少中心位置的乱流，降低高速行驶时的风阻。轮辋部分采用深凹桶身设计，桶身边缘做了加厚卷边处理，在轮胎拆装时可以避免工具刮伤轮辋表面，同时也能提升轮辋边缘的抗冲击能力，在经过路肩、坑洼路面时不容易出现变形。安装边界方面，轮毂中心孔尺寸、PCD节圆直径、ET偏距都按照主流性能车的安装参数设计，装车后轮毂边缘与翼子板基本齐平，既不会突出翼子板造成违规，也不会因为偏距过小导致轮毂蹭到避震、内衬等部件。

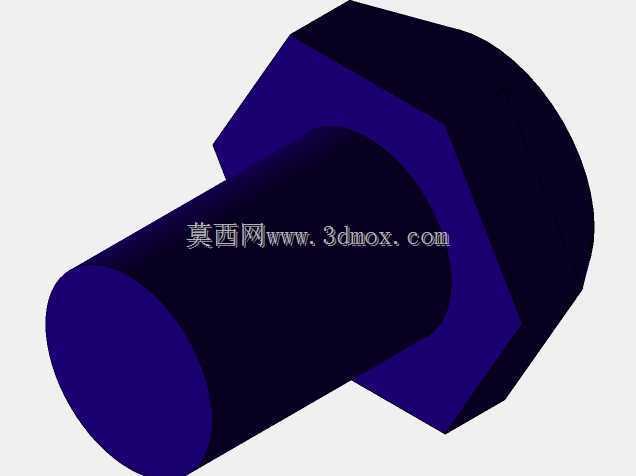

　　辐条与轮辋的连接位置做了圆弧过渡处理，没有尖锐的直角结构，避免应力集中在交变载荷下产生疲劳裂纹，所有受力位置的壁厚都经过受力仿真校核，在满足冲击测试、弯曲疲劳测试、径向疲劳测试要求的前提下，尽可能削减非受力区域的材料厚度，实现轻量化目标。表面处理上，辐条区域采用金色涂装，桶身采用哑光深灰处理，两种配色形成视觉反差，装车后可以凸显轮毂的层次感，符合改装用户对外观个性化的需求。实际装车使用时，需要匹配对应尺寸的低扁平比轮胎，安装时要注意中心孔套环的匹配，避免高速行驶时出现方向盘抖动的问题，轮毂螺栓的拧紧力矩要按照车型要求操作，过大的力矩会导致轮毂螺栓孔变形，过小则会存在行驶中螺栓松动的安全隐患。

　　日常使用中，网状辐条的间隙较小，刹车产生的粉尘容易附着在辐条表面，需要定期清理避免粉尘长期附着腐蚀漆面，经过坑洼路面时要提前减速，避免大冲击导致轮辋变形。从建模角度来看，这款轮毂的建模难点在于网状辐条的阵列排布，需要先绘制单根辐条的截面轮廓，通过圆周阵列生成所有辐条后，再处理辐条之间的相交位置，做圆滑过渡处理，轮辋部分通过旋转特征生成主体后，再切出轮胎安装的胎圈座、气门嘴孔等结构，中心安装座的螺栓孔位置需要严格按照PCD参数定位，确保安装尺寸的准确性，所有配合面的尺寸公差都要控制在合理范围内，保证加工后可以顺利装车。
