SAE巴哈赛事越野赛车结构设计

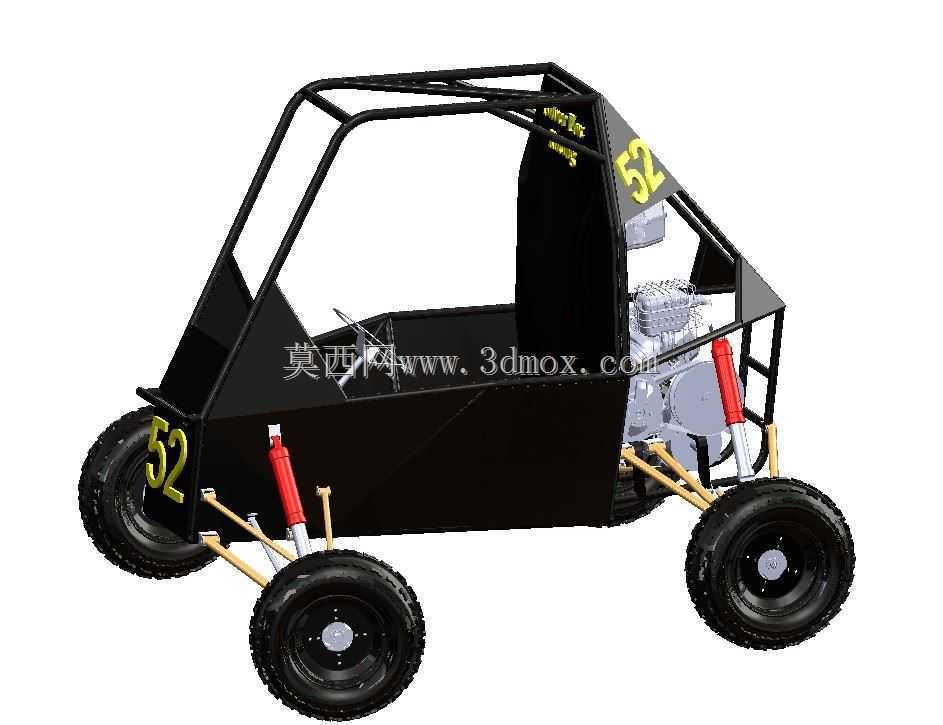

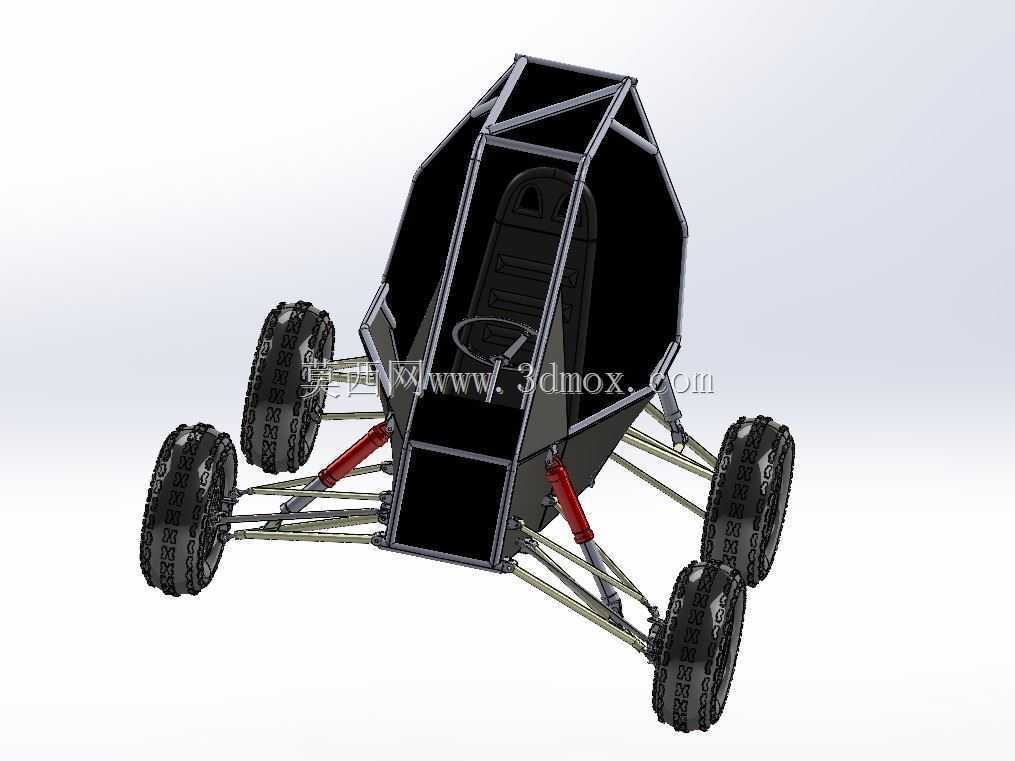

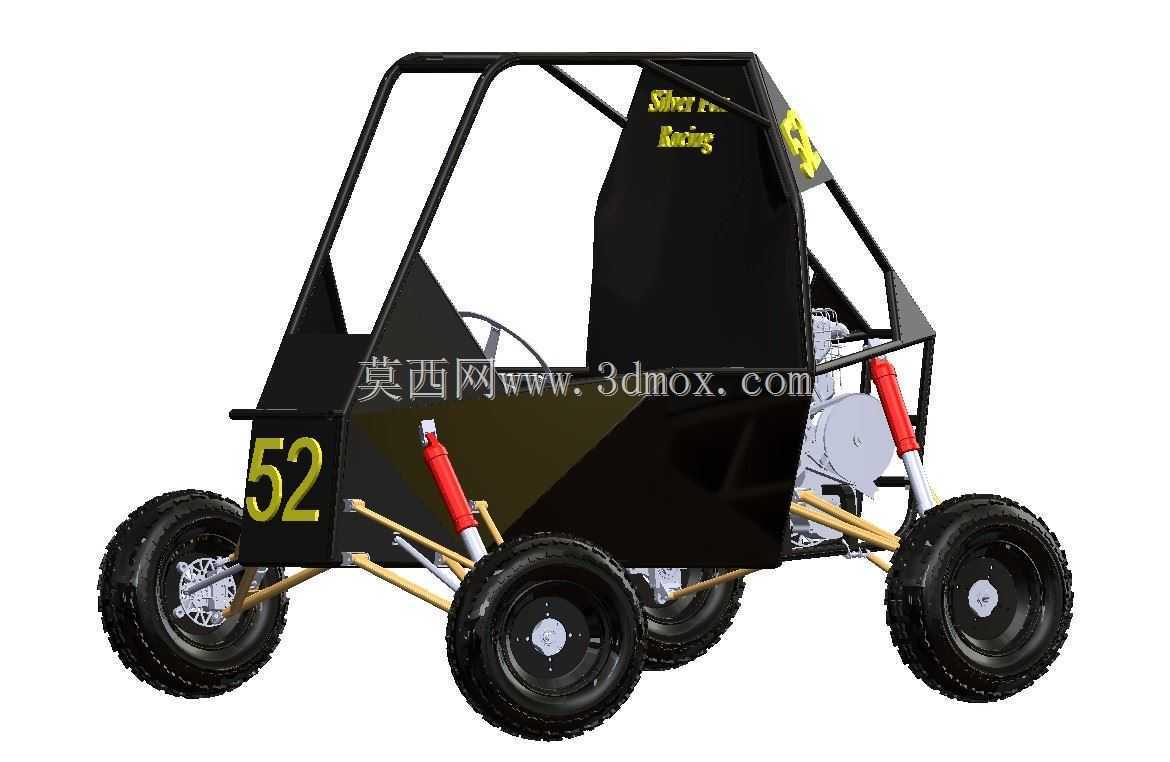

　　这款巴哈越野赛车的三维结构设计，完全围绕SAE BAJA赛事的非铺装路面竞技需求展开，从车架拓扑到行走机构的匹配，都贴合野外颠簸、泥泞、陡坡等复杂工况的实际使用要求。整车采用外露式钢管桁架车架作为核心承载结构，这种结构形式在越野赛事装备中应用广泛，既能够通过管材的合理排布实现足够的抗扭、抗冲击刚度，应对飞坡落地时的瞬时冲击载荷，也能在发生碰撞时通过管材的可控变形吸收能量，保护车内驾乘人员的生存空间。车架的管材走向完全避让了动力总成、悬架摆臂、转向机构的安装点位，所有安装支座的位置都经过空间校核，避免极限行程下出现运动干涉。

　　行走系统部分，前后均采用双横臂独立悬架结构，匹配长行程螺旋弹簧与液压减震器，减震器的安装角度经过杠杆比调校，能够在车轮大幅跳动时保持轮胎与地面的有效接触，提升非铺装路面的抓地性能。悬架摆臂采用空心钢管焊接成型，在保证结构强度的前提下尽可能降低簧下质量，减少颠簸路面下的车轮弹跳，提升行驶稳定性。转向系统采用齿轮齿条式转向机，转向拉杆的长度与摆臂的运动轨迹做了匹配设计，大幅减少车轮跳动过程中的束角变化，避免越野行驶时出现方向跑偏、轮胎异常磨损的问题。车轮选用大颗粒越野轮胎，配合宽轮距设计，在侧倾坡行驶时能够提供足够的侧向支撑，降低侧翻风险。

　　动力总成采用后置后驱的布置形式，将发动机放置在驾驶舱后方的车架区域，这种布局能够优化整车轴荷分配，让驱动轮在爬坡、急加速时获得足够的附着力，同时也能减少动力传递路径的长度，提升传动效率。动力单元周边预留了足够的散热、维护空间，进排气、燃油箱的安装位置都避开了车架受力集中区域，同时做了防磕碰的结构防护，避免越野行驶中飞溅的石块、凸起的地形损伤核心部件。驾驶舱区域的防滚架结构完全贴合赛事安全规范，顶部、侧面、后部的钢管形成完整的笼式防护结构，座椅安装点、安全带固定点都直接与主车架管材连接，保证冲击载荷下的固定强度。

　　从安装边界来看，整车的宽度控制在常规越野赛事的通行要求范围内，能够通过狭窄的林间赛道、沟壑路段，轴距的设定兼顾了转向灵活性与高速行驶的直线稳定性，最小离地间隙足够应对大块石块、深车辙的越野路况，不会出现底盘托底卡滞的问题。整车的所有外露部件都做了圆角处理，避免尖锐凸起在越野过程中勾挂杂草、藤蔓，或是在发生意外时对人员造成二次伤害。车身覆盖件采用轻量化的板材制作，主要作用是阻挡行驶中飞溅的泥水、石块，同时优化车身上部的气流走向，减少高速行驶时的乱流影响，覆盖件通过快拆卡扣与车架连接，方便赛事过程中的快速检修与部件更换。

　　在建模过程中，所有运动部件都做了自由度约束，能够直观模拟悬架压缩、转向动作的全行程状态，方便设计阶段排查运动干涉问题，也能为后续的零部件加工、整车装配提供精准的尺寸参考。每一个安装孔位、连接支座的位置都与实际加工工艺匹配，钢管的弯曲半径、焊接坡口的预留都符合常规管材加工的工艺要求，不存在无法落地的理想化结构设计。
