Arduino适配HX1838红外接收模块结构设计

　　这款适配Arduino开发场景的HX1838红外接收模块，是嵌入式红外信号采集链路里的核心前端部件，日常在智能家居遥控适配、小型智能设备红外触发、工业现场非接触式信号传输、教学实验平台搭建等场景里都有广泛应用。不同于直插式的裸接收头设计，这款模块化结构把接收头、信号调理电路、排针接口全部集成在一块标准尺寸的PCB基板上，省去了使用者自行搭建外围电路、焊接零散元件的工序，拿到手就能直接插接到单片机开发板的对应IO口上，大幅降低了红外接收功能的落地门槛。

　　从实际功能层面看，模块上的HX1838接收头本身集成了红外光电转换、前置放大、限幅、带通滤波、解调输出全链路电路，不需要额外搭配信号放大芯片就能直接输出单片机可识别的数字电平信号，能稳定接收38kHz载波的标准红外遥控编码，接收角度覆盖正负35度范围，正面无遮挡时有效接收距离可达8米以上，完全满足日常近距离遥控信号采集的需求。PCB板上除了核心接收头之外，还搭配了电源指示LED、限流电阻、滤波电容，一方面能直观显示模块供电状态，另一方面可以滤除电源线上的杂波干扰，避免供电纹波导致接收信号误触发，提升复杂电磁环境下的工作稳定性。

　　设计思路上，这款模块完全遵循开源硬件的通用尺寸规范，PCB板采用21mm*15mm的矩形轮廓，板厚1.6mm，四个角预留了3mm直径的安装孔，既可以通过铜柱直接固定在各类开源硬件的堆叠层上，也能通过M3螺丝固定在设备壳体内部的安装柱上，安装适配性很强。板上的三个直插排针采用标准2.54mm间距设计，分别对应电源、地、信号输出三个引脚，排针长度11mm，既能直接插在面包板上做原型验证，也能通过杜邦线连接到其他控制板上，接线方式灵活。接收头本体采用立式安装方式，突出PCB板面高度为8mm，接收窗口正对板卡正前方，安装时只要保证接收窗口前方没有金属遮挡物，就能保证最佳的接收角度，不会因为板卡堆叠导致信号被遮挡。

　　做结构设计适配的时候，需要注意几个安装边界：首先是接收头顶部距离PCB板面的总高度为13mm，在设计设备外壳的时候，要在对应接收窗口的位置预留至少1mm的间隙，避免外壳压到接收头导致引脚虚焊；其次是板上排针的焊接位置距离PCB侧边2mm，设计安装槽的时候要预留足够的插接线空间，避免杜邦头和周边结构件干涉；另外PCB板底部的焊点高度不超过1mm，安装时如果贴装在金属表面，需要垫一层绝缘青稞纸或者绝缘胶垫，避免焊点短路。模块的工作电压兼容3.3V和5V两种常用单片机供电标准，不需要额外做电平转换，不管是5V供电的Arduino Uno还是3.3V供电的ESP32开发板都能直接适配，硬件通用性很强。

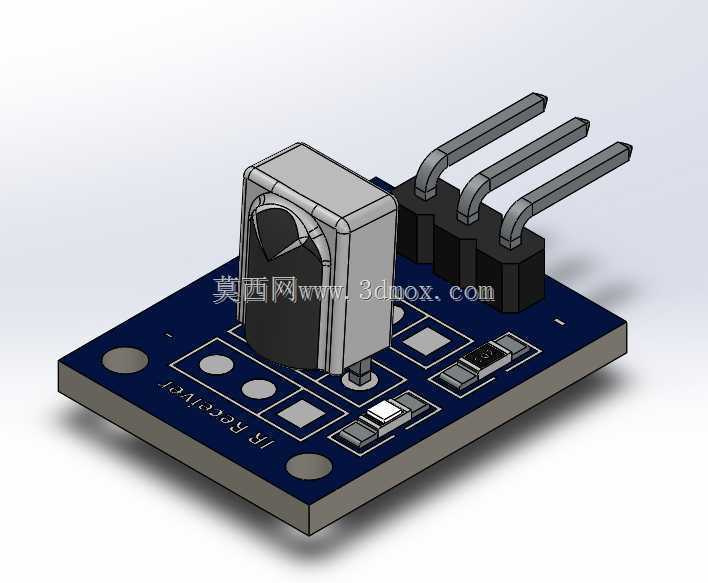

　　在实际项目选型的时候，这款模块尤其适合快速原型开发场景，不需要自行绘制接收电路的PCB，直接采购成品模块就能完成功能验证，能大幅缩短项目开发周期。做三维建模的时候，所有结构尺寸都按照实物1:1还原，包括接收头的弧形接收窗口、排针的倒角细节、PCB板上的丝印标识、板载元件的轮廓尺寸都做了精准复刻，导入装配体的时候可以直接做干涉检查，不需要反复调整尺寸，能有效提升结构设计的效率。
