双轴联动太阳能板自动追光定位装置

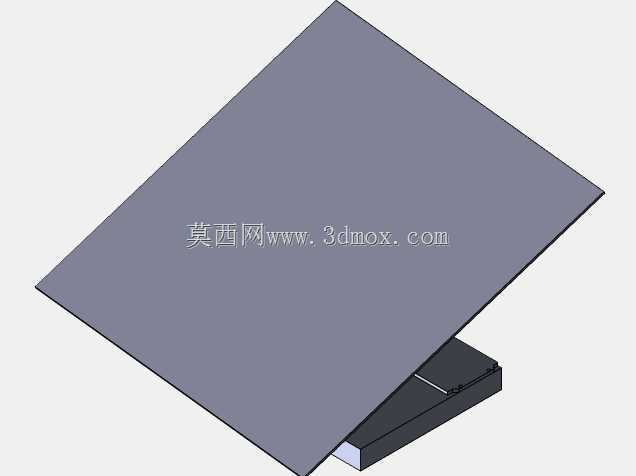

　　这套双轴追光的太阳能定位装置，核心解决的是固定倾角光伏板受光角度受限、全天发电效率波动大的问题，在分布式户用光伏、离网型野外供电站点、小型光伏灌溉系统、偏远地区通信基站光伏供电单元这类场景里，能有效提升单位面积光伏板的电能产出。从结构设计逻辑来看，整套装置分为上部光伏板承载面、下部回转俯仰驱动底座两个核心部分，承载面采用平面框架式承托结构，边缘做了等宽的压边设计，不需要额外打孔就能适配常规尺寸的晶硅光伏板安装，压边位置预留了通用的螺栓固定槽位，安装时可以根据光伏板的实际边框宽度调整压块位置，不需要二次加工承载面。

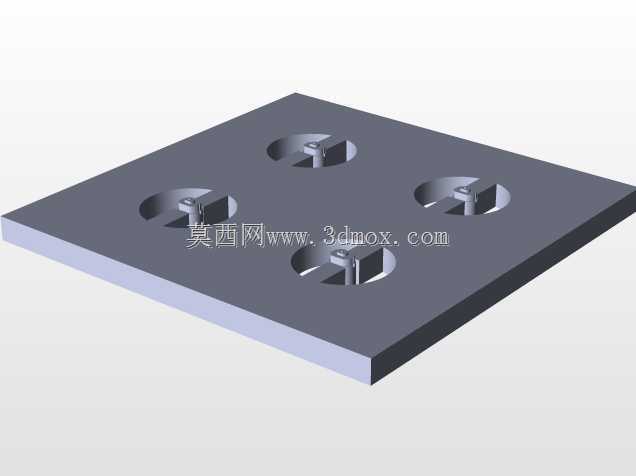

　　下部的驱动底座采用紧凑型箱体结构，将两个方向的驱动传动部件全部集成在封闭箱体内，野外部署时能减少沙尘、雨水对传动部件的侵蚀，箱体底部预留了四个对称分布的安装固定孔，适配水泥基础、型钢支架两种常见的安装基座形式，安装孔的孔距按照通用光伏支架的立柱间距做了匹配设计，现场安装时不需要额外做转接件加工。双轴运动的逻辑上，水平回转方向可以实现360度范围内的角度调整，俯仰方向的调整范围覆盖0到65度，完全适配国内大部分纬度地区的太阳高度角变化范围，传动结构采用低间隙的蜗轮蜗杆配合，一方面能保证角度调整的精度，追光角度误差控制在1度以内，另一方面蜗轮蜗杆的自锁特性可以在调整到位后自动锁止位置，不需要额外增加制动结构，遇到大风天气时也不会出现板面晃动、角度偏移的问题。

　　在结构强度设计上，承载面的框架采用了等强度的梁结构布置，在板面中心位置做了加强筋处理，保证单块常规尺寸光伏板安装后，板面的平面度偏差不超过2毫米，避免光伏板受外力出现隐裂问题；底座箱体的壁厚按照户外12级风载的工况做了校核，连接位置的螺栓全部采用防松设计，长期户外运行不会出现连接松动的问题。实际部署时，整套装置的安装边界比较灵活，单套装置的占地尺寸仅比所承载的光伏板外轮廓大150毫米左右，多套并排布置时，只需要按照冬至日上午9点、下午3点的太阳高度角计算阴影遮挡距离，就能确定阵列的排布间距，不会出现相邻装置互相遮挡的问题。

　　和固定倾角的光伏支架相比，这套追光装置的运动部件全部做了密封防护处理，日常维护只需要定期检查驱动部位的润滑状态即可，不需要频繁调整结构参数；角度控制的触发逻辑可以根据不同地区的经纬度预设太阳运行轨迹，也可以外接光照传感器做实时的角度修正，两种控制模式可以根据实际使用场景切换，在光照条件稳定的地区用轨迹预设模式能减少传感器的功耗，在天气多变的区域搭配传感器能进一步提升追光的精准度。从建模的细节来看，所有的连接位置都还原了实际装配的间隙要求，转动部位的配合公差按照实际机加工的精度等级做了预留，不管是做结构受力仿真验证，还是做后续的加工图纸转化，都可以直接基于模型做参数调整，不需要重新搭建基础结构；光伏板承载面的安装槽位做了参数化设计，调整槽位的间距就能适配不同功率、不同尺寸的光伏板安装，拓展性比较强。
