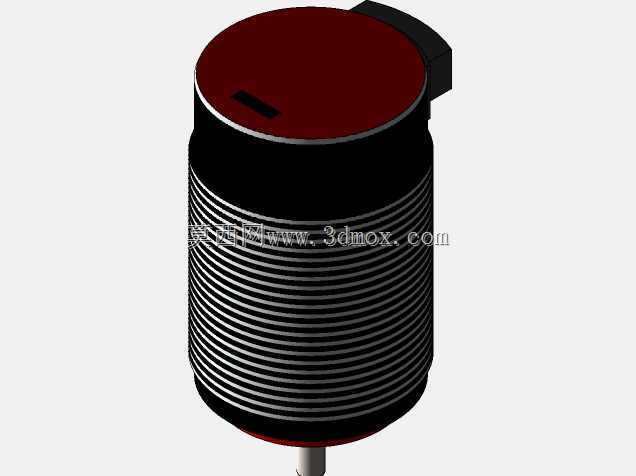

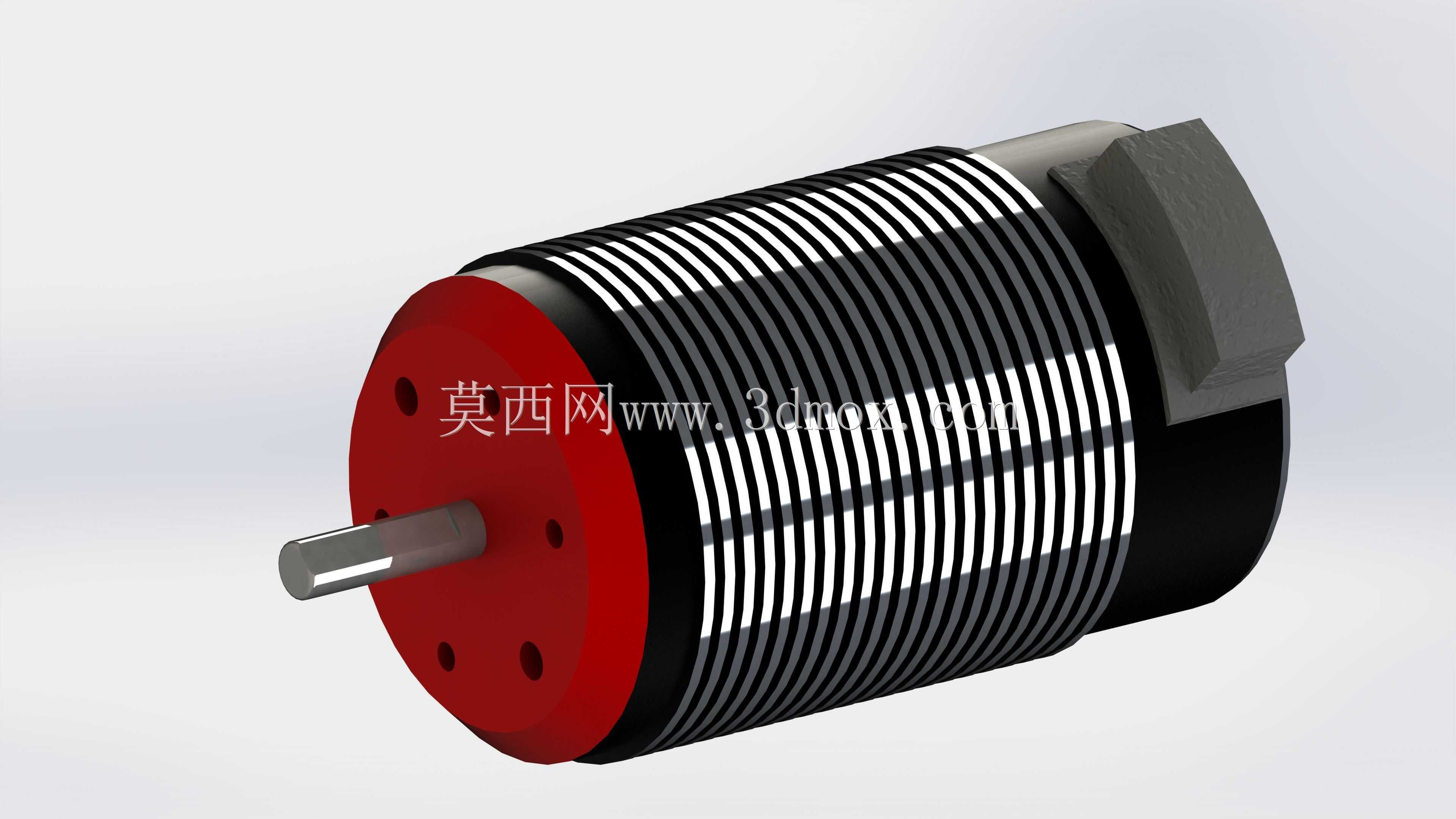

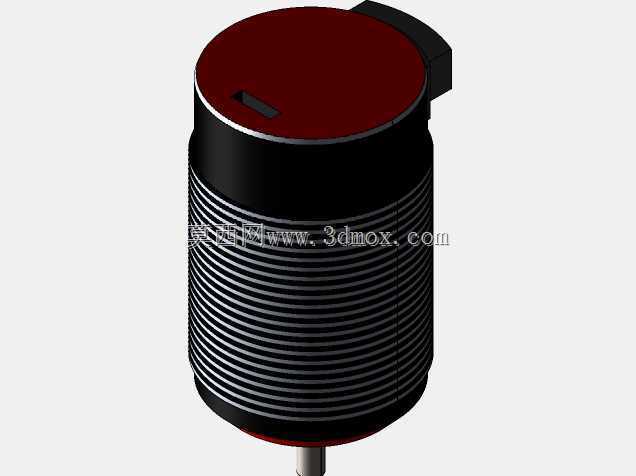

1/8比例遥控模型车用有感无刷电机结构

　　这款适配1/8比例遥控模型车的有感无刷动力单元，核心定位是为越野、平跑类遥控模型提供高响应动力输出，区别于普通有刷电机，无刷结构取消了碳刷与换向器的物理接触结构，从根源上降低了运转过程中的摩擦损耗与换向火花，能在高转速工况下维持更稳定的扭矩输出，同时大幅延长动力单元的维护周期，适配模型车长时间高负荷竞速、越野攀爬的使用场景。从结构设计来看，电机外壳采用轴向散热鳍片结构，鳍片沿壳体周向均匀排布，这种设计并非单纯的外观造型，而是充分考虑模型车行驶过程中的迎面气流走向，当车辆向前行进时，气流可顺着鳍片间隙快速流过壳体表面，带走绕组持续工作产生的热量，避免高负载下绕组过热退磁，影响动力输出的线性表现。

　　输出轴采用标准D型截面设计，与模型车常用的电机齿安装孔完全匹配，安装时无需额外加工轴面即可实现周向锁止，防止大扭矩输出时齿轮与轴之间出现打滑空转的问题；前端盖预留四个均匀分布的安装孔，孔位间距符合1/8模型车电机安装座的通用标准，可直接适配主流车型的电机固定位，无需额外制作转接支架，降低模型改装与装配的调整成本。端盖一侧的凸起结构为有感传感器的安装位，内置的位置传感器可实时检测转子的磁极位置，将信号传递给配套的电调，相比无感无刷电机，这种结构能在起步阶段实现更精准的电流换向，彻底解决无感电机低速起步时的抖动、顿挫问题，在模型车低速攀爬、精细操控油门的场景下，能提供更跟手的动力响应，不会出现突然窜车或者动力迟滞的情况。

　　建模过程中还原了除前端接线端外的绝大多数细节，包括壳体鳍片的倒角处理、输出轴的定位台阶、端盖安装孔的沉头结构，这些细节并非冗余设计，每一处都对应实际生产与装配的工艺要求：鳍片边缘的倒角可避免装配时划伤操作人员或者模型线材，输出轴的定位台阶可限制电机齿的安装位置，保证齿轮啮合的中心距符合设计要求，沉头安装孔可让固定螺丝完全沉入孔内，不会突出端盖表面干涉其他部件的安装。从安装边界来看，电机的主体外径、轴向长度都严格遵循1/8模型车的动力舱尺寸限制，不会出现安装后与传动系统、悬挂部件或者车壳发生干涉的问题，传感器接口的位置也预留了足够的接线空间，方便用户连接传感器线材，同时不会因为线材弯折角度过大导致接触不良。

　　在实际使用场景中，这类电机常被用于专业遥控模型赛事，高KV值的设计可匹配较低的减速比，让车辆在直道上获得更高的极速，同时有感结构带来的低速线性，也能让车手在过弯时更精准地控制油门开度，避免动力输出突兀导致车辆失控。建模时对转子磁钢的排布、定子绕组的空间占位都做了等比例还原，可用于模型车动力系统的装配干涉检查、传动系统匹配仿真，也能作为入门级无刷电机结构教学的演示模型，帮助从业者理解有感无刷电机的内部结构与工作原理，相比简化的原理模型，这款结构更贴近实际量产产品的设计细节，能为模型动力改装、小型无刷电机设计提供直观的结构参考。
