卧式斯特林动力装置结构设计

　　这款卧式斯特林动力装置的结构设计，首先围绕小型外燃动力的实际应用场景展开，常见于教学演示模型、小型余热回收动力试验、低功率分布式动力试验场景，区别于传统内燃机的爆燃做功逻辑，依靠封闭腔体内工质的受热膨胀、冷却压缩循环实现动力输出，对热源适配性极强，可匹配太阳能集热、工业废热、生物质燃烧等多种低品位热源，在偏远区域小型供电、科普教具、微型动力试验台领域有明确的应用价值。

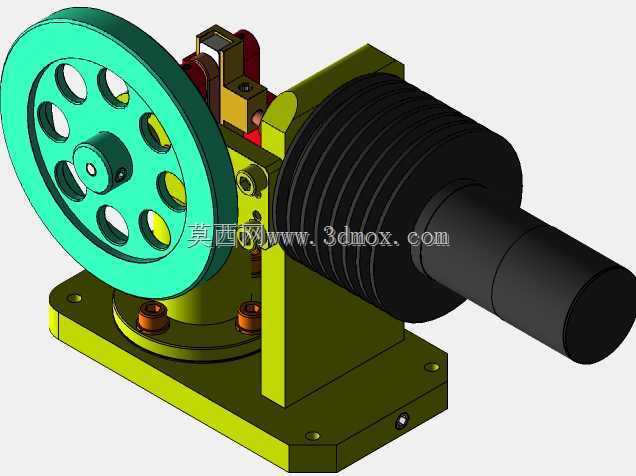

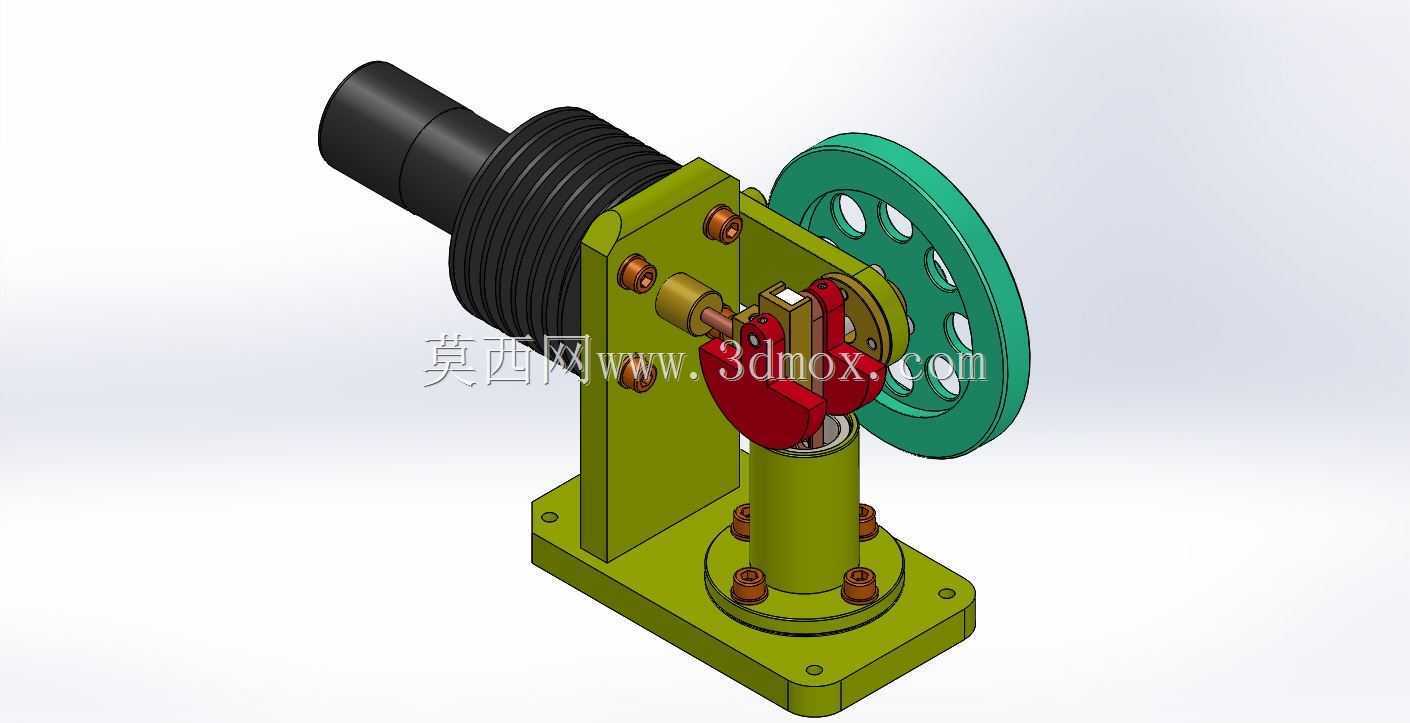

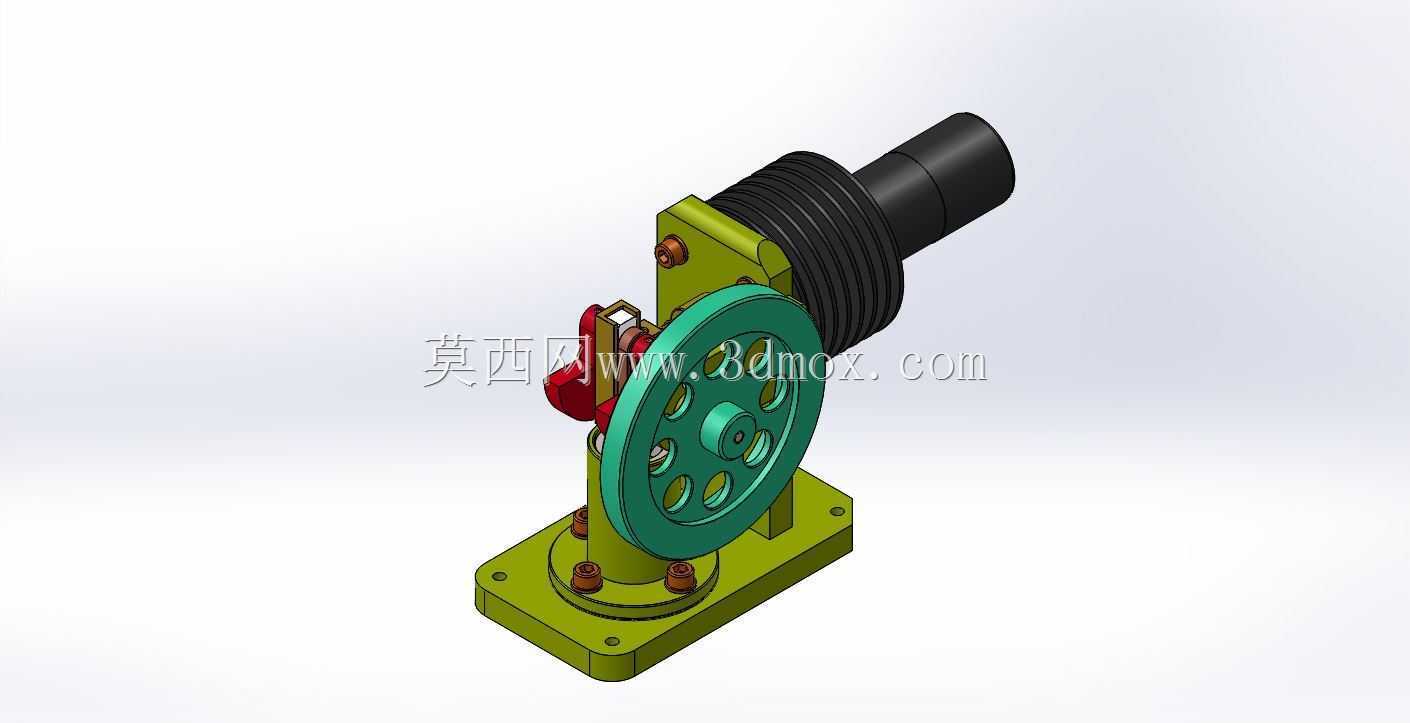

　　从结构布局来看，采用卧式排布的核心目的是压缩整机竖向安装空间，将动力输出轴、飞轮组件、换热气缸、传动曲柄连杆机构沿水平轴向分层布置，底部采用一体式方形安装基座，基座上预留四个对称分布的螺栓安装孔，可直接固定在试验台架或安装平面上，安装边界清晰，基座竖向高度控制在较低范围，避免运行过程中重心过高引发的振动问题。动力输出端设置带多槽的皮带轮结构，可通过皮带连接微型发电机、小型水泵等负载，实现动力的对外输出，皮带轮的槽型尺寸适配常规微型传动三角带，无需定制专用传动件，降低试验配套成本。

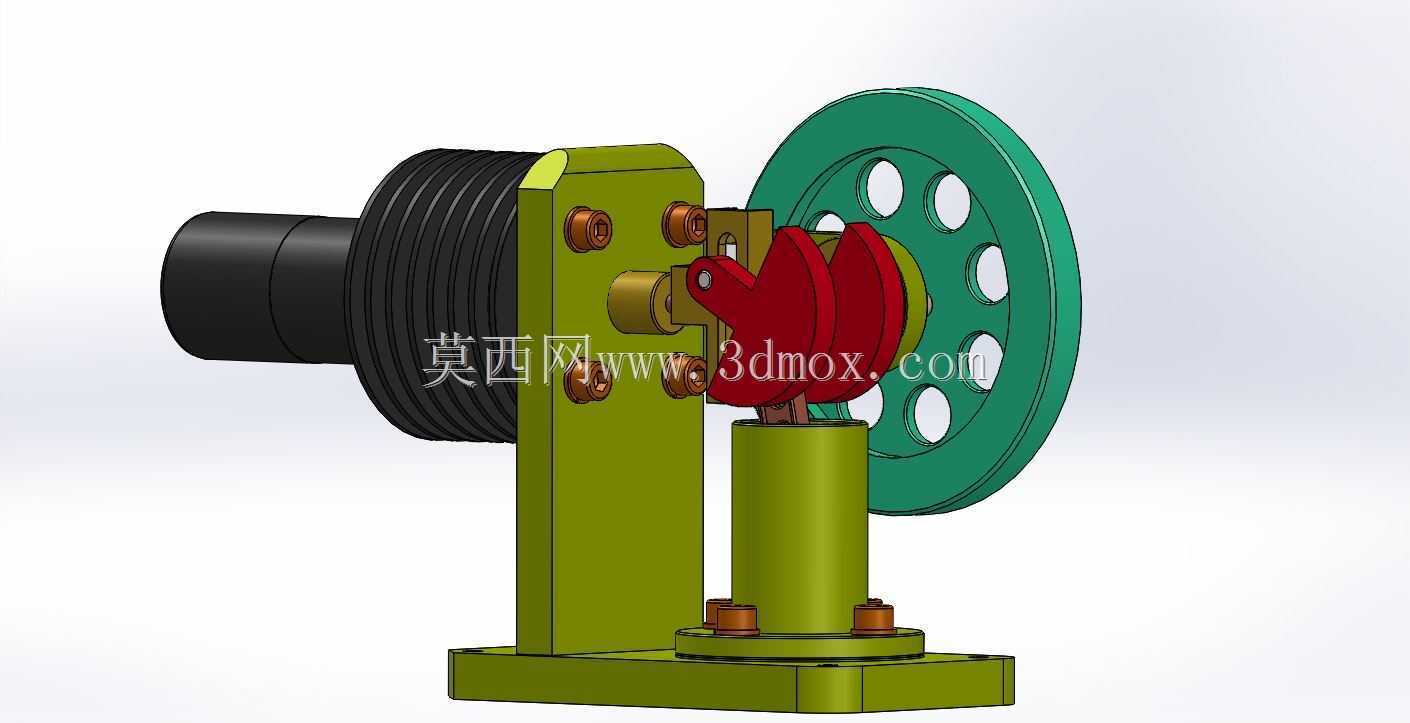

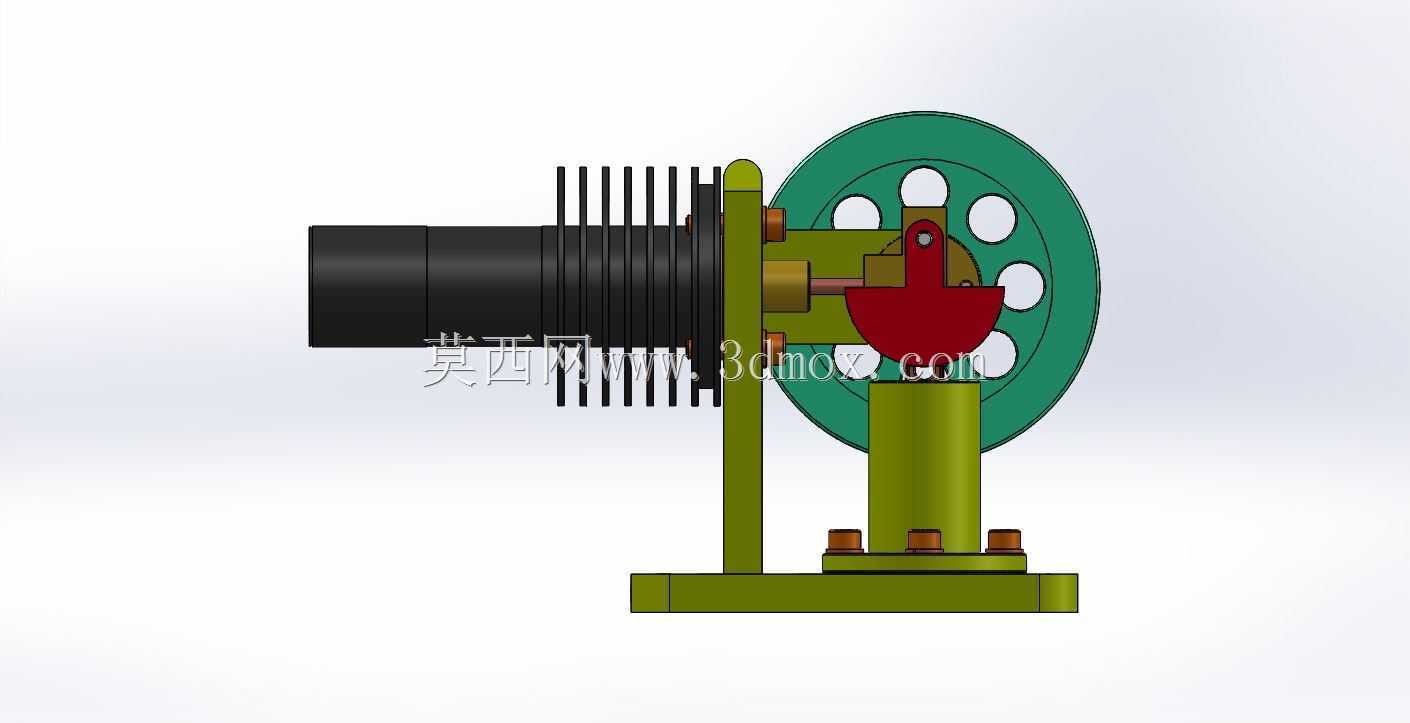

　　传动系统采用经典的曲柄连杆结构，将置换活塞、动力活塞的直线往复运动转换为飞轮的旋转运动，飞轮采用辐条式镂空设计，在保证转动惯量满足循环平稳性要求的前提下，尽可能降低飞轮自身重量，减少启动阶段的惯性阻力，飞轮与曲轴的连接采用平键定位，保证扭矩传递的可靠性，避免高速运转时出现连接松动。气缸支架采用立式立板结构，将热腔气缸、冷腔散热段固定在立板一侧，曲轴传动组件布置在立板另一侧，实现冷热端的结构分隔，减少冷端散热结构对热腔的热干扰，提升循环热效率。热腔端设置多层叠装的散热鳍片结构，增大热交换面积，保证工质在冷腔阶段的快速冷却，维持循环的温差条件，冷端与热腔的连接通道做了平滑过渡处理，减少工质流动的阻力损失。

　　设计过程中重点考量了运动部件的同轴度要求，曲轴的两个支撑轴承位同轴度公差控制在0.02mm以内，避免运转过程中出现卡滞、磨损加剧的问题；活塞与气缸壁的配合间隙选取适配无油润滑的间隙范围，既保证密封性能减少工质泄漏，又避免过盈配合导致的运转阻力过大。所有连接螺栓均采用标准内六角圆柱头螺钉，方便装配与后期维护拆解，基座与支架的连接面设置定位销孔，保证反复拆装后的位置精度，无需重新调整传动部件的同轴度。

　　从安装边界来看，整机沿动力输出轴方向的长度尺寸适配小型试验台的安装空间，飞轮侧的旋转半径预留足够的安全间隙，避免运转时与周边安装部件发生干涉，热腔端预留足够的热源放置空间，可直接对接小型酒精灯、集热罩等热源部件，无需额外改造安装结构。整机的重心落在安装基座的几何中心范围内，即使在较高转速运转时，基座的固定螺栓也不会承受过大的偏载力矩，提升长期运行的结构可靠性。

　　在功能特性上，该结构可直观展示斯特林循环的完整工作过程，置换活塞的运动控制工质在冷热腔之间的流动，动力活塞随工质压力变化完成做功行程，配合大惯量飞轮维持运转的连续性，整个传动过程无复杂的配气机构，结构可靠性远高于同功率等级的内燃机模型，维护难度极低，适合作为热力学教学的演示载体，也可作为小型余热回收动力单元的原型验证结构，通过调整气缸容积、冷热端温差、飞轮转动惯量等参数，可适配不同的功率输出需求，拓展应用场景。
