汽车转向系统齿轮齿条传动结构设计

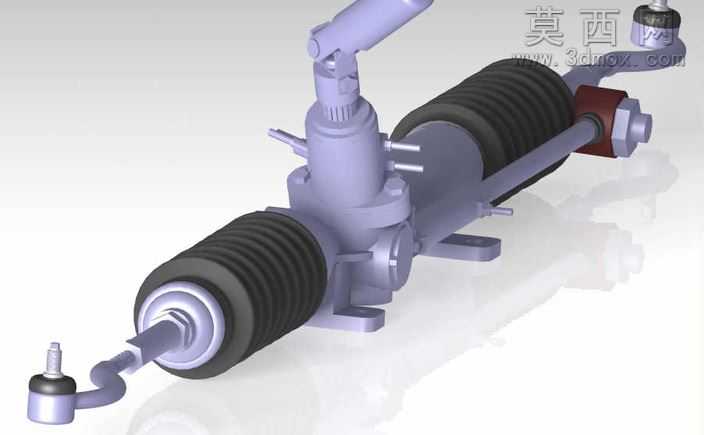

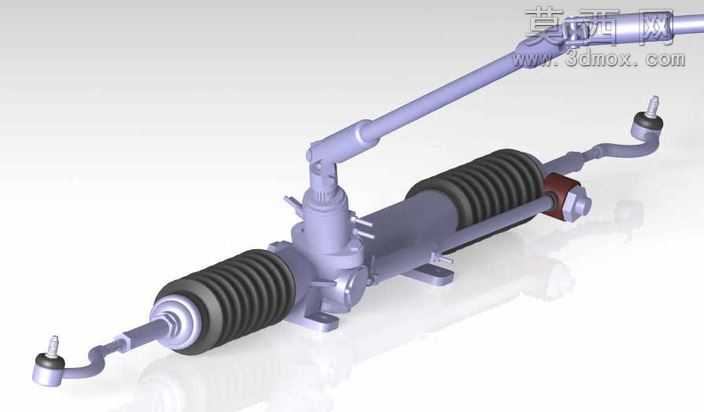

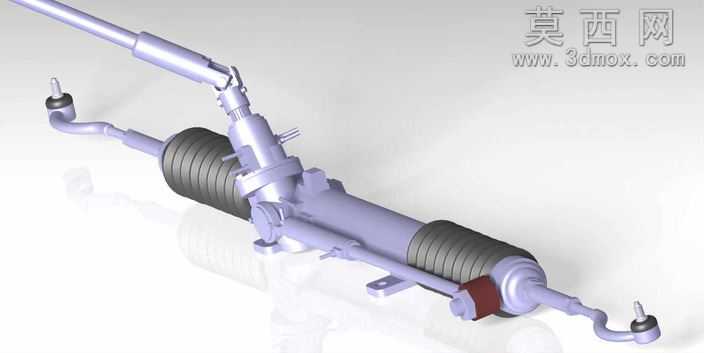

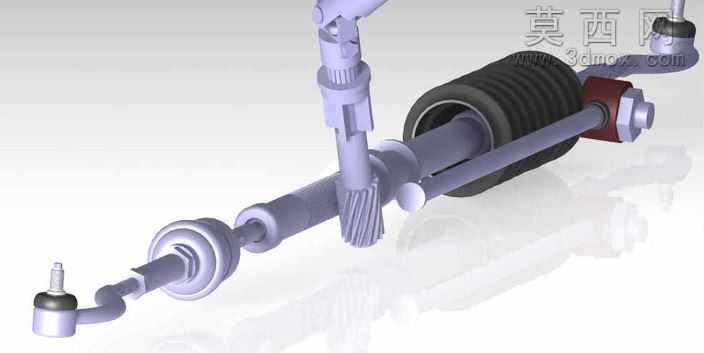

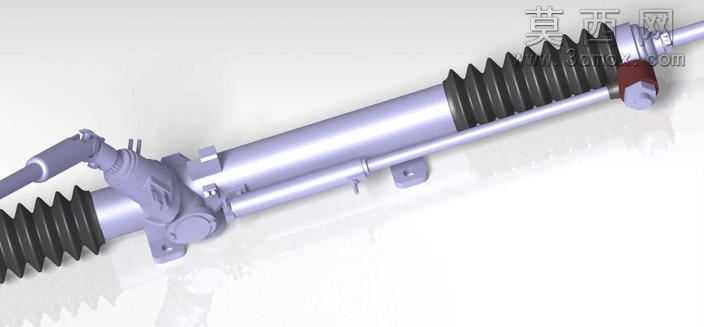

本作品为汽车转向系统核心的齿轮齿条传动结构三维建模成果，建模过程严格遵循汽车转向器的实际工程尺寸比例，依托三维建模软件完成全参数化特征构建，完整还原了齿轮齿条转向器的全部组成结构。建模初期先梳理齿轮齿条转向器的工作逻辑：转向轴输入的旋转力矩通过转向齿轮转化为齿条的横向直线位移，进而带动横拉杆推动转向节实现车轮偏转，基于该传动逻辑依次完成各零部件的特征绘制。首先构建核心传动副：转向齿轮采用渐开线圆柱齿轮参数化建模，通过齿廓曲线方程生成精准的渐开线齿形，保证齿距、齿厚、压力角等参数符合汽车转向齿轮的工程设计标准，齿面与齿条的啮合间隙控制在合理工程范围，还原实际装配中的啮合精度；齿条部分采用长条形杆体结构，加工出与齿轮匹配的啮合齿段，两端预留横拉杆连接的球头安装位，杆体表面做光滑过渡处理，还原实际零件的加工质感。其次完成附属结构建模：齿条外侧的防尘护套采用柔性波纹结构建模，通过多段环形凸起与凹槽的阵列特征还原橡胶防尘套的褶皱形态，材质设置为哑光黑色橡胶材质，还原橡胶件的半哑光质感与轻微弹性视觉特征；两端的横拉杆采用细长杆体结构，端部构建球头铰接结构，还原横拉杆与齿条、转向节的铰接连接关系，杆体表面设置金属镀锌的亮银色金属材质，带有轻微的环境反射效果；转向输入轴部分采用分段杆体结构，设置万向节铰接特征，还原转向轴可角度调节的结构特性，轴体表面做防滑纹理与安装定位特征，还原实际零件的装配细节。材质渲染阶段针对不同零部件做差异化材质调配：齿轮与齿条主体采用调质钢材质，表面设置细腻的金属磨砂质感，带有微弱的金属反光，体现钢制传动零件的耐磨属性；防尘套采用黑色丁腈橡胶材质，设置较低的反光度与轻微的粗糙度，还原橡胶件的哑光视觉效果；横拉杆球头部位设置润滑脂覆盖的轻微油亮质感，还原实际使用中的零件状态；各部件的连接卡箍采用冲压钢材质，带有轻微的镀锌钝化彩色反光，还原标准紧固件的外观特征。整体装配过程严格按照实际装配约束关系完成，齿轮与齿条设置齿轮啮合约束，保证转动齿轮时齿条可实现对应直线位移的运动仿真，横拉杆与齿条端部设置铰接约束，可模拟转向过程中横拉杆的角度摆动，防尘套与齿条、壳体之间设置固定约束，还原防尘套的安装定位关系。渲染阶段采用柔和的工作室光照环境，通过多盏面光源打亮模型的各个结构细节，避免出现过暗的阴影区域，清晰展现齿轮齿条的啮合结构、防尘套的波纹形态、横拉杆的连接关系，背景采用浅灰色渐变背景，突出模型主体结构，让观看者可清晰辨识该转向器的整体布局与各部件的连接逻辑。该建模成果完整还原了齿轮齿条转向器的结构特性与工作原理，可用于汽车转向系统的结构教学、原理演示以及相关设计方案的验证参考。
