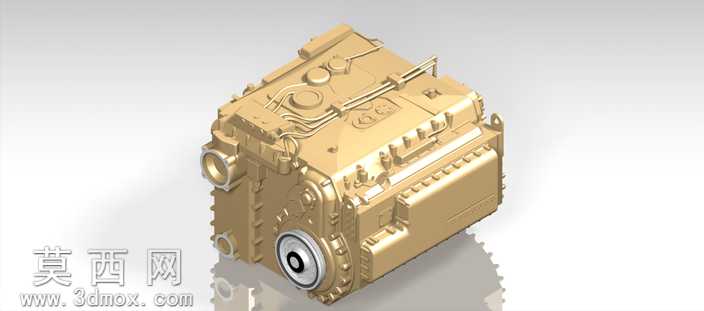

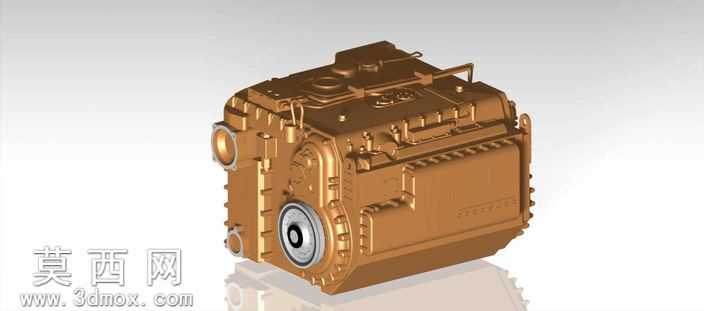

兰克HSWL194传动变速箱结构三维模型

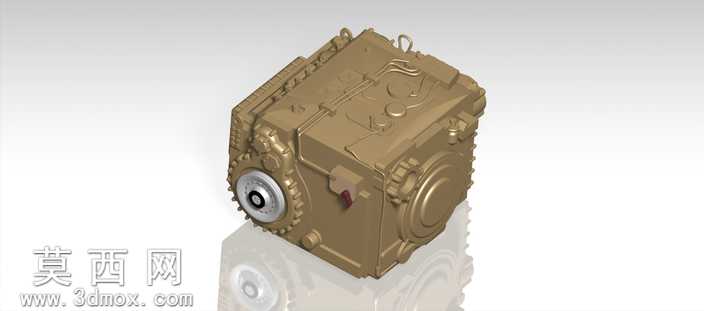

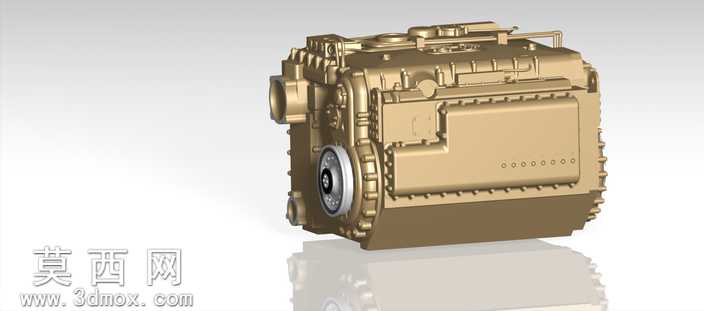

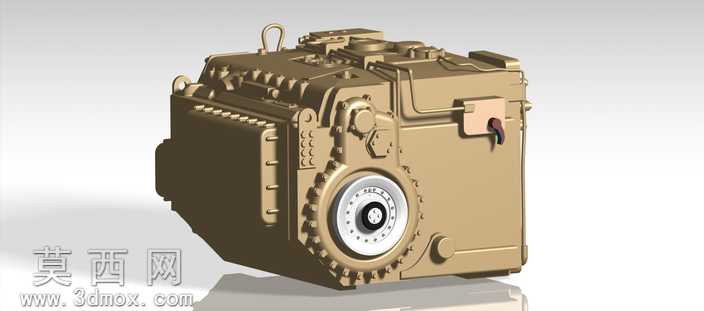

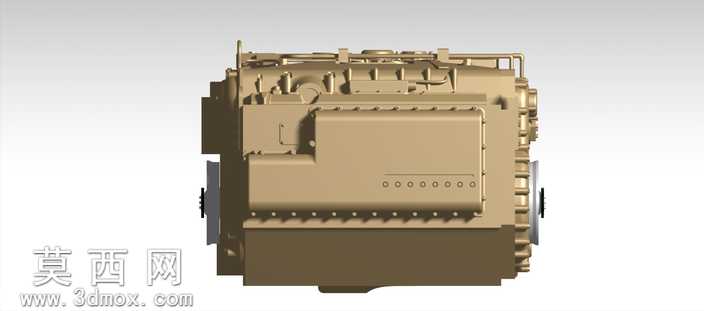

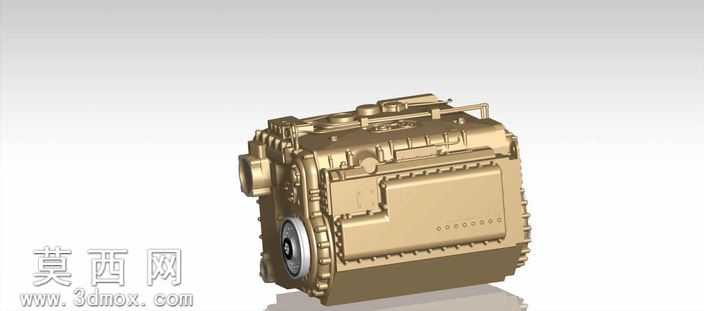

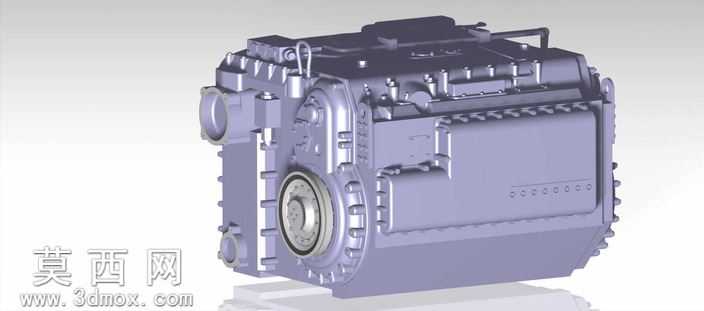

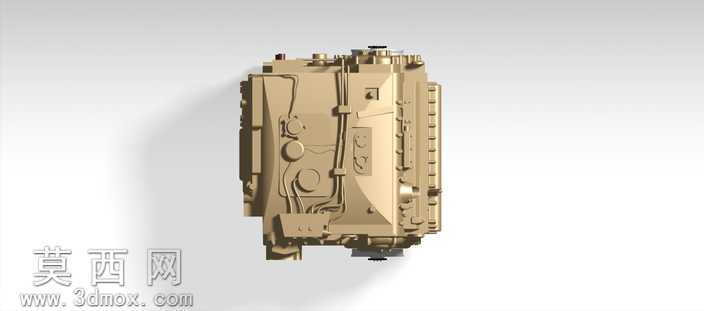

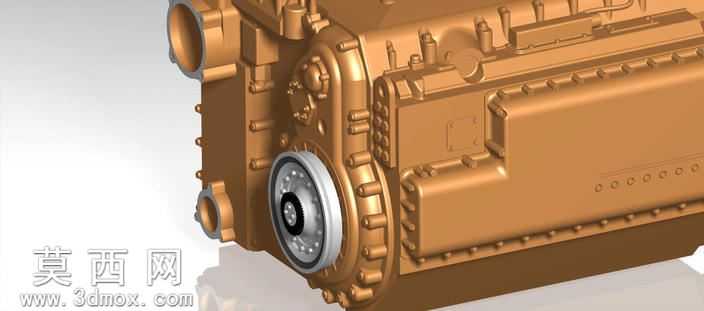

本模型为兰克HSWL194传动变速箱的高精度三维建模成果，建模过程中严格参考实物的测绘尺寸与结构逻辑，采用参数化建模方式完成各部件的搭建，确保整体装配精度符合工业设计标准。模型完整还原了变速箱的外部壳体结构，壳体表面的加强筋、安装吊耳、油路接口、传感器安装位等细节均逐一还原，壳体的倒角、圆角过渡处理贴合实际铸造工艺特征，避免了生硬的直角结构，还原了金属铸造壳体的真实形态。模型同时还原了输入端与输出端的连接结构，输入端的连接法兰、油封位、轴承安装位尺寸精准，输出端的连接轴结构、定位孔位均按照实际传动匹配关系设计，可清晰展示动力输入与输出的对接逻辑。在材质渲染层面，壳体部分采用了哑光金属漆材质，模拟铸铝壳体的磨砂金属质感，表面添加了细微的颗粒纹理与使用痕迹，还原工业设备的真实质感；输入输出端的金属轴件采用了抛光金属材质，与壳体材质形成明显区分，突出传动部件的功能属性；表面的标识、油位标记等细节也通过纹理贴图进行还原，提升模型的真实度。结构设计上，模型完整呈现了变速箱的箱体分层结构，可直观观察到上下箱体的连接螺栓位、定位销孔的分布，清晰展示箱体的装配逻辑；外部的换挡机构接口、取力口位置也精准还原，可用于展示变速箱的扩展功能接口布局。建模过程中对各部件的干涉情况进行了反复校验，确保所有装配部件之间无结构冲突，各活动部件的运动空间预留合理，可用于后续的运动仿真、结构有限元分析等二次开发场景，也可作为传动系统教学、工业设备展示的数字化素材，帮助使用者直观理解重型传动变速箱的外部结构与布局逻辑。
