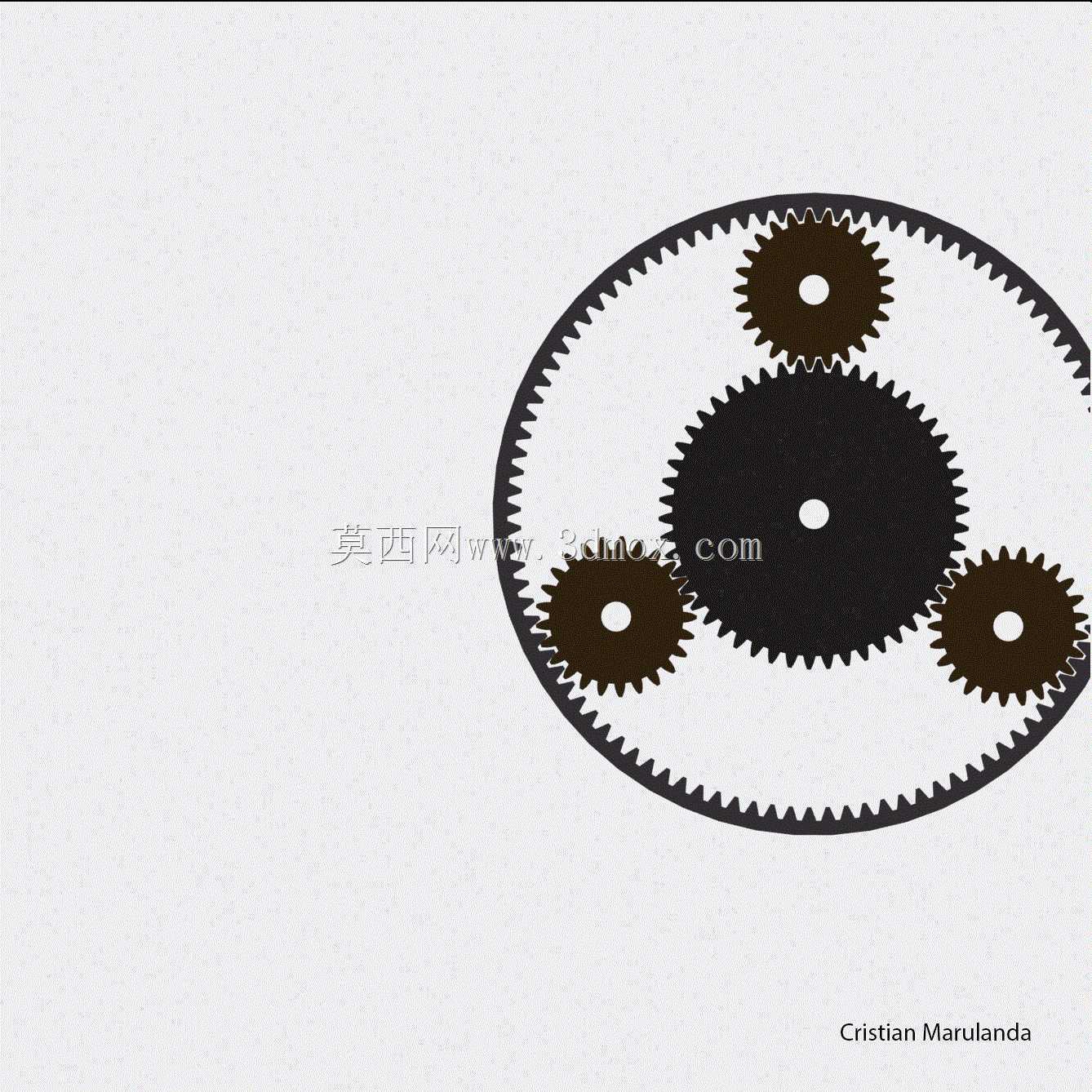

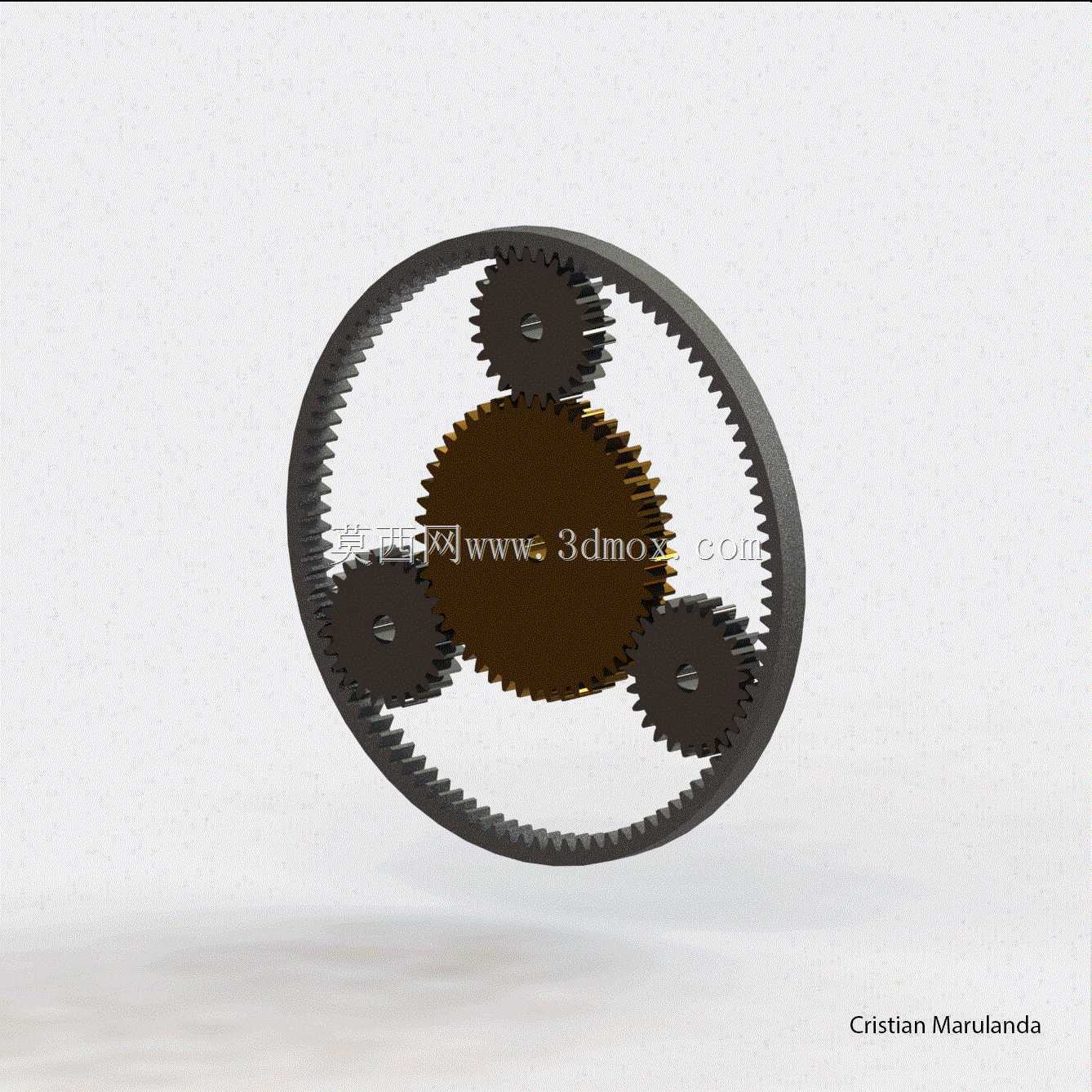

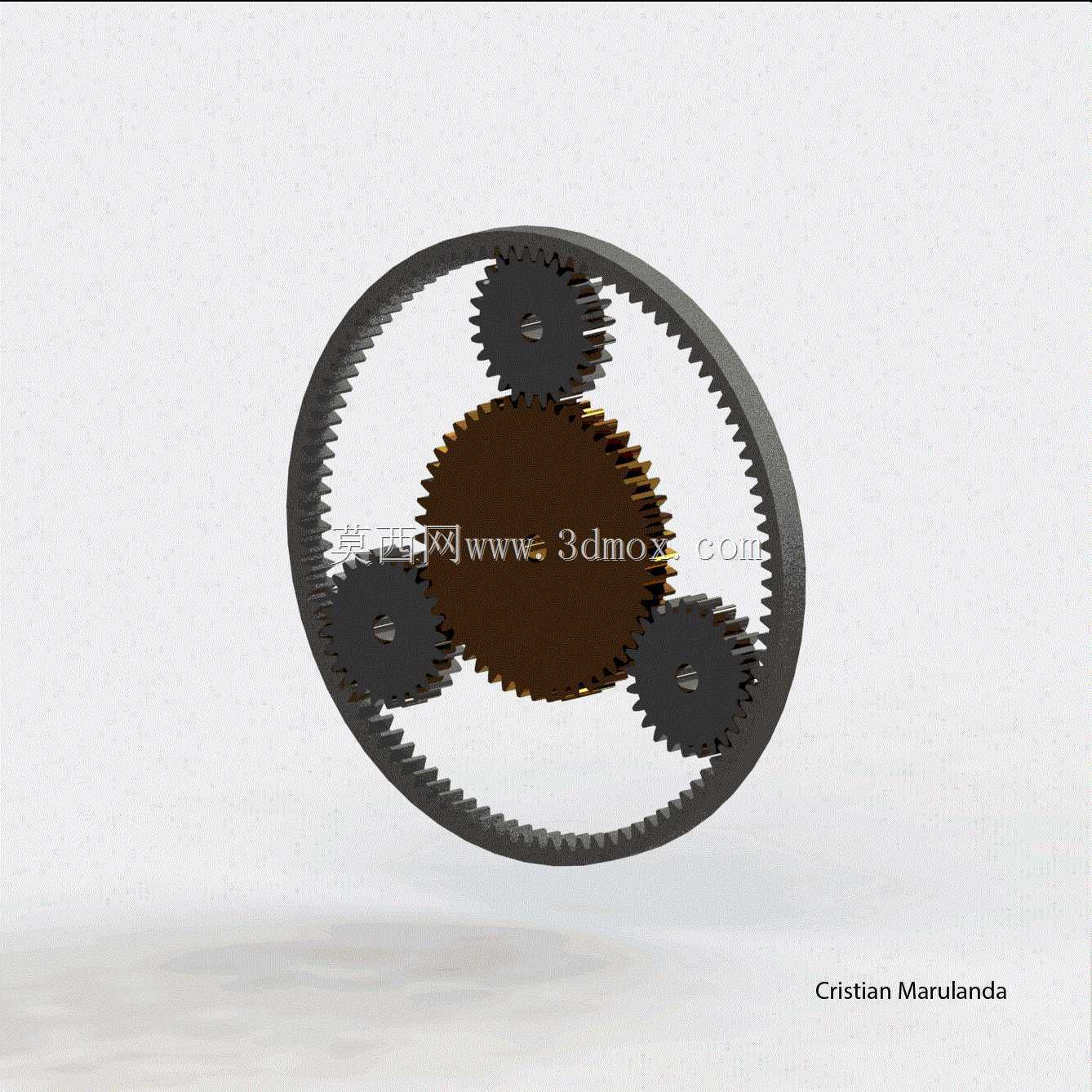

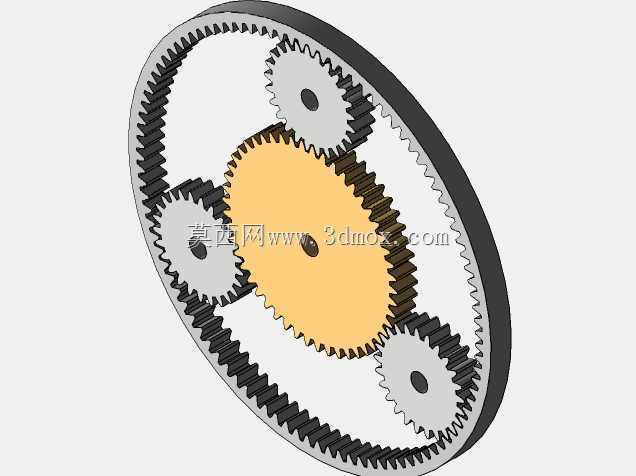

这套行星齿轮传动结构的建模,核心围绕同轴减速传动的实际工况需求搭建,区别于普通定轴轮系的排布逻辑,整套轮系采用太阳轮居中、三个行星轮沿太阳轮周向均布、最外侧包裹固定内齿圈的排布方式,所有轮齿的啮合间隙按照实际加工公差带预留,避免运动仿真过程中出现齿面干涉或者卡滞的问题。从实际应用场景来看,这类行星轮系结构广泛用在需要大减速比、小安装空间的传动场合,比如小型伺服驱动的末端减速、精密回转工作台的动力传递、手持电动工具的扭矩放大单元,相比普通平行轴减速结构,同减速比下行星轮系的轴向尺寸能压缩40%以上,同时因为三个行星轮同时分担载荷,轮齿的接触应力更低,同等模数下能传递的扭矩比定轴轮系高60%左右,非常适合安装空间受限、输出扭矩要求高的设备端。做这套结构建模的时候,首先要确定的是传动比匹配关系,先根据目标输出转速和输入转速的比值,反推太阳轮、行星轮、内齿圈的齿数配比,这里要注意行星轮均布的装配条件,也就是内齿圈和太阳轮的齿数和必须能被行星轮的个数整除,不然装配的时候行星轮无法同时和内外齿圈啮合,会出现齿位错位的问题。建模过程中轮齿的齿形采用标准渐开线齿廓,齿顶高系数、顶隙系数都按照通用圆柱齿轮的标准取值,避免齿形参数偏差导致的啮合冲击。
安装边界方面,整套轮系的输入轴和太阳轮采用同轴固连,行星轮通过销轴安装在前端的行星架上,内齿圈作为固定件和设备壳体连接,输出端直接从行星架引出动力,所有配合面的轴孔公差按照基孔制间隙配合预留,保证行星轮绕销轴自转的时候没有卡滞,同时行星架绕中心轴线公转的时候,径向跳动量控制在允许的公差范围内。从结构功能特性来看,这套轮系在运动过程中,太阳轮输入的动力同时传递给三个周向均布的行星轮,行星轮一方面绕自身销轴自转,另一方面沿着固定内齿圈的齿廓绕中心轴线公转,最终通过行星架将汇总的动力输出,整个传动过程中载荷被三个行星轮均匀分担,单齿承受的载荷更小,传动过程更平稳,噪音也比普通定轴轮系更低。
建模的时候特意做了运动仿真的约束设置,所有齿轮副之间添加了正确的啮合约束,能够直观演示整个轮系的运动过程,方便设计人员在选型阶段直观观察传动逻辑,验证齿数配比是否符合传动比要求,检查轮齿啮合过程中是否存在干涉问题。另外在结构细节上,行星轮的销轴两端都做了限位结构设计,避免行星轮在运转过程中出现轴向窜动,内齿圈的外圆设置了定位止口,方便和设备壳体做同轴定位安装,太阳轮的输入端设置了标准轴伸和键槽,能够和驱动电机的输出轴直接连接,行星架的输出端也预留了连接法兰接口,可以直接和负载端的传动轴对接,不需要额外做转接结构。
实际选型应用的时候,要注意根据传递的额定扭矩调整齿轮模数,模数越大轮齿的抗弯强度越高,对应的整体结构外径也会相应增加,需要根据设备的实际安装空间做参数匹配,同时行星轮的个数也可以根据载荷大小调整,载荷越大可以适当增加行星轮数量,进一步分摊单齿载荷,但要注意满足装配的齿数条件,避免出现无法装配的问题。这套结构的建模过程中,所有轮齿的齿向都做了无修形的直齿设计,加工难度更低,适合普通滚齿、插齿设备加工,不需要专用的磨齿设备就能达到要求的精度等级,能够有效降低零部件的加工成本,适合批量生产的传动单元使用。
