交错轴传动锥齿轮啮合结构三维设计

　　这套锥齿轮啮合结构，核心服务于轴线呈角度交叉的动力传递场景，在各类需要换向传动的机械设备中应用广泛，小到小型自动化设备的动力转向模块，大到工程机械、农用机械的传动箱，都能见到这类结构的身影。不同于平行轴传动的圆柱齿轮，锥齿轮的齿面沿节锥分布，能够在不额外增加换向传动组件的前提下，直接完成相交轴之间的旋转动力传输，最常见的应用场景是两轴呈90度垂直布置的传动位，也可根据实际传动需求调整轴交角，比如部分角向传动机构会采用45度轴交角的锥齿轮组来适配安装空间。

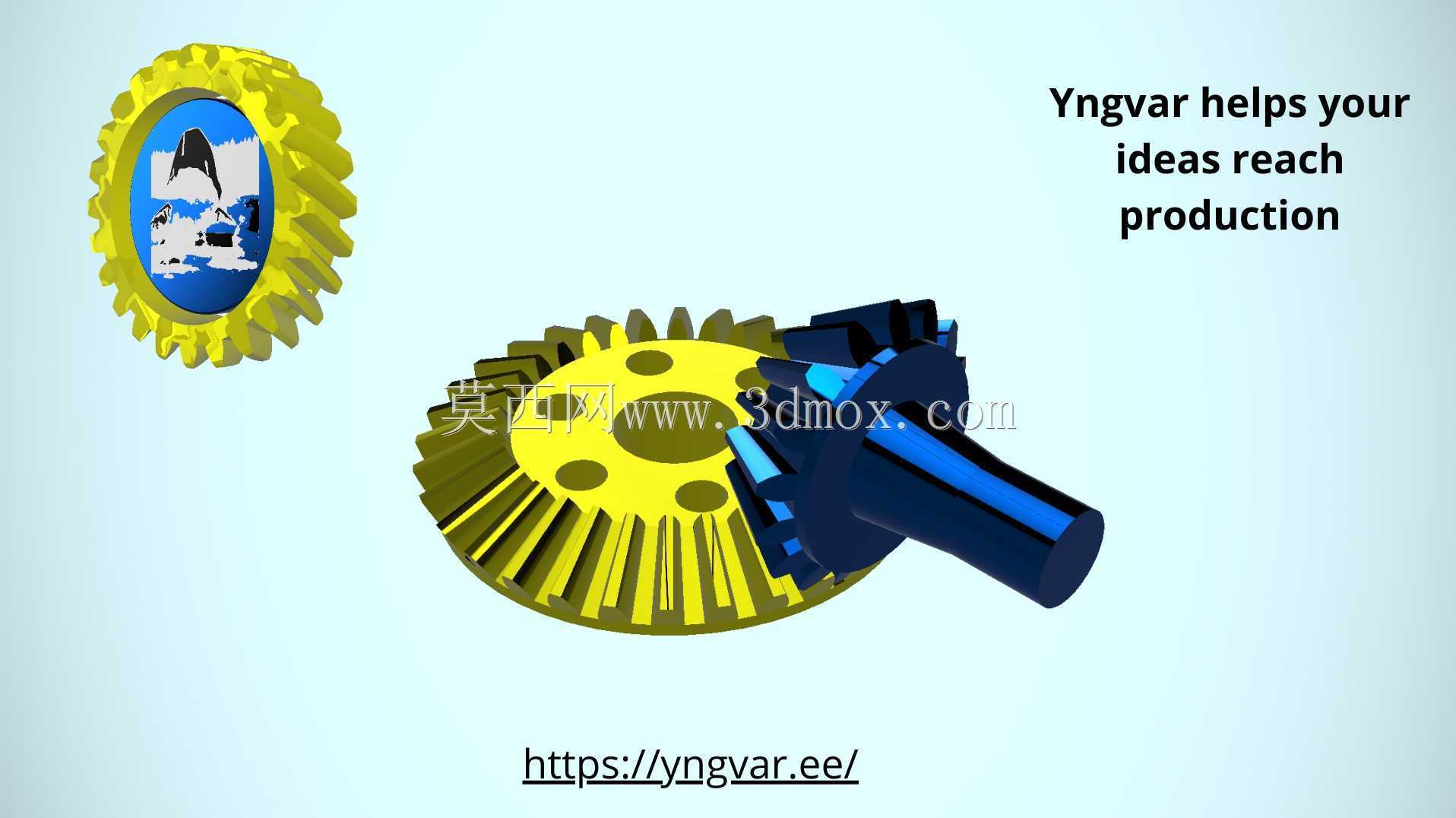

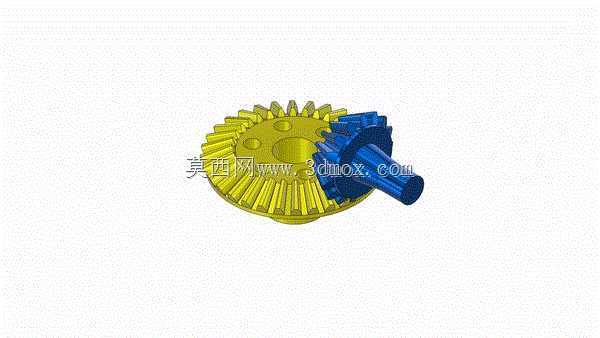

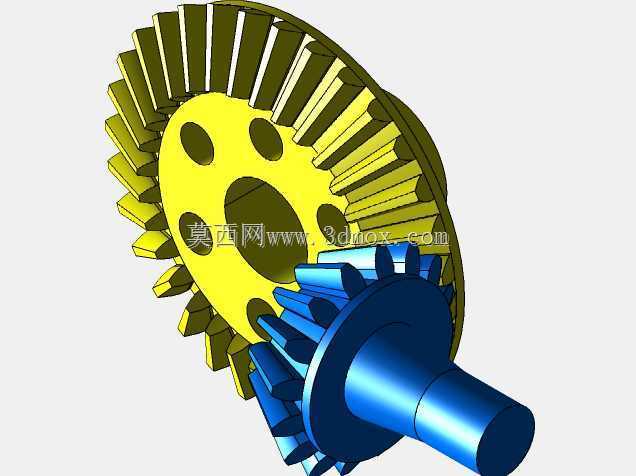

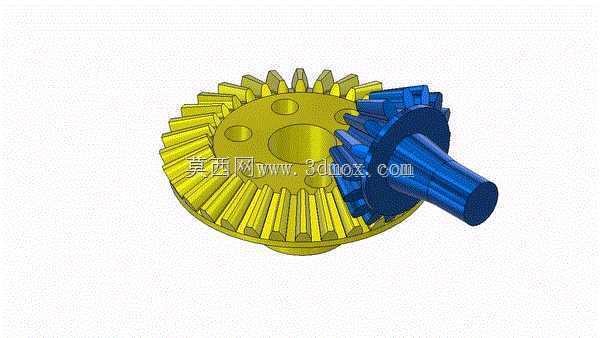

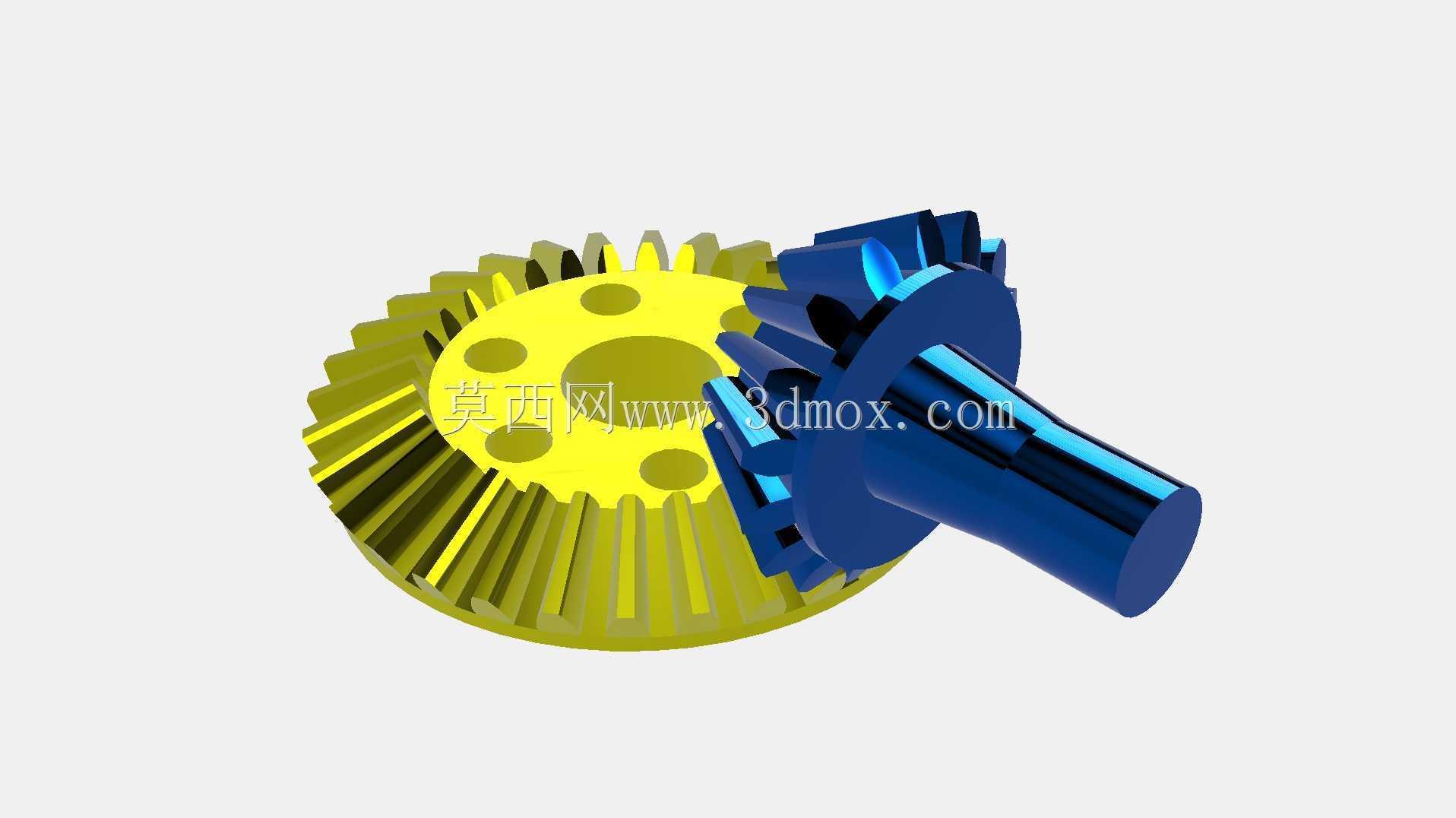

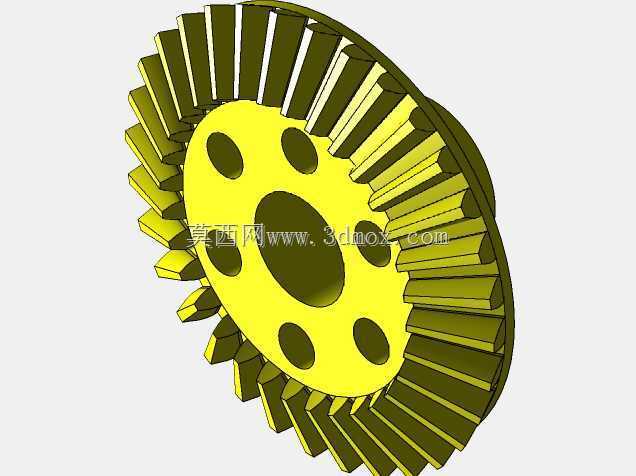

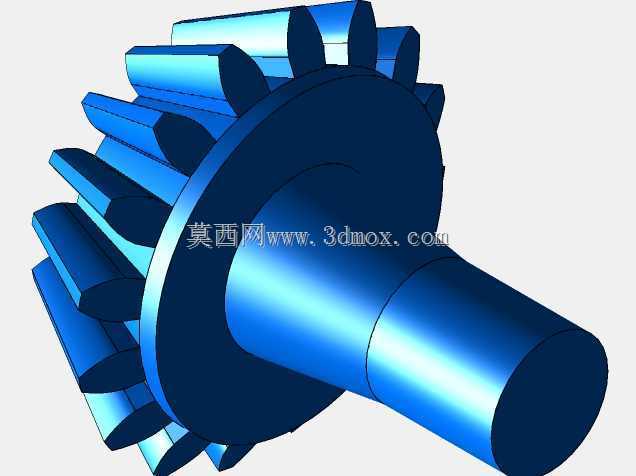

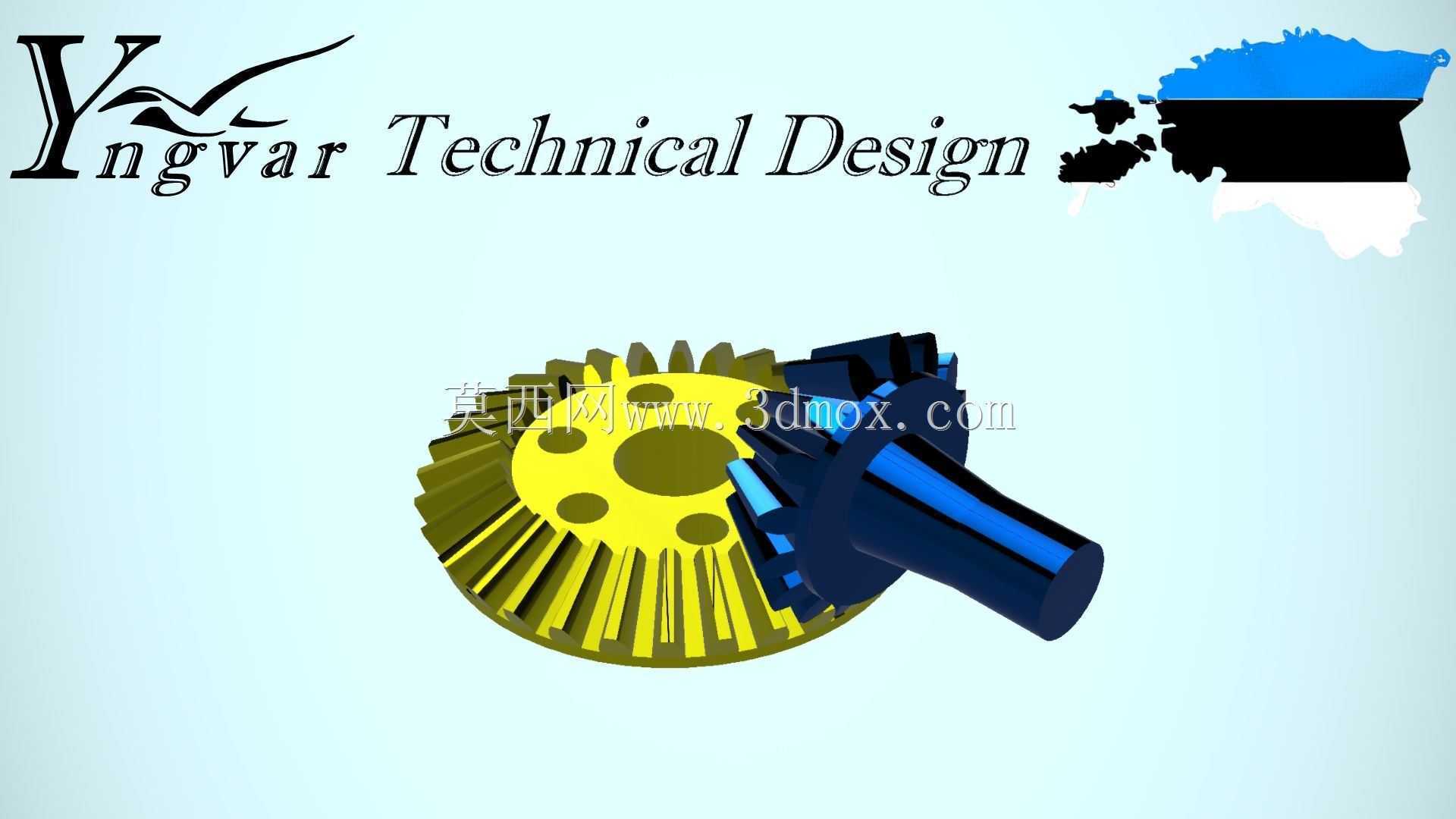

　　从功能特性来看，这套锥齿轮组包含主动锥齿轮与从动锥齿轮两个核心部件，主动轮带一体式安装轴段，可直接与动力输出端的联轴器、轴承位配合安装，从动轮为盘式结构，中心设置通孔用于穿装传动轴，轮体上预留的沉孔可用于安装紧固螺钉，实现齿轮与轴的周向、轴向固定，避免传动过程中出现窜动、打滑问题。啮合过程中，轮齿沿齿长方向逐步接触啮合，传动过程平稳，冲击载荷下的承载表现优于直齿圆柱齿轮的换向结构，能够适配中低速、中等扭矩的传动需求。

　　设计过程中，首先需要确定传动比匹配对应的齿数组合，再根据额定传递扭矩计算轮齿的模数、节锥角参数，确保齿面接触强度、齿根弯曲强度满足工况载荷要求。齿形加工参数的设定需要考虑啮合侧隙，预留合理的安装调整余量，避免因加工误差、装配误差导致轮齿卡滞或啮合间隙过大引发传动冲击。主动轮的轴段直径、长度需要匹配对应规格的轴承内孔尺寸，轴端可根据安装需求设置键槽或锁紧螺纹位；从动轮的中心孔直径、安装沉孔的位置度需要严格控制公差，保证装配后齿轮的节锥顶点与两轴交点重合，否则会出现偏载、轮齿异常磨损的问题，大幅缩短齿轮使用寿命。

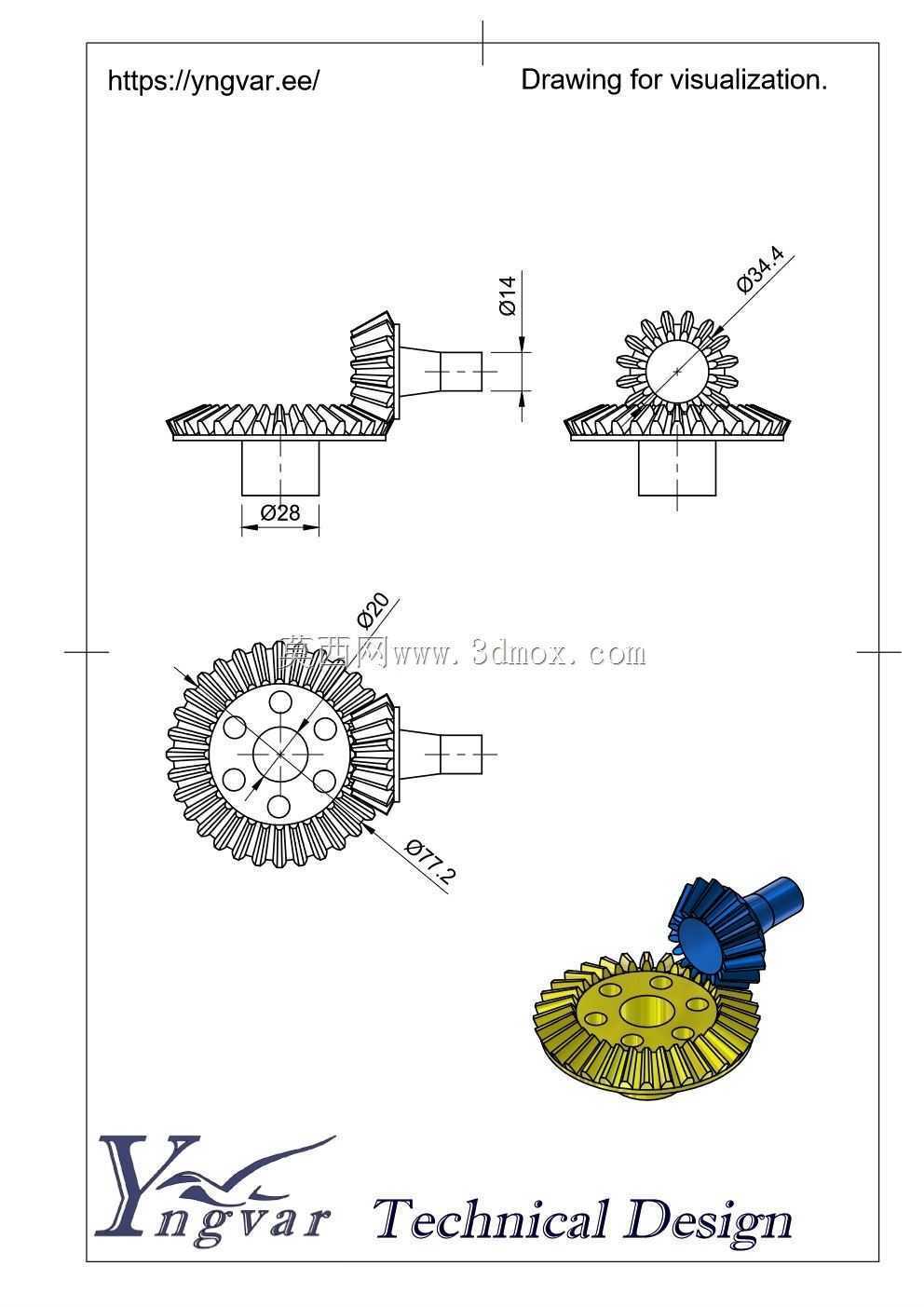

　　外形尺寸与安装边界方面，从动盘锥齿轮的最大外径决定了传动位的径向安装空间需求，设计安装腔时需要在轮齿外径外侧预留至少3-5mm的间隙，避免轮齿旋转过程中与腔壁发生剐蹭；主动锥齿轮的轴段伸出长度需要匹配轴承安装位、密封件的安装尺寸，轴肩位置需要做圆角过渡，减少应力集中。两齿轮的啮合安装距是装配过程中的核心控制参数，安装距偏差过大会直接改变啮合接触区的位置，理想状态下接触区应位于齿面中部偏齿顶位置，保证满载传动时接触区不会偏移至齿端引发崩齿问题。

　　在实际设备选型应用中，这类锥齿轮组常被用于动力头转向机构、小型减速器的换向级、机床附件的传动模块，相比蜗轮蜗杆换向结构，锥齿轮传动的效率更高，反向传动无自锁特性，适合需要双向传动的场景。建模过程中对齿面的精准建模能够提前验证啮合干涉情况，模拟实际装配后的接触轨迹，减少后续实物试装的调整工作量，轮体上的减重孔设计在保证轮体结构强度的前提下，能够降低转动惯量，减少传动过程中的动载荷，提升高速运转下的平稳性。
