手动螺旋顶升起重作业工具结构设计

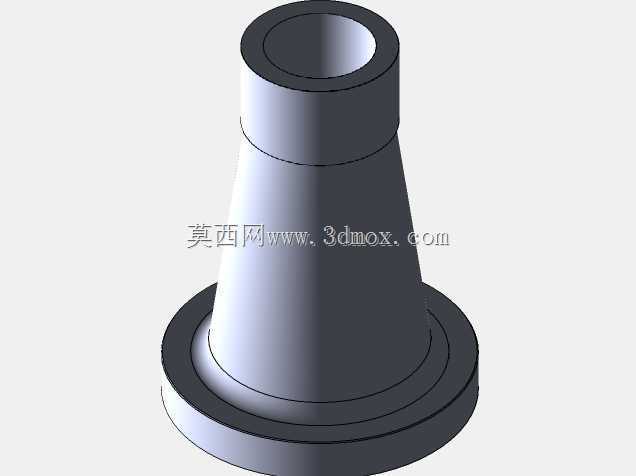

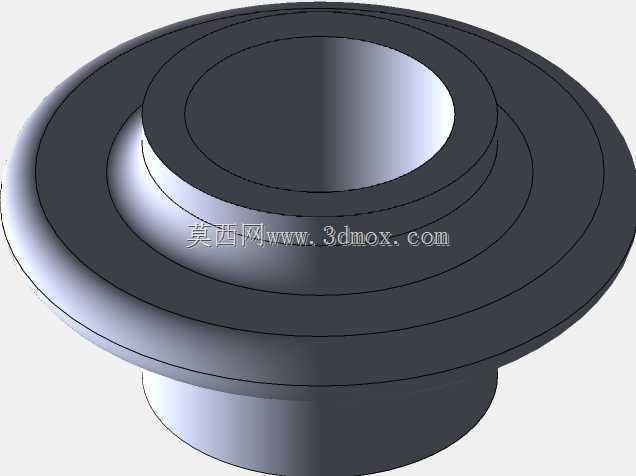

　　在设备检修、重型构件安装、车辆维保等现场作业场景里，手动螺旋顶升工具始终是无需外接动力源场景下的核心承重作业器具，区别于液压类顶升设备，螺旋结构的自锁特性让其在长时间承重支撑场景下具备更高的安全冗余，不会出现液压系统泄油导致的承重回落风险，尤其适合无电源接入的野外作业、狭小空间内的设备调平、重型工件的位置微调等工况。这款螺旋顶升结构的整体设计围绕手动操作的力臂匹配、承重稳定性、传动顺滑度三个核心维度展开，底座采用大直径锥台过渡结构，从底部支撑面到螺杆安装位的锥面收窄设计，既可以在不额外增加整体重量的前提下扩大底部支撑的接触面积，降低单位面积的地面压强，避免在软质作业地面出现支撑下陷的问题，同时锥台结构的刚性比直筒结构更优，在承受偏载载荷时，应力可以沿着锥面均匀分散到底座整个截面，不会出现直筒结构常见的根部应力集中断裂问题。

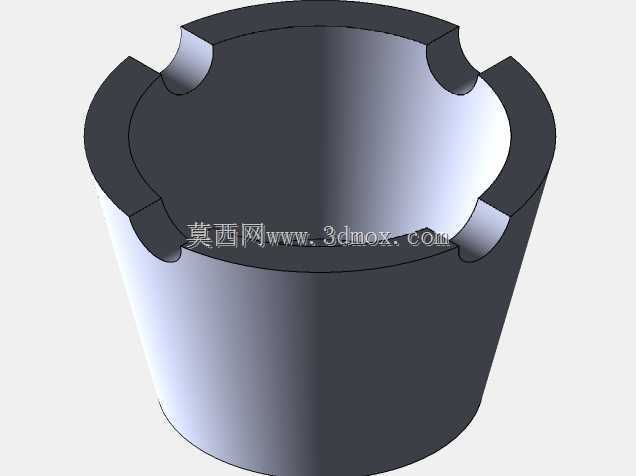

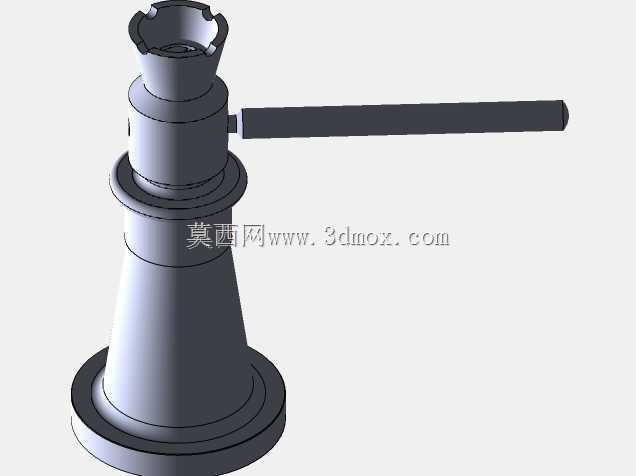

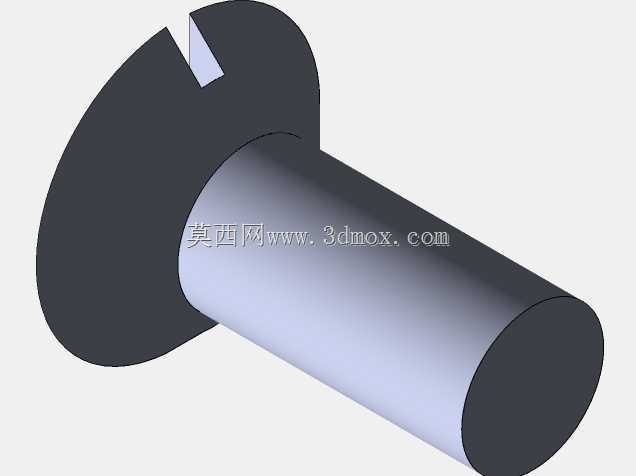

　　操作力臂采用横向长杆设计，杆身与顶部螺母驱动位采用可拆卸的插接配合，作业时可以根据实际需要的顶升力调整力臂的插接长度，在初始顶升阶段阻力较小时可以缩短力臂提升操作速度，在接近额定承重时插接力臂到最大长度，降低单人操作的施力强度，力臂的杆身做了等直径圆柱设计，表面无突出棱角，避免操作回转过程中剐蹭周边设备或者划伤操作人员。顶部的承重托位采用带内凹卡位的碗状结构，区别于平顶面的托头，内凹卡位可以适配不同形状的被支撑工件底部，不管是车辆底盘的凸起梁位、设备底部的安装支脚，还是钢结构构件的圆弧面，都可以卡在托位内凹区域内，避免顶升过程中工件出现滑移脱落的风险，托位与内部升降螺杆的连接采用推力轴承配合结构，转动驱动螺母带动螺杆升降时，托位可以保持与被支撑工件的相对静止，不会随着螺杆转动摩擦工件底面，破坏工件表面的涂装或者加工面。

　　内部的螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，承重时的螺纹接触面更大，磨损速率更低，同时螺纹的导程经过匹配计算，既保证操作时的顶升速度不会过慢，也能实现螺纹副的自锁，即停止转动操作力臂后，螺杆不会在承重载荷下反向回转下滑，无需额外添加锁止机构即可满足长时间承重支撑的安全要求。整体结构的安装边界充分考虑了现场作业的空间适配性，底座的最大直径控制在常规作业坑、设备底部间隙的可容纳范围内，最低收缩高度可以适配多数家用车辆、中小型工业设备的底部初始间隙，无需额外开挖作业坑或者垫高设备即可放入顶升位置，最大顶升行程覆盖常规检修、安装作业的顶升高度需求，不需要额外搭配增高垫块即可完成多数常规作业。

　　在结构细节处理上，所有外部棱边都做了倒圆角处理，避免搬运、操作过程中的磕碰划伤，驱动螺母与外筒的配合位添加了润滑脂储留槽，长期使用时可以存储润滑脂降低螺纹和转动配合面的磨损，延长整体结构的使用寿命，外筒表面的台阶结构既可以作为结构加强筋提升筒体的抗扭、抗弯强度，也可以作为搬运时的手持位，方便单人短距离转移作业位置。这类螺旋顶升结构的设计核心是在保证额定承重能力的前提下，尽可能降低操作力、提升作业安全性，相比液压顶升工具，它不存在密封件老化泄油、低温环境下液压油黏度变化导致操作卡滞的问题，在零下低温环境、长期静置支撑的场景下具备更强的适配性，日常维护仅需要定期给螺纹副添加润滑脂即可，不需要像液压工具那样定期更换密封件、补充液压油，维护成本更低，更适合零散作业、应急抢修类的使用场景。在建模过程中，所有配合面的公差都按照实际机加工的精度要求做了预留，螺纹副的配合间隙、转动位的同轴度、底座支撑面的平面度都参考了实际量产产品的工艺要求，既保证三维模型的结构完整性，也可以直接作为同类产品结构设计、改进的参考原型，针对不同承重等级的衍生设计，只需要调整螺杆直径、螺纹参数、底座尺寸即可快速完成系列化的结构调整，不需要重新搭建整体的传动结构框架。
