手动螺旋顶升承重作业工具结构设计

　　在设备检修、小型构件安装、重物位移调整这类现场作业场景里，手动螺旋顶升工具是无需外接动力源就能完成承重顶升的核心工装，和液压类顶升工具相比，它不存在密封件老化泄漏、长期承重泄压回落的问题，能在无电源、野外、狭小作业空间内稳定保持支撑状态，尤其适合汽修换胎、小型设备调平、钢结构临时支撑、模具拆装对位这类需要长时间持载的作业工况。这款螺旋顶升结构采用梯形螺纹传动副作为核心传力路径，螺杆与铜质螺母配合实现自锁，只要螺纹升角小于当量摩擦角，即便撤去操作杆的外力，顶升状态也不会自行回落，这一特性让它在垂直承重场景下的安全冗余远高于无自锁结构的顶升工具，作业时不需要额外加装机械锁止件就能满足安全规范要求。

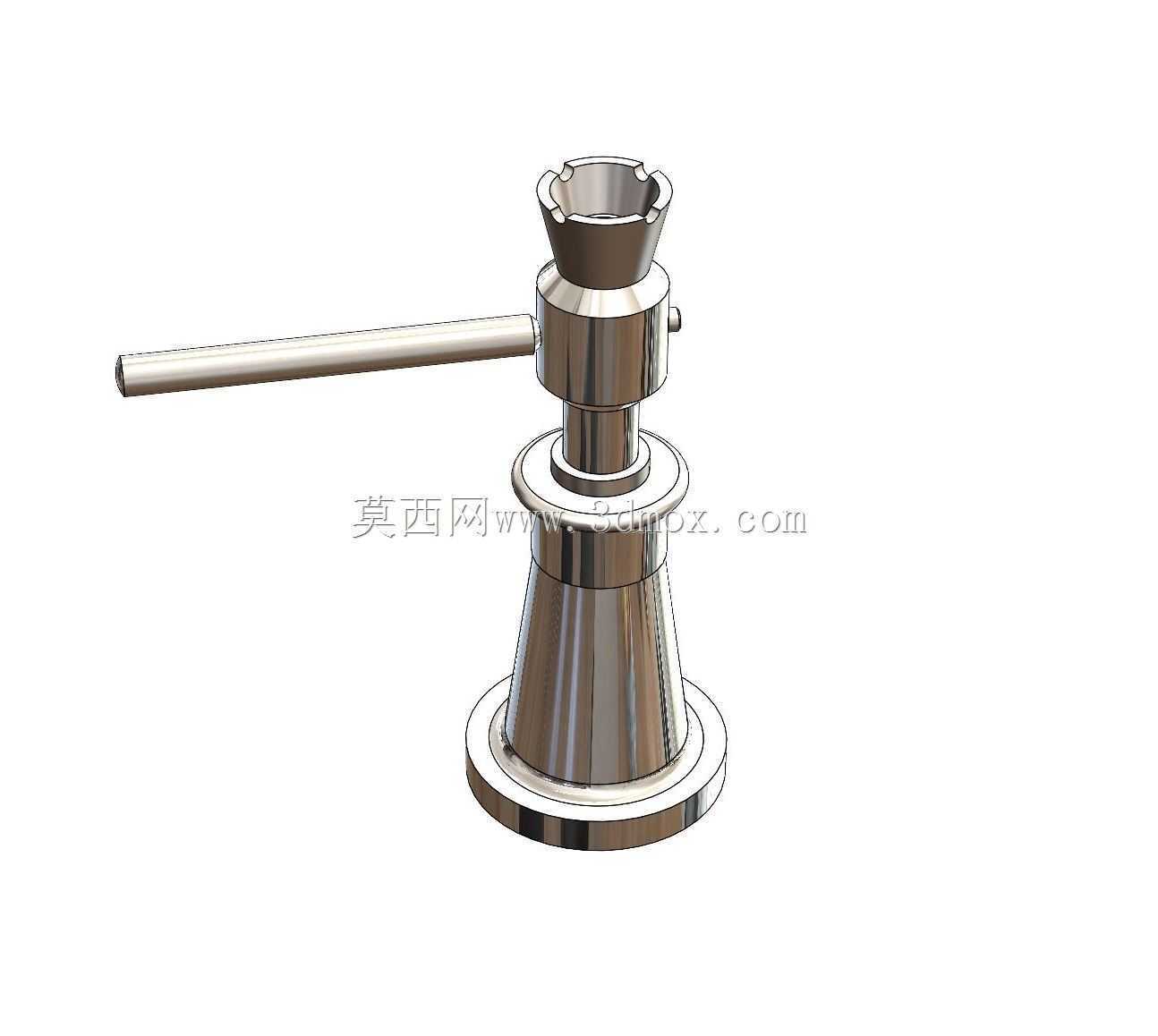

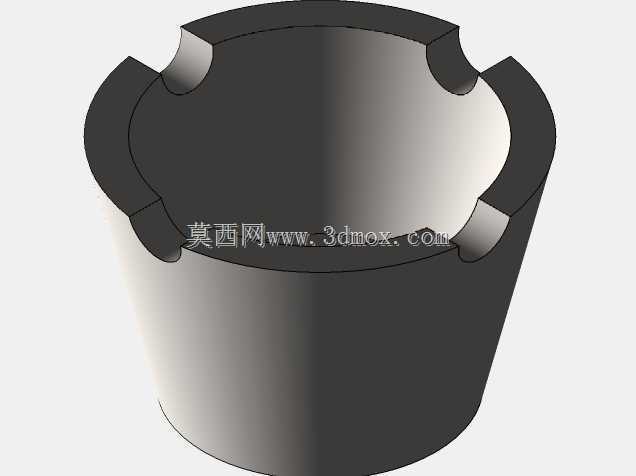

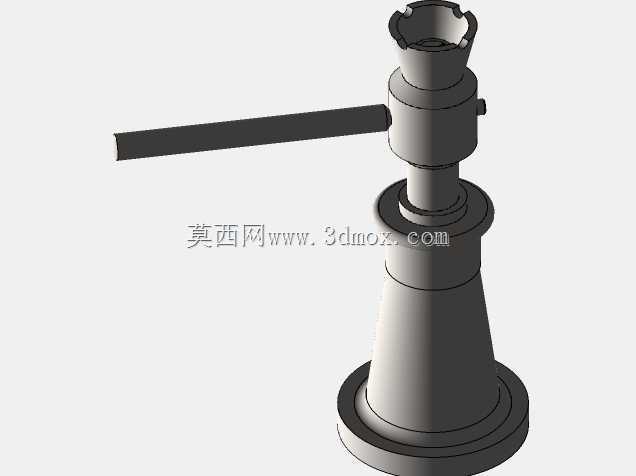

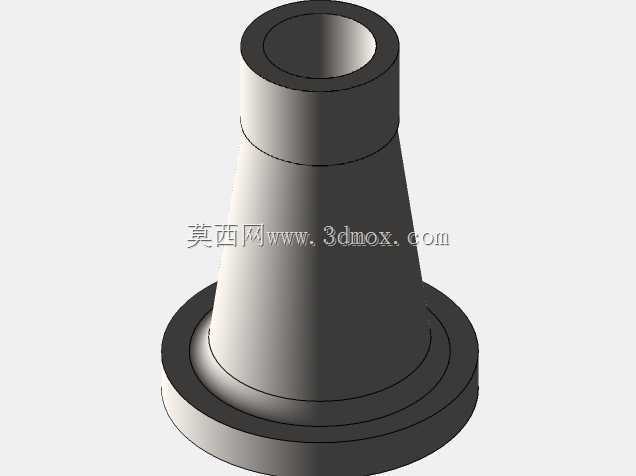

　　从结构布局来看，底座采用大直径锥形扩面设计，底部接触端面做了防滑滚花处理，和支撑面接触时能分散上部载荷的压应力，避免软质地面上出现底座下陷的问题，锥形筒体向上收窄的结构既提升了底座的抗倾覆力矩，又减少了上部结构的材料冗余，整体重心始终落在底座支撑边界以内，即便承受偏载载荷，倾覆临界值也能满足常规作业的承重要求。顶部承托槽采用内凹弧形结构，槽口边缘做了倒角处理，和被顶升构件的接触位置不会出现应力集中割伤工件表面的问题，承托槽和螺杆顶端采用铰接连接，允许支撑面存在3度以内的角度偏差，适配被顶升件底部不平整的作业场景，不会因为接触面倾斜导致螺杆承受附加弯曲应力。

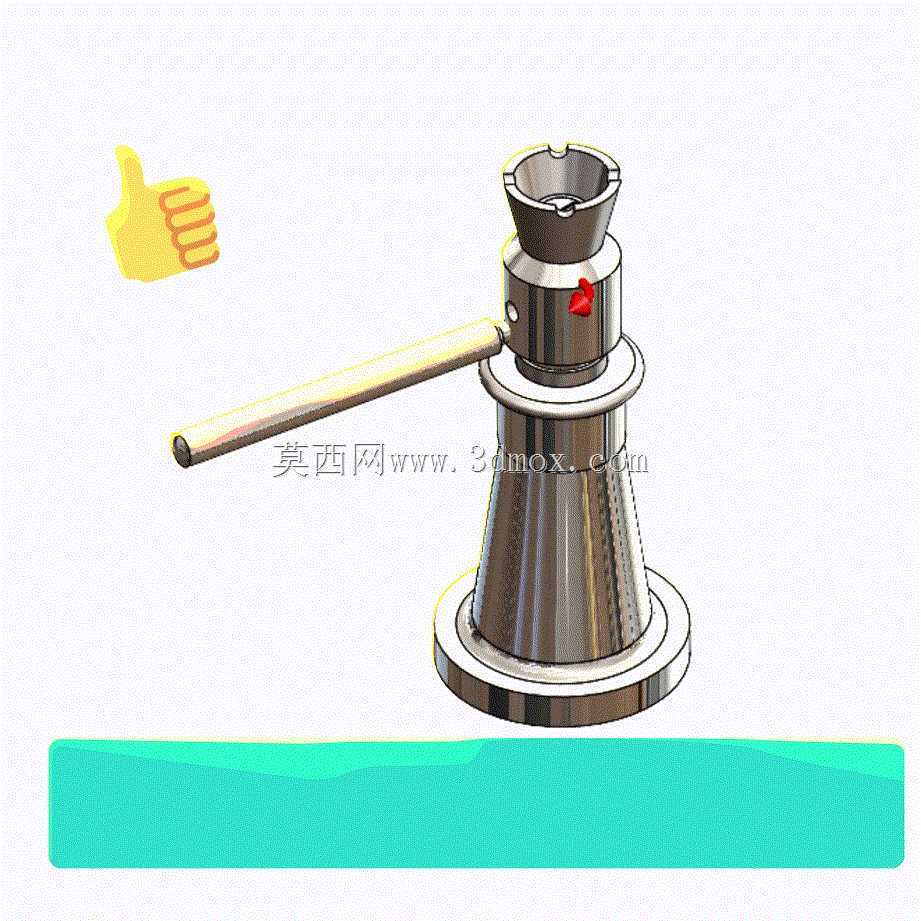

　　操作杆采用穿入式设计，杆身和螺杆顶部的传动套采用间隙配合，作业时可以根据操作空间的大小调整杆身插入的长度，空间狭小时可以短杆小幅度扳动，需要大顶升力时可以接长杆身增大力矩，不需要额外配套专用加力杆，适配现场复杂的操作环境。设计过程中首先核算了梯形螺纹的接触应力与螺杆的压杆稳定性，按照额定承重载荷1.5倍的安全系数校核螺纹牙的剪切强度与弯曲强度，避免重载下螺纹牙崩断失效；螺杆的长径比控制在合理范围内，避免全行程伸出时出现压杆失稳弯曲的问题；螺母的旋合长度设置为螺杆直径的1.5倍，保证各圈螺纹受力均匀，不会出现前几圈螺纹载荷过载的情况。

　　外形尺寸上，底座最大外径控制在常规操作的合理范围，收起状态下整体高度适配常规汽修、设备检修的底部作业间隙，最大顶升行程满足常规小型重物的顶升高度需求，安装边界上不需要额外的固定结构，直接放置在平整硬质支撑面即可使用，作业时底座下方不需要加装额外垫板就能满足承重要求，整体重量控制在单人可徒手搬运的范围内，适合随车配备、流动检修场景携带。结构上没有复杂的液压管路、密封元件，日常维护只需要定期在螺纹副表面涂抹润滑脂减少磨损即可，不存在易损易耗件需要频繁更换的问题，长期存放也不会出现元器件老化失效的情况，在低温、高粉尘、潮湿的恶劣作业环境下也能正常操作，不会因为环境温度变化出现传动卡滞、出力不足的问题。扳动操作杆时，螺纹传动的进给量均匀可控，能实现毫米级的顶升高度微调，在设备安装对位、构件调平的场景下，比液压顶升的控制精度更高，不会出现液压传动的爬行、突跳问题，能精准控制顶升高度满足装配公差要求。整体结构没有多余的装饰性设计，所有外形结构都服务于承重、操作、稳定性的功能需求，筒体部分的加厚设计提升了抗侧向冲击的能力，即便作业中操作杆受到侧向磕碰，筒体也能对内部螺杆形成防护，避免螺杆弯曲变形影响传动顺畅性。
