带螺纹啮合功能的螺栓螺母组合结构

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这套螺栓螺母组合结构，覆盖了从零件建模、装配约束到运动仿真的全流程设计逻辑，可直接用于设备连接结构的选型参考、装配干涉校验以及连接强度校核场景。日常做结构设计时，很多新手容易忽略螺纹副的实际啮合细节，要么建模时直接用装饰螺纹线代替实体螺纹，导致装配干涉检查时无法发现螺纹牙型错位的问题，要么没有预留足够的安装操作空间，导致现场装配时扳手无法卡入螺母六角面，这套模型在设计时就规避了这些常见问题。

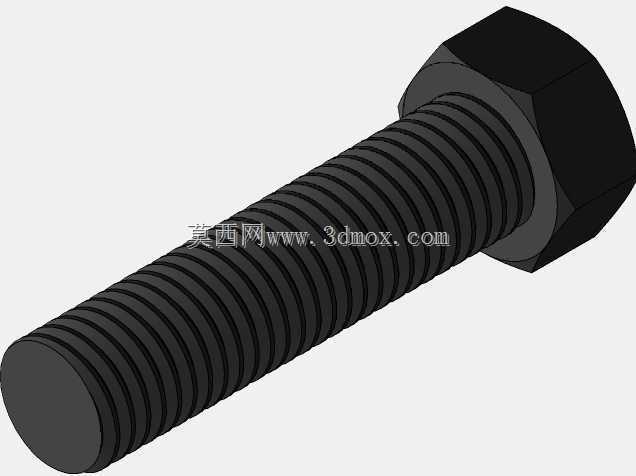

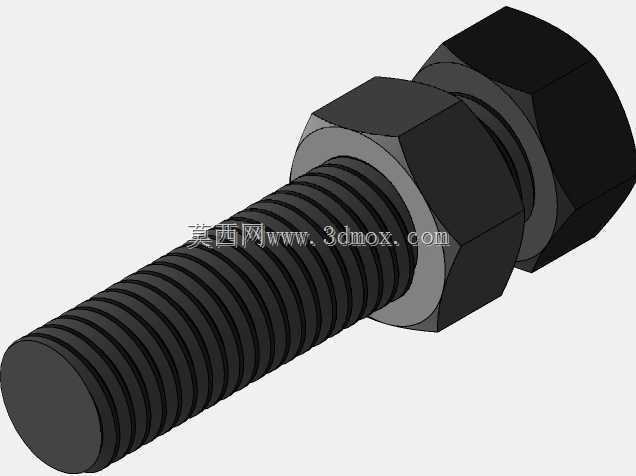

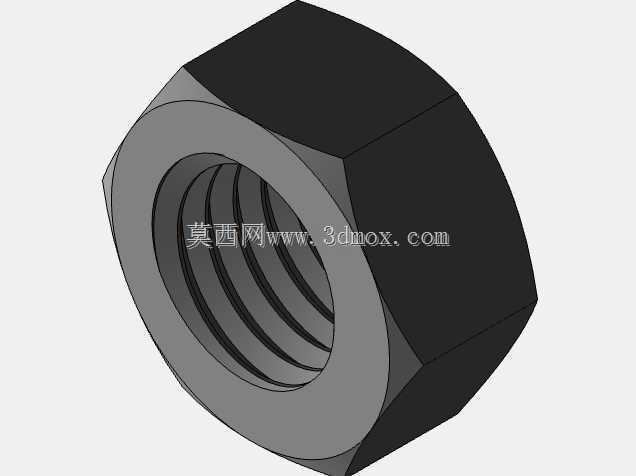

　　从结构功能来看，这套螺栓螺母组合具备完整的实体螺纹牙型，螺栓杆部的外螺纹与螺母内螺纹的牙型角、螺距、导程参数完全匹配，可实现真实的螺纹旋合运动模拟，同时在螺母与被连接件的贴合面处，设计了配套的平垫结构，能够分散螺母对被连接件的压应力，避免软质被连接件表面被压溃，也能在一定程度上防止螺纹连接受振动后出现松脱。设计思路上，建模时先完成螺栓头部六角结构、光杆段、螺纹段的分步建模，螺纹段采用扫描切除的方式生成真实牙型，保证牙型角符合普通公制螺纹的60度标准，螺纹收尾处做了合理的退刀结构，避免螺纹末端出现应力集中的尖角；螺母部分同样采用六角外形设计，内螺纹与螺栓外螺纹做了参数化关联，修改螺距参数时可同步更新内外螺纹尺寸，不需要重复建模，平垫的内径与螺栓光杆段采用间隙配合，间隙值控制在0.2-0.5mm区间，既保证平垫可以顺利套入螺栓，又不会因为间隙过大导致装配后出现偏心。从安装边界来看，这套螺栓螺母组合的六角头部对边尺寸、螺母厚度、平垫外径都符合常规紧固件的安装空间要求，建模时预留了标准扳手的操作空间，在做整机装配布局时，可以直接参考模型的外形尺寸预留安装孔位、扳手操作空间，不需要额外查询紧固件手册核对安装边界；螺栓的螺纹段长度根据常用连接厚度设计，能够满足2-3倍螺母厚度的啮合长度要求，保证螺纹连接的强度足够，不会因为啮合牙数过少导致螺纹滑牙。

　　在实际行业应用中，这类螺栓螺母组合可用于各类机械设备的机架连接、钣金件装配、电气元件固定、传动部件锁紧等场景，做设备设计时，可以直接调用这套模型完成装配，不需要从零开始建模，同时模型自带的运动仿真属性，可以模拟螺栓旋入螺母的整个过程，检查装配过程中是否会与周边零部件出现干涉，尤其是在空间紧凑的设备内部，提前通过三维模型校验安装路径，能避免实际装配时出现螺栓无法穿入、扳手无法操作的问题。

　　很多工程师在做紧固件选型时，往往只关注螺纹规格，忽略了螺栓头部高度、螺母厚度对安装空间的影响，这套模型将所有结构细节都做了1:1还原，包括螺栓头部的倒角、螺纹起始端的引导锥、螺母两端的倒角，这些细节虽然不影响主要功能，但在实际装配时，引导锥可以让螺栓更顺利地穿入安装孔，螺母倒角可以让螺纹更容易对中，减少装配时的错扣风险。另外，这套模型的螺纹副做了运动约束设置，可以模拟螺纹连接的拧紧过程，在做设备的虚拟装配调试时，可以直观展示螺栓从穿入到拧紧的整个行程，确认螺栓拧紧后末端露出的螺纹长度是否符合规范要求，避免出现螺栓拧入深度不足或者露出过长干涉其他部件的问题。对于做紧固件二次开发、自动化拧紧设备设计的工程师来说，这套带真实螺纹结构和运动属性的模型，还可以作为拧紧工位设计的参考，模拟拧紧过程中螺母与套筒的配合、螺栓与工件的相对位置，优化拧紧轴的进给行程和扭矩参数。
