带肋结构塑料储水容器三维设计

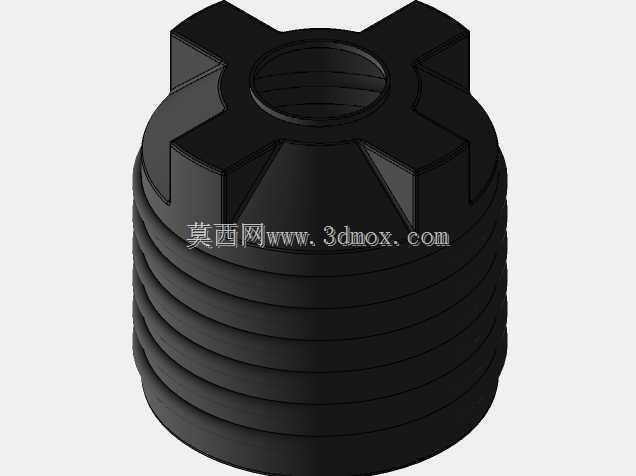

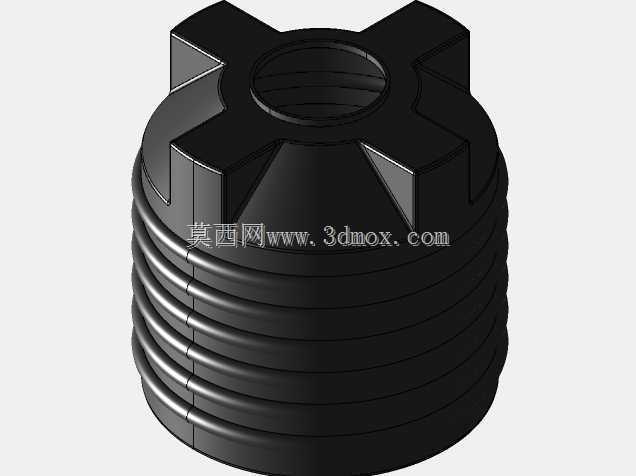

　　这类带周向波纹肋的塑料储水部件，常应用在小型流体循环系统、便携供水装置、实验台配套储液单元中，区别于大型滚塑储水罐，这类小尺寸注塑储水件更适配紧凑安装空间，在桌面级流体设备、小型冷却循环回路、家用净水配套组件里都能见到同结构产品的应用。从结构设计逻辑来看，顶部周向均匀分布的四个凸块并非装饰结构，而是安装定位卡榫，对应设备安装位的四个卡槽，安装时对准槽位旋转一定角度即可完成卡接固定，不需要额外打螺丝，既减少了安装工序，也避免了螺丝孔位带来的渗漏风险，这种快装结构在需要频繁拆卸清洗的储液部件中应用十分广泛。

　　顶部中心的开孔是流体进出通道，孔壁做了加厚处理，可直接插接标准外径的输水软管，也可以适配外螺纹转接头连接硬管，孔口边缘做了R0.8的圆角过渡，避免安装软管时割伤管壁造成渗漏。周向的波纹肋结构是整个部件的核心设计点，一方面，波纹结构大幅提升了薄壁塑料件的环向刚度，在相同壁厚下，带波纹结构的壳体抗外压变形能力比光滑直壁壳体提升60%以上，即使储水后内部产生轻微负压，也不会出现壳体瘪陷的情况；另一方面，波纹结构预留了一定的轴向伸缩余量，当设备运行产生振动，或者环境温度变化导致塑料件出现热胀冷缩时，波纹段可以通过微小形变吸收应力，避免安装卡接位置出现应力开裂。

　　从尺寸边界来看，这类储水件的最大外径通常控制在80-120mm区间，总高度在100-150mm之间，有效储水容积在500-1000ml，刚好适配小型设备的储液需求，不会占用过多设备内部空间；安装位的卡接凸块突出外壁8-10mm，设计安装仓时需要预留对应的避让空间，旋转卡接的行程通常在15度左右，仓体对应的卡槽需要预留足够的旋转间隙，避免安装时出现卡滞。底部做了平底设计，放置在平面上时可以保持直立，不需要额外的支撑托架，底部边缘做了1.5mm的加厚圈，避免长期放置出现底部塌陷。内壁做了光滑处理，没有多余的加强筋凸起，一方面减少了液体残留，清洗时可以直接冲净内壁，避免积液滋生细菌；另一方面光滑内壁可以减少流体流动时的阻力，当作为循环回路的储液部件时，不会因为内壁凸起产生紊流影响循环效率。材质选型上通常采用食品级PP或者HDPE注塑成型，这两种材料都具备较好的耐水性和耐化学腐蚀性能，既可以存储常温清水，也可以存储低浓度的冷却液、清洗液等流体，材料本身的韧性较好，即使受到轻微磕碰也不会出现开裂。

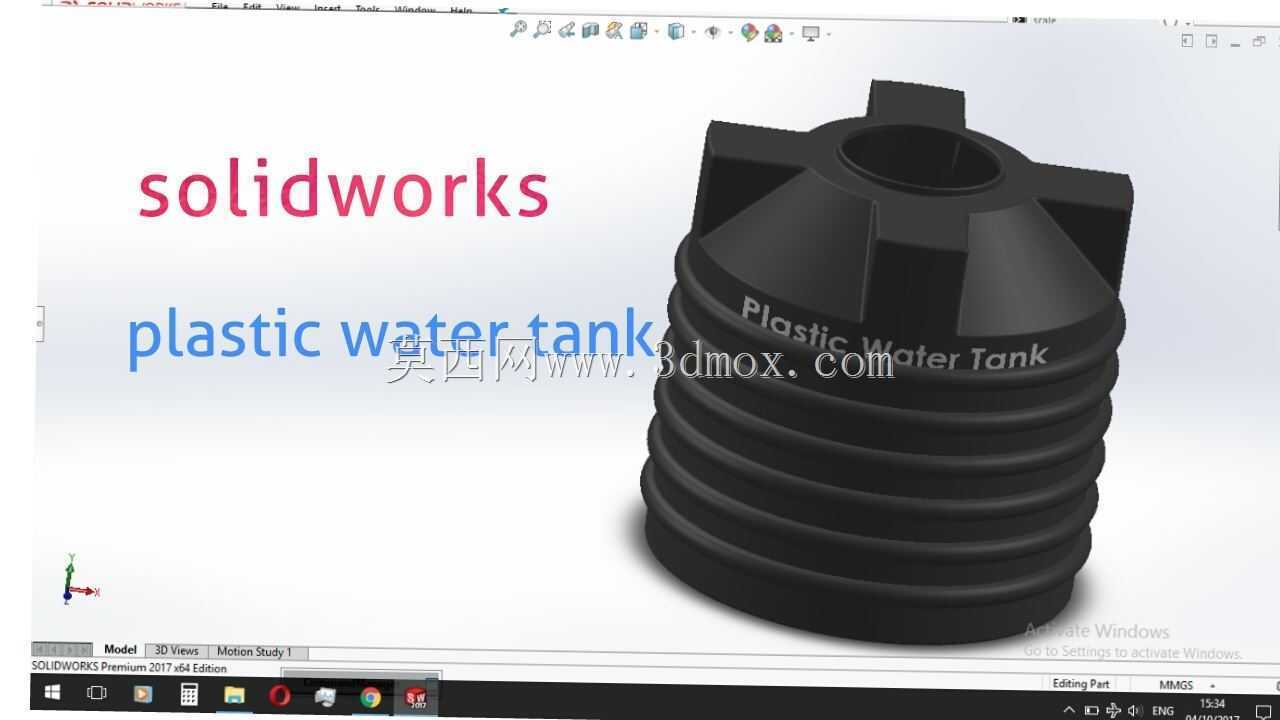

　　在建模过程中，波纹段的绘制需要注意每一圈波纹的拔模角度，因为是注塑件，所有沿脱模方向的面都需要做1-1.5度的拔模斜度，避免脱模时出现拉伤；顶部卡接凸块的根部需要做R2的圆角过渡，减少应力集中，避免安装旋转时凸块从根部断裂；中心开孔的同轴度需要控制在0.1mm以内，保证和转接头或者软管连接时的密封性，不会出现渗漏。这类储水件的壁厚通常控制在2-2.5mm，壁厚过薄会导致刚度不足，储水后容易变形，壁厚过厚则会增加材料成本，同时注塑时容易出现缩痕、气泡等缺陷，波纹位置的壁厚需要和主体壁厚保持一致，避免出现壁厚不均导致的注塑缺陷。在实际设备配套中，这类储水件通常会在顶部开孔位置搭配一个小型滤网，过滤流体中的杂质，避免杂质进入后续管路造成堵塞，卡接位置通常会加装一个薄橡胶密封圈，提升卡接后的密封性，即使设备倾斜一定角度也不会出现漏液。
