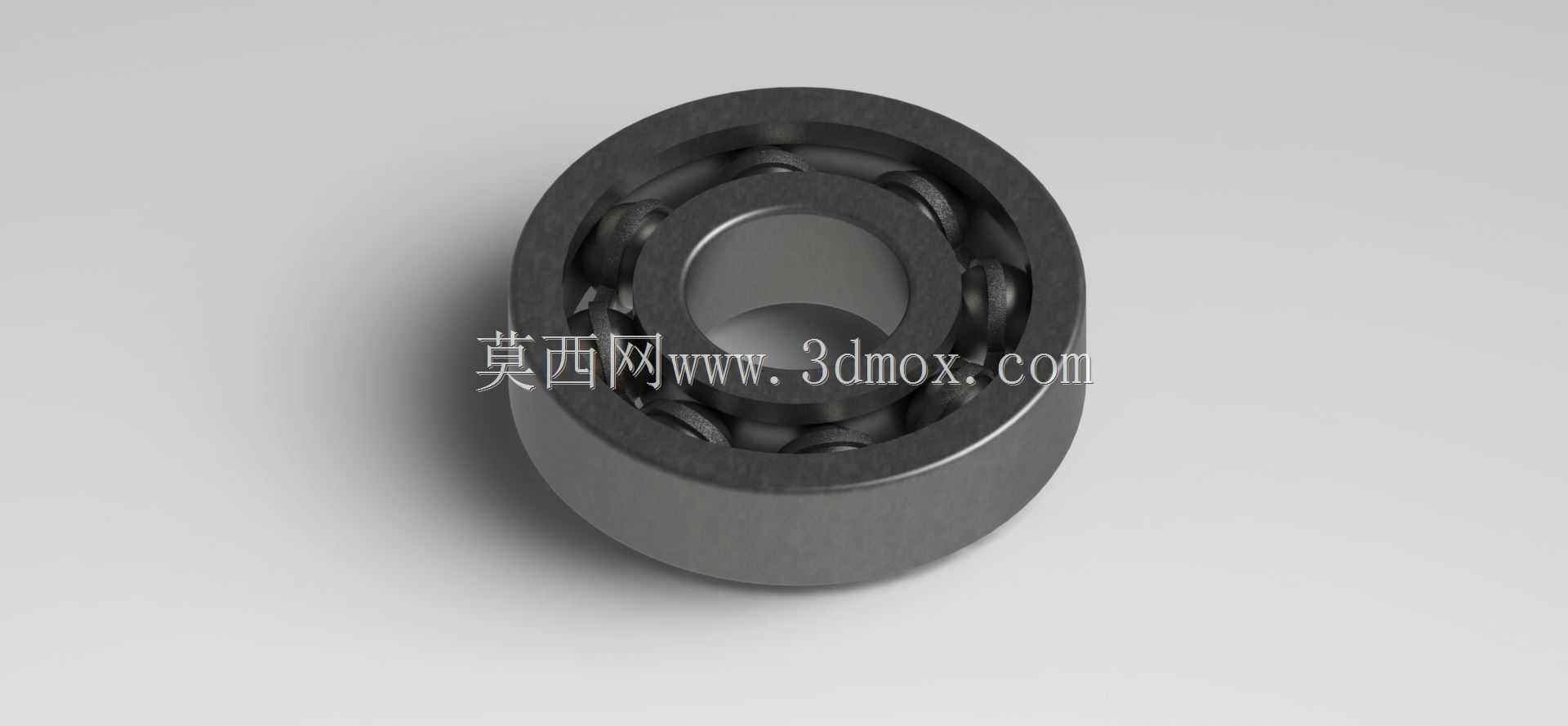

在各类旋转传动机构中,滚珠轴承是应用覆盖范围极广的支撑类零件,从小型家电的电机输出端,到工业生产线的输送辊道、机床主轴的辅助支撑端,再到工程机械的传动关节处,都能见到这类零件的身影。它的核心作用是承担旋转轴运行过程中的径向载荷,同时可承受一定比例的轴向载荷,通过滚动摩擦替代滑动摩擦的形式,大幅降低轴系运转过程中的阻力损耗,减少支撑位置的发热与磨损,延长整套传动机构的连续运行寿命。

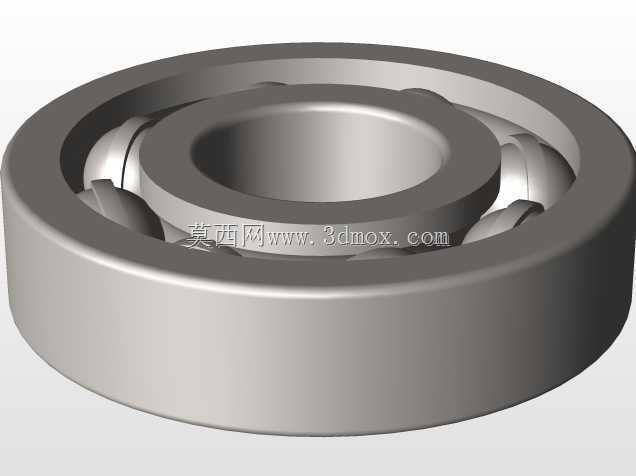

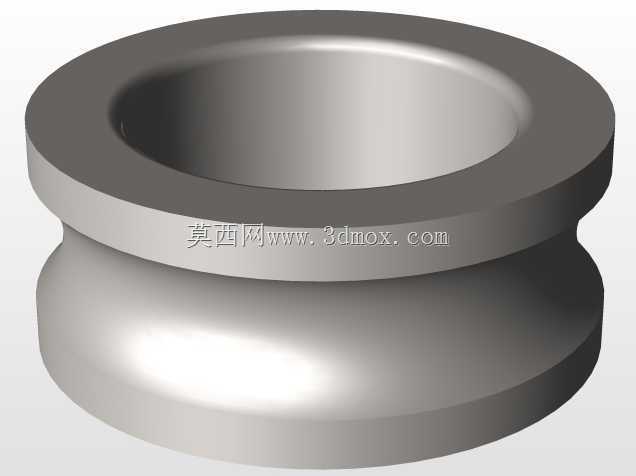

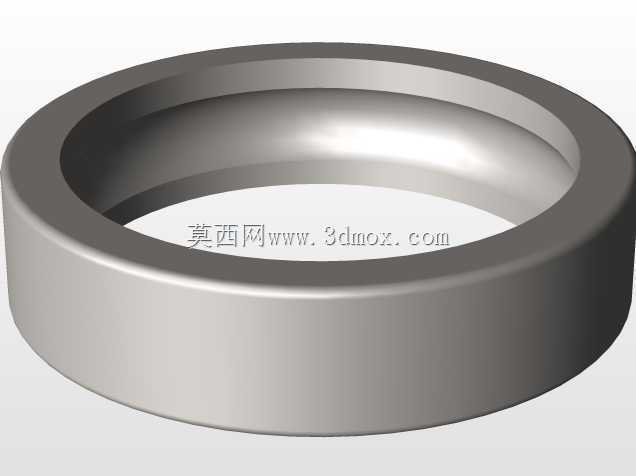

从结构设计逻辑来看,这款滚珠轴承采用最经典的深沟型滚道设计,内圈与轴采用过盈配合实现周向固定,外圈与安装基座的轴承座孔采用过渡配合,方便后期维护时的拆装更换。内圈外侧、外圈内侧都加工有曲率与滚珠直径匹配的弧形滚道,滚道的曲率半径略大于滚珠半径,既保证滚珠在滚道内可以顺畅滚动,又能让接触应力均匀分布在滚道接触面上,避免局部应力集中导致的早期点蚀失效。保持架采用兜孔式结构,将每颗滚珠均匀分隔在滚道圆周方向,防止滚珠在运转过程中相互挤压摩擦,同时保证所有滚珠的受力均匀,避免个别滚珠过载出现碎裂问题。
做三维建模时,首先要确定轴承的核心尺寸边界:内圈内径是与配合轴径直接关联的安装尺寸,公差需要符合基孔制的配合要求,保证装配后内圈与轴不会出现相对打滑;外圈外径是与轴承座孔配合的安装尺寸,公差按照基轴制的配合等级选取,兼顾安装便利性与外圈固定的可靠性。轴承的整体宽度尺寸需要匹配安装位置的轴向空间,两侧的密封槽位置预留出标准密封件的安装空间,若应用在粉尘、油污较多的工况下,可以直接加装接触式橡胶密封圈,阻挡外界杂质进入滚道内部,同时防止轴承内部的润滑脂泄漏。
建模过程中,滚道的曲面建模是核心难点,需要严格按照曲率要求生成回转曲面,不能出现折线或者曲率突变的位置,否则后续做有限元受力分析时,会在曲率突变位置出现虚假的应力集中结果,影响结构强度判断。滚珠的排布需要按照圆周阵列完成,阵列数量根据轴承的载荷等级确定,载荷越大的同内径轴承,滚珠数量越多、滚珠直径越大,对应的额定动载荷数值也越高。保持架的兜孔位置需要与每颗滚珠的位置一一对应,兜孔与滚珠之间预留合理的间隙,保证滚珠滚动时不会与保持架发生卡滞,同时间隙不能过大,避免保持架在高速运转时出现晃动产生额外噪音。
实际选型应用时,需要先核算轴系运行时的径向载荷大小、轴向载荷占比、最高运转转速,再匹配对应尺寸的轴承型号。如果应用在高速运转场景,需要优先选择滚道加工精度更高、保持架材质为增强尼龙的型号,降低高速运转时的离心力影响;如果应用在重载低速场景,可以选择滚珠数量更多、带防尘盖的型号,填充高粘度的润滑脂,延长维护保养的周期。安装时需要注意,不能直接通过敲击外圈的方式将轴承压装到轴上,需要使用专用套筒抵住内圈端面均匀施压,避免滚道受到冲击载荷出现压痕,导致轴承运转时出现异响、振动超标的问题。
在整套轴系结构中,这类滚珠轴承的安装位置通常会搭配轴用挡圈、孔用挡圈做轴向限位,防止轴在运转过程中出现轴向窜动,影响传动精度。如果是对旋转精度要求较高的场合,比如精密输送辊、检测设备的旋转工作台,还需要在装配时对轴承施加一定的预紧力,消除轴承内部的游隙,提升轴系的整体支撑刚度,避免运转过程中出现径向跳动超标的问题。日常维护过程中,只需要按照运行周期补充对应牌号的润滑脂,不需要做额外的拆解保养,当轴承出现运转异响、振动值升高时,直接整体更换即可,维护成本极低,这也是这类轴承能在各行业广泛应用的重要原因。
